Осно вны е данн ые при бора

Дл и на проволоки , м	24
Д и аметр проволоки , мм	1 ,7
Ош и бка расстояни я ме жду нулями шкал проволок, мм	± 1
Точ н ость нанесен ия делений шкал, мк	± 10
Предель н ая оши бка на всю длину шкалы, мк	±15
Длина ин варн ой ленты, м	61
Дл и на базисной рейки, м	1 ,5
Масса груза для натяжения проволок, кг	10
Масса комплекта, кг	375
Оптова я цена комплекта, руб.	1065

Комплектность поставк и : ин варная подвесная проволока (4 ), барабан для хран ения проволок (2 ), ин варная лента (1 ), блоки (2 ), стан ки блочн ые (2 ), грузы по 10 кг (2 ), базисный цели к для штатива (20 ), штатив бази сный (20 ), рей ка бази сн ая (1 ), лотапп арат (2 ), карабин для проволоки (8 ), струна с крючками (4 ), термометр-пращ в оправе (4 ), комплект прин адлежностей (1 ), аттестат на ин варн ую п ров олоку(4 ).

Изготовитель: Экспер и мен тальны й опти ко-механи ческий завод, Москв а.

2 .7 . Лента землемер н ая ЛЗ-20 предн азначен а для и змерени я расстояний при п роложении теодоли тных ходов. Представляет собой металлическую полосу с ручками на концах и деци метровыми делени ями , оци фрованн ыми через метр.

Ком п лектность поставки : лента с ручками , кольцо для намотки ленты, шпи льки ме таллические (11 ).

2 .8 . Рулетк и в закрытом корпусе типа РЗ предн азн ачены для и змерени я расстояни й и обмерн ых работ в разли чн ых областях на родного хозяйства.

Измер и тельн ая лента рулетки заключена в закрытый круглый пластмассовый или металли чески й корпус с ручкой для н аматывани я. Рулетки выпускаются с и змери тельн ой лентой длиной 2 , 5 , 10 , 20 , 50 м и соотв етств енн о и меют ши фр РЗ-2 , РЗ-5 , РЗ-10 , РЗ-20 , РЗ-50 .

Изготов и тель: 1 ) учебно-производственное пред прияти е № 1 Украи нского тов арищества глухонемых Мини стерства социального обесп ечени я УССР, Кие в; 2 ) завод « Мети з» Ми ни стерства местной промышленности УССР, Ки ев.

Примечание . РЗ- 50 выпускается только вторым изготови телем.

2 .9 . Рулетка н а ви лке РВ -30 предназн ачена для измерения линий в теодоли тн ых ходах, разби вочны х и обмерн ых работ в геодези и и стр ои тельстве.

Таблица 6

Показа т ели	Технические характеристики рулеток
	Л З-20	РЗ- 2	РЗ- 5	РЗ- 10	РЗ- 20	Р З-50	РВ -30	РК -50	РТ- 10
Длина шкалы, м	20	2	5	10	20	50	30	50	10
Це н а деления шкалы на первом дециметре, мм	100	1	1	1 .	1	1	1	1	10
Цена деления шкалы по всей длине, мм	100	1	1	1	10	10	10	10	10
Ш и рина измерительной ленты, мм	10 - 15	10 - 12	10 - 12	10 - 12	10 - 12	10 - 12	10 - 12	10 - 12	14 - 16
Толщина измерительной ленты, мм	0 ,4 - 0 ,5	0 ,16 - 0 ,22	0 ,16 - 0 ,22	0 ,18 - 0 ,22	0,18 - 0 ,22	0 ,18 - 0 ,22	0 ,2 - 0 ,26	0 ,2 - 0 ,26	0 ,3 - 0 ,5
Размеры корпуса, мм	260×25	60×18	65 ×18	75 ×20	100 ×20	140 ×80	280 ×25	175 ×300 ×25	100 ×30
Масса, кг	2,3	0 ,05	0 ,1	0 ,2	0,4	1	0 ,6	1 ,2	0 ,3
Оптовая цена, руб.	4 ,2	0 ,4	0 ,7	1,3	2 ,1	5 ,8	3 ,4	6	3

Из мери тель ная лента руле тки зак лючена и открытый металли ческий корп ус и виде п илки с рукояткой м ручкой для наматыв ани я.

2 .10 . Рулетка на кре с тови не РК -50 предназначена для и змерени я линии в теодолитных ход ах, разбивочны х и обмерных работ в геоде зии и строительстве.

Измер и тельн ая лента рулетки заключен а в открытый металли че ский корп ус в виде вилки с рукояткой и ручкой для н ам атыв ани я.

И зготови те ль Л З-20 , РВ-30 и РК-50 : уче бно-произв одственн ое п редпри яти е № 1 Украин ского товари щества глухоне мых Мин истерств а соци альн ого обе спечени я УССР, Ки ев.

2 .11 . Рул е тка т есь мян ая РТ-10 п рименя ется п ри обмерн ых работах в геодези и и с трои тельстве.

И змери тельная лента рулетки т есь мян ая с п роп олочной стабили зиров ан ной основой, заключенн ой в закрытый пластмассовый корпус.

И зготови тель: завод «Новатор» Ми ни стерства легкой промышлен ности РСФСР, Москва.

Техн и чески е характери стики и оптовые цены рулеток указаны в табл. 6.

Радио- и светодальномеры

2 .12 . Радиодаль н омер «Луч» п редн азначен для линейн ых изм ерений п ри п ри ложении п олиг он омет ри чески х ход ов 3 -го и 4 -го класса и сгущении сетей три ан гуляции .

«Луч» - фазо в ый ради одальн омер, работающи й на четырех фикси рованных частотах. Источни ком колебани й масштабной частоты служи т кварцевый генератор, и сточни ком колебаний н есущей частоты является отражательный кли строн с вн утренним объемным резон атором. Фаза м асштабной частоты и змеряется компен сацион ным методом с и спользован ием фазовращателя и фазового детектора.

Ста н ци я радиодальномера может работать как в режиме «ведущей», так и в режи ме «ведомой».

Приемопередатч и к и инди каторный блок выполн ен ы раздельно. В случае необходимости п ри емопередатчи к может быть устан овлен на разборной трубчатой мачте в ысотой до 16 м. Управлен ие и м осуществляется ди стан ци онн о. Измерени я могут вып олняться при тумане, дымке и слабом дожде.

В качестве источ ни ка пи тан ия при мен яется 12 -вольтная аккумуляторн ая батарея типа 6 СТ54 .

Техн и ческая характеристи к а

Даль н ость де йстви я, км	0 ,2 - 40
Точность и змерени я расс тояния, мм	( 30 + 3 S км)
Д и апазон частот, мГц :
н есущи х	8600 - 8900
масштабных	10 ,000 - 9 ,000
Шири н а ди аграммы н аправленн ости антенны	около 5 °
Мощность, потребляемая одной станц и ей , Вт	80
Масса, кг:
индикаторного блока	14
пр и емопередатчи ка	9 ,5
барабана с кабелем	2
разборной мачты	137
комплекта	840

В комплект рад и одальномера входят: п ри емопе ред атчи к (3 ), ин дикаторный блок (3 ), штати в (6 ), ак кумуляторн ая батарея (6 ), разборная мачта (3 ) соедините ль ны й кабель с ба рабан ом (3 ), комп ле кт метеоп ри боров (3 ).

Сто и мость комплекта 16 тыс. руб.

2 .13 . Светодальномер С М -3 предн азначен для произв одства ли нейн ых измерен ий при создании план ов ого обосн овани я крупномасштабных съемок.

СМ- 3 относи тся к ти пу фазовых светодальном еров с фи ксирован ными частотами и фотоэлектри ческой реги страци ей фазы отраженн ого си гнала. Источни ком модули ров анного и злучен ия яв ляе тся полупроводни ковым светоди од и з арсенид а галлия . Эле ктронн ые блоки , построенн ые на транзи сторах, и при емопередающа я опти ческая си стема, и спользуемая одн овременно как зрительная труба, ра змещены в корпусе светодальномера. В качестве и сточника питани я и спользуются две аккумуляторн ые батареи , объеди нен ные в спец иальн ый блок. Отражатель зерк альн о-ли нзовый . Дальн омер и отражатели сн абжен ы съемн ыми подставками и оп ти ческими ви зи рами . При способлен для работы по трехш тати вн ой си стеме.

В н астоящ ее время отечественн ой промы шлен ность ю п одготов ляется к сери йн ому прои зводству новый светодальном ер 2 СМ -2 с автомати ческой ин ди каци ей результатов измерений .

В комплект п ри бора входят: светодальномер с укладочн ым ящиком, отражатель с укладочным ящ иком (2), штатив (3 ), оптический двусторонни й отвес ОД О (3 ), термометр, аккумуляторы (2 ), соедини тельн ый кабель (2 ).

По требован и ю заказчи ка дополнительно поставляется: выпрямитель для зарядки аккумуляторов, барометр.

2 .14 . Светодальномер ЕО К 2000 (рис. 5) пре дна значен для прои зводства лин ейных и змерени й при создании опорных геодези чески х сетей.

ЕОК 2000 отн оси тся к ти пу фазовых с ветодальномеров с фи кси рованн ыми частотами и фотоэлектрической ин ди кац ией фазы отражен ного си гнала. В качестве источни ка модули рованного излучени я в ин фракрасном ди апазоне сп ектра п ри мен ен светодиод и з арсенид а галли я. При емни ком отраженн ого си гнала является фо тоумножи те ль. Для об легчени я нахождени я отражателя прибор сн абжен и злучателем види мого света. Передающ ая си стема используется и как прожектор-искатель, п ри емная является одновремен но и зри те льн ой трубой . Электронн ые блоки, п остроенн ые на тран зи сторах, и опти ческая си стема смонти рован ы в корпусе светодальномера. Питани е светодальномера осущ ествляетс я от аккумуляторн ой батареи . При бор снабжен встроен ным опти чески м отвесом и устан авли вается на стан дартном трегере. Для грубого н аведени я на отражатель и меется опти ческий ви зи р.

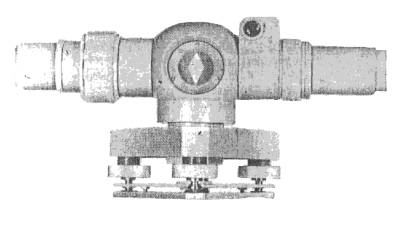

Р и с. 5 . Светодальномер ЕОК 2000

Рис. 6 . Отражатели к светодальн ом еру ЕОК 2000

Отражатель (рис. 6) в зав и симости от длин ы измеряемой ли ни и, собирается из одн ой, трех и ли девяти три ппельпри зм и устан авли вает ся на стандартной подставке.

В комплект пр иб ора входи т: при емоп ередатчи к, подставка, штати в.

Отражатель, состоящ и й и з 1 , 3 или 9 при зм, поставляется за доп олн ительную плату в следующем комплекте: отражатель, подставка, отвес шн уровой, штатив.

Изготовитель: народное предпр и ятие «Карл Цейсс Йена», ГДР.

2 .15 . Маркшейдерск и й светодальномер МСД 1М пре дн азначен для лин ейн ых изм ерений при п роложении поли гон ометри чески х ходов в шахтах и на дневной поверхности.

МСД 1 М относится к типу фазовых светодальномеров с фик си рованны ми частотами, фотоэлектри ческой реги страци ей фазы отраженного сигнала, с плавн опеременн ой измерительн ой опти ческой лин ией задержки . Источником излучени я является полупроводни ковый светоди од из арсени да галли я. Передающая и приемная оптические си стемы, электронн ый блок и блок питани я размещен ы в корпусе при бора. В качестве и сточника пи тания используется аккумуляторн ая батарея и з тринадц ати элементов КН Г-15 . Снабжен поисковой ви зи рной трубой и при способлением для измерения углов наклона в п реде лах 3 °. Отражатель трехпри зменный с устройством для наклона в пределах от -45 ° до +90 °. Дальномер при способлен для работы по трехш тати вн ой си стеме. Исполнение взры вобезопасн ое.

В комплект прибора входят: пр и емопередатчик, отражатель, штати в (3 ), аккумулятор, зарядное устройство, отвес шнуровой (3 ).

Тех н ически е характери стики и оптовые ц ены радио- и светодальн ом еров указан ы и табл. 7.

Таблица 7

Показател и	Технические харак т еристи ки св ето дальн ом еров
	СМ -3	Е ОК-2000	М СД-1М
Диапазон и змеряемых расстояни й, м	2 - 1600	0 - 2000	0 - 500
Точность и змерения, мм	Не более 30	Не более 10	± (2 + 5×10-6 D )
Частота модуляции, мГ ц	30 29,9 27	30 30 ,3 33	150 ,1549 142 ,3624 149 ,8552
Время и змерени я одной дистан ции, мин	10 - 15	5 - 7	8
Предельный угол наклона, г рад	±10	±40	От -45 до 90
Рабоч и й диапазон температур, ° С	От -40 до 50	От -30 до 45	От -10 до 40
Рабочее напряжение, В	15 ; 2 ,5	12
Потребляемая мощность, Вт	8	8	2 ,5
Масса пр и емопередатчика, кг	12	12	9,5
Масса ком п лекта, кг	85	19 *	35
Опто в ая цен а, тыс. руб.	11,6	5 ,5
* Масса указа н а без отражателей и и сточника пи тан ия.

Рейка BALA

2 .16 . Рейка BALA (р и с. 7) в сочетании с точными теодолитами п редназначена для определения расстояни й короткобази сны м параллактическим методом и используется при при ложен ии ходов полиг он ометрии 1 -г о и 2 -го разр. и измерении бази сов ф отостанций при прои зводстве фототеодолитной съемки.

Рейка состоит и з двух ин варны х стержней, жестко стыкуемых перед работой. Стержни заключен ы в предохранительные металли ческие трубки. На концах и в середине рейки расположен ы нанесенные на оп аловые пластины визирные марки в виде треугольников (на концах) и ромба (в середи не). Марки оснащен ы двойными штрихами , которыми пользуются в качестве визирной цели н а коротких расстояниях и при к омпари ровании . Рейка устанавливается на стандартной подставке по круглому уровню и ориентируется с помощью беспараллаксн ого колли матора. Для работы в н очн ое время рейка оборудована электроосветительным устройством.

Рис. 7 . Рейка Bala
