Техн и ческ ая хар актери стика

Масса, к г	0 ,3
Дли н а шнура, м	3
Допустимое н есовпадени е оси отв ерстия для шн ура с осью отв еса, проходящей через остри е и глы, мм	0 ,5

Комплектность поставки: отвес, шнур запасной 10 м.

Оптовая цена комплекта 3 руб.

Изготовитель: Харьковский завод маркшейдерск и х инструм ентов, г. Харьков.

Пр и боры для разбив очны х работ и инжен ерно-геодези ческого контроля

5 .11 . Для верт и кального проекти ровани я опорных точек ши роко применяются при боры «ОЦП-Зенит», ПОВП и PZL . Особенно эффект и вно применение эти х при боров при строи тельстве высотных зданий и сооружени й в стеснен ных город ских условиях, когда при менение обычного метода наклонного проекти ровани я связан о с определенными трудностями.

5 .12 . Оптический ц ен три ровочный прибор « ОЦП-Зени т» предназначен для вертикального переноса опорных точек и строи тельных осей. Применяется при производстве геодезических работ в строительств е.

«ОЦП-Зенит» представляет собой оптический прибор с самоуста н авлив ающ ей ся ли нией визирования, сконструированный на базе нивелира Н СМ -2 А. Установленная перед объективом зри тельной трубы пен тапри зма изменяет направление визирной оси на 90 °, направляя ее вверх. Сн абжен индикаторным устройством, исключающим постоянн ую оши бку преломляющего уг ла пен тапри змы . Прибор устан авливается на специальную подставку, имеющую винты для микромет ренного перемещения в двух взаимно перпен ди кулярных направлени ях.

5 .13 . Пр и бор оптического верти кального проектировани я ПОВП - усовершенствованный вариант «ОЦП-Зенит», позволяющий с помощью поворачивающейся п ен тапризмы визи ровать как сни зу вверх, так и сверху вни з.

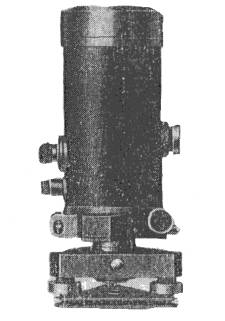

Рис. 32 . Автомати ческий прецизион ный зен ит-прибор PZL

5 .14 . А втомати чески й преци зион ны й зен ит-при бор PZL (р и с. 32) предн азн ачен для верти кальн ого перекоса опорных точек и строительных осей. Применяется при прои зводстве геодезических работ в строительстве .

PZL пре д ставляет собой оптически й при бор с самоуст ан авли вающ ейся вертикальн ой лин ией ви зи рован ия . Сконструи ров ан на базе н ивелира Ni 007 , снабжен стеклянны м горизонтальн ым кругом, отсч ет по которому прои зв оди тся по индексу с помощью микроскоп а, расположенн ого под окуляром з ри тельной трубы. Оборудован к руглым и ци ли ндри чески м уров нями , и ме ет отделяемую подставку, котора я цен три руется с помощью устан авливаемого на ней оптического ло тапп арата.

В состав комплекта входят: PZL с укладоч н ым ящи ком, подставка, ш татив , оп ти ческий лот ап парат в футляре, отв ес шн уровой, накидка защитная, набор принадлежностей для ухода и юстировки инструмента.

Стоимость комплекта 0 ,3 тыс. руб.

По особому заказу поставляется подставка с в строен ным оптически м отвесом.

Изготовитель: народное предприятие «Карл Цейсс Йена», ГДР.

Технические характер и стики приборов вертикального проекти рования приведены в табл. 20.

Таблица 20

Показател и	Техн и чески е характери стики приборов верти кального проектирования
	«ОЦ П -Зени т»	ПОВП	PZL
Увел и чение зрительной трубы	31 ×	31 ×	31,5×
Пределы в и зи ровани я, м	3 - 500	3 - 500	2 ,3 - 500
Цена делен и я цилиндрического уровня, с/2 мм	-	-	30
Ц ен а деления круглого уровн я, мин /2 мм	-	-	8
Пределы работы компенсатора, мин	±8	±8	±10
Точность самоуста н овки линии ви зи ров ания, с	±2	± 2	±0,2
Предел ы п еремещени я в гори зонтальн ой п лоскости, мм	±4	±10	-
Погре шн ость переноса точки на 100 м, мм	±2 - 3	± 2 - 3	±1
Точность отсчета по лимбу горизо н тального круга с оцен кой на глаз, мин	-	-	1
Масса прибора, кг	5	5	3 ,75
Масса комплекта, кг	-	-	13 ,5
Сто и мость комплекта, руб.	-	-	300

5 .15 . Эккер двухзер к альный ЭК -23 предназначен для построения на местности прямых углов и используется при съемоч ных и разби вочны х работах в геодезии и строительстве.

Эккер состоит из двух зеркал, заключе н ных в металли чески й корпус и расположенных под углом в 45 ° отн оси тельно друг друга. В корпусе сделаны прорези для ви зирования, и меется ручка с утком для подвеши вания отвеса.

Эккер поставляется в чехле.
