Техническая хара кт еристика

Погрешность нанесен и я точек, мм	0,1
Диаметр основы для составления п лан а, мм	250
Увел и чени е отсчетн ой лупы	3 ,5
Масштабы смен н ых линеек	1 :1000 ; 1 :2000 ; 1:2500 ; 1:5000
Масса стол и ка, кг	4 ,8

Комплектность поставки: картографическ и й столи к со сменными масштабами , отсчетн ая лупа, втулка с боковой пружиной, поводок, поводковая планка с двумя винтами, указатель н аправления (круглая п розрачная основа для составления плана (50 ), чехол защитн ый, футляр деревянный.

Масса комплекта 10 ,2 кг, стоимость комплекта 177 руб. По особому заказу п оставляется: 50 кружкой прозрачной основы сменные линейки масштабом: 1:1000 , 1:2000 , 1:2500 , 1:5000 (запасные), 1:250 , 1:500 . 1 :1250 , 1 :1500 . 1 :3000 , 1 :4000 .

И зготовитель: н ародн ое предприяти е «Карл Цейсс йена», ГДР.

Тахеометры и дальномеры внутрибазные

4 .11 . Б ази сный редукци онный тахеометр BRT 006 (рис. 26) предн азначен д ля тахеометри ческой съемки застроенн ой территории или трудн одоступных участков местности. Рекомендуется применять при съемке в масштабах 1:500 , 1 :1000 .

BRT 006 представляет собой оптический угломерный инструмент с поворотным гори зонтальным кругом и редукционным дальномером дв ойного изображен ия с базисом при ин струменте. Изображения делени й лимбов горизон тального и вертикального кругов передаются одн овремен но в поле зрени я одн остороннего шк алового микроскопа, расположен ного на подставке зри тельной трубы. Для удобства отсчиты вани я микроскоп может поворачиваться вокруг горизонтальной оси. Зрительная труба имеет внутреннюю фокусировку и дает прямое и зображение. На базисной линейке, жестко соединенной со зрительной трубой, расположена подвижная каретка с пен тапри змой и отсчетн ой лупой. Дальномер снабжен линзовым компенсатором для автоматического редуци ровани я измеренных расстояний в пределах углов наклона ±45 °. Специальным рычажком редуцирующее устрой ство может в ыключаться и тогда производи тся и змерени е н аклонных расстояний. Расстояния до 60 м при наличии четко выраженных объектов визировани я измеряются без рейки. Для увеличения ди апазона измеряемых расстояний тах еометр дополнительно комплектуется специальной маркой или рейками, которые используются в качестве ви зирной цели и вспомогательного базиса. При способлен для работы с картографи чески м столи ком Karti .

В ыпускается с делени ями лимбов в градовой и градусн ой мерах.

Комплектность поставк и : тахеометр в футляре, штатив, отвес жесткий , отвес шнуровой, комплект прин адлежностей для юстировки и ухода за ин струментом, чехол для ин струмента.

По особому заказу поставляется: картографический столик Karti , комплект виз и рной марки с держателями для рукоятки и в еш ки , колли матор, шнуровой отвес, кожан ый футляр, комплект бази сных реек (2 рейки , 2 подставки с рейк одержателями , деревянн ый транспорти ровочный ящи к), окулярная п ри зменн ая насадка.

Изготов и тель: народное предпри ятие «Карл Цейсс Йена», ГДР.

4 .12 . В н утри базный авторедук ци онный тахеометр ТВ (рис. 27) предназначен для тахеометри ческих съемок труднодоступных участков, съемки горн ых выработок, для работы на строи тельных площ адках, а также в городах с интенси вным движени ем. Рекомен дуется применять при съемке в масштабах 1:500 , 1:1000 .

Тахеометр ТВ представляет собой опт и ческий угломерный инструмент с поворотным горизонтальным кругом и редукционным дальномером двойного и зображения с переменным базисом при и нструменте. Изображения делений верти кального круга и штрихов микроскопа введены в поле зрени я зри тельной трубы. Отсчет по горизонтальному кругу производи тся по ин дексу с помощью ми кроскопа. Дальномерн ая часть тахеометра и меет односторонн юю базу (ли нейку), по которой перемещается пен тапри зма с лупой для отсчи ты вани я по ли нейке. Ав томати ческое редуцировани е измеренн ых расстояний осуществляется с помощью оптического кли на-к омпенсатора. Расстоян ия до 60 м можно и змерять без рейки . Для измерени я расстояни й от 60 до 180 м в комплект входи т специ альн ая рейка, устанав ли ваемая на металли че ской в ехе. Рейка п ред став ляе т собой гори зон тальн ую штангу с укрепленными на ней тремя марками . Тахеометр снабже н оптическим ви зи ром и оптическим отвесом.

Комплектность поставки: тахеометр в укладоч н ом ящике, штатив, рейка дальномерн ая дли ной 0 ,6 м, отвес шнуровой, комплект прин адлежн остей для юстировки и ухода за и нструментом.

Рис. 26 . Базисный редукц ионный тахеометр BRT - 006

Р и с. 27 . Тахеометр вн утри базный ТВ

Таблица 17

Пока з атели	Техн и ческие характеристи ки вн утрибазны х дальн омеров
	BRT 006	ДВ -20	ТВ
У вели чение зри те льной тр убы	15 ×	14 ×	17 ×
Поле зрения , град	2 ,7	2,8	2
Н аимен ьшее расстояние в изи ров ан ия, м	1 ,8	2	2 ,5
Цена де ления горизонт альног о круга, ми н	5	60	10
Точность отсчета по горизонтальному кругу, мин	0 ,5	6	1
Цена деления вертикального круга, м и н	5	10	10
Точность отсчета по вертикаль н ому кругу, ми н	0 ,5	1	1
Коэфф и ци ент д альномера	200	100 , 200	200
Пределы и змеряемых расстояни й, м:		500
без применения вех и с маркой	2 - 60	17 - 300	2 -60
с применен и ем вехи с маркой	60 - 180	2 - 400	50 - 180
Точность измерен и я расстояний	0 ,06 %	1/300 - 1/500	0 ,1 %
Диапазон работы редуцирующей с и стемы, град	± 45	-	± 45
Макс и мальная база линеек, мм	305	600	305
Цена деления шкалы, мм	0 ,5	1	0 ,5
Точность отсчета по л и нейкам, мм	0 ,05	0 ,1	0,05
Расстоян и е между центрами штрихов марки , см	30 , 60	20	30
Це н а делени я круглого уровня, мин/2 мм	8	5	-
Цена делен и й ци ли ндрического уров ня, с/2 мм	60	45	30
Масс а инструмен та, кг	6 ,7	4 ,2	7 ,4
Масса ком п лекта, кг	20	13	19
Стоимость к омп лекта, руб.	606	1130	1300

4 .13 . Вн утри базный дальномер ДВ-20 (ДВГ) предназначен для тахеометри ческой съемки застроенной территории или труднодоступн ых участках местности. Рекомендуется применять при съемке в масштабах 1 :2000 , 1 :5000 .

ДВ- 20 представляет собой сочетани е угломерного инструмента и дальномера с постоянным параллакти ческим углом и перемен ным базисом при и нструменте. На базисных линейках, жестко соединенных с горизонтальной осью трубы, расположены две подви жные каретки с п ен тап ризм ами , опти чески ми кли ньями и отс четны ми лупами. Для увеличе ни я диапазона измеряемых расстоян ий на правую каретку зак репляется насадка с дополнительным клином. Измерение н аклонных расстоян ий производится как с при менением специ альной вехи с маркой, так и без н ее (при нали чии на местн ости четко выраженных объектов ви зировани я). Лимбы гори зон тального и вертикальн ого кругов металли чески е. Отсчет по горизонт альному кругу производи тся по индексу через окно в али дадн ой части, по вертикальн ому - по ми кроскопу, расположен ному рядом со зри тельном трубой. Для определени я магни тн ых ази мутов дальн омер снабжен круглой буссолью.

Комплект н ость поставки : дальномер Д В-20 с насадкой в укладочном ящи ке, веха с маркой в чехле, штати в, отвес шнуровой, комплект прин адлежн остей для юсти ровки и уход а за ин струментом.

Технические х а рактери стики и оптовые цены вн утри базны х дальн омеров при веден ы и табл. 17.

Фототеодолиты

4 .14 . Фототеодол и т Photheo 19 /1318 (ри с. 28) предназн ачен для прои зводства наземной фотограмметри ческой съемки , при меняется для составления топографически х планов горн ой и сильн о пересеченной местности . Может и спользоваться при определении деформаций зданий и сооружений, для контроля качества строи тельн о-мон тажных работ.

Photheo 19 /1318 состоит из фотограмметри ческой камеры и ори ен ти рн ой насадки , устан авливается на стандартной подставке. Об ъ ек тив камеры с постоянн ой фокуси ров кой и в строенн ым желтым светофи льтром имеет возможн ость верти кального перемещени я с фи кси ров анн ыми положени ями через 5 мм и сохранен ием горизонтального н аправления съемки. Совместно с объективом перемещается колли матор, служащий для обозн ачен ия на фотопластин ке положен ия гори зон та. Экспонировани е производи тся сн ятием объекти вной крышки . Фотокамера снабжена приспособлениями для регистраци и на фотоп ласти нке коорди натн ых меток, величин ы фокусн ого расстоян ия объ ектив а, н омера базиса, точки стояни я, нап равлени я съемки. В держатель кассеты можно установи ть матовое стекло со световой шторой.

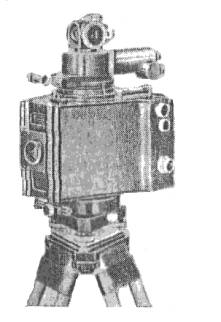

Р ис. 28 . Фототеодолит Photheo 19 /1318

Рис. 29 . Фотограм метрическая камер а UMK 10 /1318

Ор и ен ти рн ая насадка соосн о устан овлена на фотограмметри ческой каме ре, сн абжен а горизонтальн ым кругом, отсчет по которому прои зводи тся с помощью ми кроскопа, расположенн ого под окуляром зри тельн ой трубы. Визирная ось трубы может н аклон яться в вертикальн ой плоскости с помощью призмы. Для и змерения вертикальн ых углов имеется шкала и ми крометренный барабан чик.

Photheo 19 /1318 выпускается с делени ями отсчетны х ш кал в градовой мере. Ори ен ти рн ая н асадка и фотограмметри ческая камера сн абжены мик рометренны ми н аводящими вин тами . В рабочее положение фототеодолит устанавливается по ци линдри ческим уровням.
