Глава 4

ИНСТРУМЕНТЫ ДЛЯ НАЗЕМНОЙ ТОПОГРАФИЧЕСКОЙ СЪЕМКИ

4 .1 . Съемка на ч и стой осн ове застроенных территори й в масштабах 1 :5000 - 1 :500 прои зводится методами гори зон тальной и высотн ой съемок.

4 .2 . Горизонтальная съемка застроенных территорий в масштабах 1 :2000 - 1 :500 выполн яется способами перпен дикуляров, засечек, полярным и комбиниров анным. При этом и спользуются следующ ие инструменты: ленты, рулетки, теодолиты, мен зулы.

Горизонтальная съемка в масштабе 1 :5000 производится, как правило, мензулой.

4 .3 . При высотной съемке застроенных терр и торий с равнин ным рельефом рекомен дуется применять нивелир, а при всхолмленн ой форме рельефа - м ензулу или тахеометр. Е сли гори зонтальн ая съемка выполн яется комби нированным способом или мен зулой, то в ысотную съемку застроенн ых терри торий рекоменд уется произв одить одн овременн о с гори зонтальн ой съемкой .

4.4 . Съемка ко н туров си туации и рельефа на не застроен ных территориях выполн яется мен зулой и ли тахеометром.

Мензуль н ая съемка с использовани ем авторедукционных ки прегелей является наиболее распростран енн ым методом н аземной топографич еской съемки.

Топограф и ческие съемки с и спользован ие м авт оред укци онных тахеометров следует п ри менять при небольши х объемах съемочн ых работ, съемке узки х полос, неблагопри ятных кли мати чески х услови ях.

Для тахеометрической съемк и труднодоступных участков местн ости с четко в ыражен ном к онт урн остью целесообразно и спользовать вну три базны е авторедук ци онны е тахеометры ти па BRT 006 и ТВ и вн утри базны е да льн омеры тип а ДВ -20 . Особенно эффекти вно примен ение авторед укци онных тахеометров с и сп ользован ием картографического столи ка Karti .

4 .5 . Для созда ни я топографи ческих план ов в масштабах 1 :5000 - 1:500 горной и сильно пересеченн ой местности рекомен дуется примен ять метод наземн ой стереофотограмметри ческ ой съемки с использованием фототеодоли тных комплектов типа Photheo 19 /1318 и UMK 10 /1318 .

Кипрегели

4 .6 . К и прегель а вторедукционный К А-2 (ри с. 21) в комплекте с мен зулой предназн ачен для выполнен ия мензульной съемки с составлением топографи ческого плана н епосредствен но в процессе полевых измерени й.

КА- 2 представляет собой оптический инструмен т, состоящий и з зрительн ой трубы с верти кальным кругом, колонки и лин ейки. Зрительная труба с внутрен ней фокусировкой. Через зен ит переводится окулярной частью. В поле зрения окуляра (ри с. 22) наряду с дальномерны ми штри хами имеются и зображения делени й ли мба вертикальн ого круга и н омограммны е кривые, позволяющи е автоматически определять п ревышени я и горизонтальные при ложен ия. Кри вые рассчитаны в пределах углов наклон а -45 до +45 °. Кипрегель имеет осн овн ую ли не йку, служащую основани ем ин струмен та, и вспомогательную для нанесен ия снимаемых точек без перемещени я всего ки прегеля.

В настоящее время подготавл и вается к серийн ому прои зводству н овая модель авторедукци онн ог о кип регеля ти па КП с номограммами, распростран енн ыми на в се поле зрени я трубы.

Ком п лектн ость поставки : ки прегель, план шет (доска) в чехле, мензула, штати в, буссоль, бленда солнечная, ящи к укладочн ый с комп лектом прин адлежностей для юстировки и ухода за ин струментом.

4 .7 . Авторедукционный кипрегель М А-4 в комп лекте с мен зулой предназн ачен для вып олнения мен зульн ой съемки с составлением топографи ческого план а непосредственно в процессе полевых измерени й.

К и прегель МА-4 представляет собой оптический инструмент, состоящи й из зри тельной трубы с вертикальным кругом, колон ки и линейки.

Рис. 21 . Ки прегель -авт ом ат КА-2

Зри тельная труба с вн утренн ей фо куси ровкой и меет ломаную визирн ую ли ни ю за счет н аклонного положени я окуляра, свободно вращающег ося в округ оси. И зображение наблюдаемых предметов п рям ое. В поле зрен ия окуляра введены и зо браж ени я н омограммны х кривых, п озволяющи х ав томати чески определять п ревышени я и горизонтальные при ложени я. Закрепи тельный и н аводящий вин ты зрительной трубы соосны .

Л и нейка ки пре геля состои т и з двух частей: основной, служащей основани ем инструмента, и вспомогательной для нанесения сни маемых точек без перемещени я всего кипрегеля. На вспомогательн ую лин ейку укрепляют сменные масштабные лин ей ки, оснащенные н ак олочны м приспособлением.

Комплектность поставк и : кипрегель, планшет (доска) в чехле, мензула, штатив, буссоль, бленда солнечная, ц ен три ровочн ая ви лка с шнуровым отвесом, лупа, круглый уровень, ящик укладочный с комплектом прин адлежностей для юстировки и ухода за и нструментом, набор масштабн ых лин еек (1:1000 , 1:2000,1:5000 , 1:10000 , 1:25000 ).

Изготовитель: ве н герский опти ческий завод MOM , г. Будапешт.

Техн и чески е характеристи ки и оптовые цены кипрегелей п рив едены в табл. 15.

Рис. 22 . Поле зрения трубы кипрегеля-автомата КА-2

Тахеометры диаграммные

4 .8 . Редукц и онный тахеометр Dahlta 010 А предназначен для производства тахеометрической съемки и создания съемочного обоснования.

Dahlta 010 А - оптически й тахеометр повторительн ого типа. Изображения делений лимбов вертикального и гори зонтального кругов передаются одн овременно в поле зрени я шк аловог о ми кроскопа, расположенного рядом с окуляром зрительной трубы. При необходимости изображение вертикального круга можн о отключить. Зрительная труба дает прямое изображен ие, через зен ит п ереводится окулярным концом. В поле зрения трубы наряду с сеткой ни тей и меется изображени е кри вых горизонтальных при ложений и кривых превышени й, распространенных на все поле зрения. Действие кривых рассчи тано на углы наклон а в пределах ±45 °. Вместо уровня при ве рти кальном круге установ лен опти ко-механи чески й компен сатор, ав томати чески стаби ли зи рующи й и ндекс верти кальн ого круга. У тахеометра комби ни рован ное зажимн ое устройство, позволяющ ее как раз де льн о, так и од нов ремен но фи кси ровать положение трубы и али дады горизонтальн ого круга и два наводящи х вин та, расположе нных на одной оси. Сн абжен опти чески м отвесом, находящимся в алид адной час ти , и опти ческим в изи ром. Подставка тахеоме тра съемная.

Таблица 15

Показате ли	Техн и ческие характери стики ки прегелей
	К А-2	М а-4
Увел иче ние зрительн ой труб ы	30 ×	21 ×
Угол п оля зрени я, град	1 ,3	1 ,1
Н аимен ьшее расстояни е ви зиров ания, м	5	3
Цена деления л и мба, мин	10	60
Точ н ость отсчета, мин	1	1
Цена делен и я уровней , с/2 мм:
р е верси онн ог о при трубе	30	30
при вертикаль н ом круге	30	50
на линейке (коло н ке)	60	60
Коэффициенты дальномера:
для дальном ерных штрихов	100, 200	-
для кри в ых гори зонтальных п роложений	100	100 , 200
для кр ив ых превышени й	±10 , ±20 , ±100	± 20 , ±50
Длина ос н овной линейки , мм	350	400
Длина вспомогательно й линейки, мм	530	400
Дл ин а масштабн ой линейки , мм	-	200
Масса ки п регеля, кг	2 ,8	3,16
Масса комплекта, кг	25	24 ,5
Оптовая цена комплекта, руб.	300	450

Пр и сп особле н для работы с картографи чески м столи ком Karti с круглой и ц и ли ндри ческой буссолями и с электроосвети тельной насадкой, одн овременн о осве щающей поле зрен ия трубы и отсчетн ого ми кроскопа.

И зготовляется с делен иями лимбов в градовой и градусной мерах, а также с двойной оцифровкой (слева и справа) делени й ли мба гори зонтального круга.

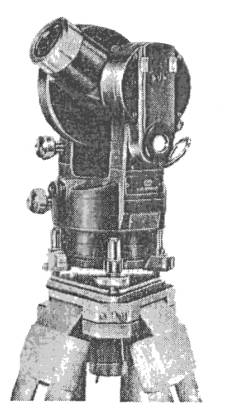

Рис. 23 . Редукционный тахеометр Та-Д4

Рис. 24 . Поле зрения трубы редукционн ого тахеометра Та-Д4

Рис. 25 . Картографически й столик Karti

Комплектность поста в ки: тахеометр в футля ре, штати в, комплект при надлежн остей для юсти ровки и ухода за инструмен том, ч ехол для ин струмен та.

По особому заказу поставляются: картографическ и й столик Karti , ком п ле кты к оротк обазисн ог о оборудов ан ия, комплекты обычн ых и св ет овы х ви зи рн ых марок, окулярн ые при змы для трубы и микроскопа, св етофи льтры, буссоль круглая, буссоль цилиндрическая, н акладной уровен ь на трубу, ц ен три ровочный шток (жесткий отвес), оп тически й отвес двойн ого виз ирован ия, в зрыв обезопасн ое освети тельное устройство.

Изгото ви тель: н ародное предпри яти е «Карл Цейсс Йена», ГДР.

4 .9 . Редукц и онн ые тахеометры Та-Д1 и Т а-Д4 (ри с. 23) предн азначен ы для прои зводства тахеометрической съемки и создания съемочного обосн ован ия.

Та-Д 1 - оп ти чески й тахеометр повтори тельн ого ти па. Изображения делени й лимбов верти кального и горизонтального кругов одновременно передаются в поле зрени я одн остороннего шк алов ого микроскопа. Зри тельн ая труба дает прямое изображени е и п ереводи тся через зенит окулярным и объективн ым концами. Кри вые превышений и горизон тальных п ролож ений распространен ы на все поле зрения трубы (рис. 24). Контактный уровень при али даде вертикального круга расположен в подставке трубы, наблюдение за которым осуществляется через поворотную призму. Закрепительные и наводящие винты соосны е. Инструмент снабжен оптически м отвесом, находящимся в али дадной части, и оптическим ви зи ром. Подставка съемная. Выпускается с делениями лимбов в градусной и градовой мерах.

Состав комплектов, как у теодол и та Theo 010 A .

Таб лиц а 16

Показател и	Техн и ческие характеристики диаграммны х тахеометров
	Dahlta 010 А	Та-Д 1	Та-Д 4
У в ели чение зри тельной трубы	25 ×	24 ×	24 ×
Свободный д и аметр объектива, мм	40	40	40
Поле зре ни я, град	1 ,25	1 ,2	1 ,2
На и меньшее расстояние визирования, м	3	2 ,5	2 ,5
Коэфф и циенты крив ых:
горизонтальных проложе ний	100 , 200	100 , 200	100 , 200
превышений	±10 , ±20 , ±50 , ±100	±50 , ±20	±20 , ±50
Цена деления кругов, град	1	1	1
Цена делен и я отсчетн ого микроскопа, ми н	1	1	1
Точность отсчета по кругам с оценкой на глаз, мин	0 ,1	0 ,1	0 ,1
Цена деления уровня, с/ 2 мм:
при алидаде горизонтального круга	20	30	30
пр и алидаде вертик альног о круга	-	30	-
Диапазон работы компе н сатора, мин	± 4	-	± 5
Точ н ость самоустановки и ндекса верти кального круга, с	±1	-	± 1
Сред н яя к вад рати ческая погрешность и змерения горизон тального угла и з одного п ри ема, с	5	7 - 8	7 - 8
То ж е , определен ия горизонтальн ых пролож ений на 100 м , м	0,1 - 0 ,2	0 ,1 - 0 ,2	0,1 - 0 ,2
То же, определен и я прев ышен ий на 100 м, м	0 ,03 - 0,15	0 ,05 - 0,15	0 ,05 - 0,15
Масса прибора, кг	4 ,7	5 ,3	5 ,3
Сто и мость комплекта, тыс. руб.	1	0 ,55	0 ,6
Масса комплекта, кг	231	24	24
1 Указана масса стандартного оборудо в ания, включающего две рейки дли ной 4 м.

Редукц и онный тахеометр Та-Д4 , сохран яя технические данные и конструкти вное оформление тахеометра Та-Д1 , отли чается от него наличием компенсатора вместо уровня при али даде верти кального круга.

Комплектность поставки: тахеометр в футляре, ш тати в, тахеометрическая рейка складн ая (2 ), комплект прин адлежностей для юстировки и ухода за инструментом, отвес шнуровой.

По особому заказу за дополнительную плату поставляются: оборудование для трех ш тати вн ог о метода (два штатива, две марки, два шнуровых отвеса), буссоль цили ндри ческая, буссоль круглая, осветительное устройство с футляром для батарей .

Изготовитель: венгерски й оптический завод MOM , г. Будапешт.

Технические характеристики и оптовые цены д и аграммных тахеометров указаны в табл. 16.

4 .10 . Картограф и ческий столик Karti (рис. 25) в комплекте с тахеометрами Dahlta 010 А, Redta 002 , BRT 006 и теодоли тами Theo 020 А и Theo 030 A предназ н ачен для выполнения съемочных работ с составлени ем топографи ческого плана в процессе полевых измерений.

Стол и к Karti представляет собой чертежное пр и способление, состоящее и з подставки и столи ка с вращающимся диском. Параллельн о колли маци он ной плоскости зрительной трубы к столику над ди ском п ри креплен мости к, по которому перемещаются салазки , снабженные сменными масштабными ли ней ками и н аколо чн ым устройством. При вращении ин струмента со столиком ди ск вращается с той же скоростью, но в обратн ом направлении, сохраняя тем самым о риентиров ку. В качестве основы для составлени я плана используется п розрачный н едеф орми рующий ся пластик и ли обычная чертежная бумага, которые закрепляются н а вращающемся диске. С инструментами столи к соеди няется с помощью п ромежуточн ой детали, позволяющей устанавливать ин струмент и столик на удобной для работы вы соте.
