13. Молотковые мельницы (шахтные, аэробильные). Назн., устр-во, обл. Прим., класс-я.

М ол. мельн. прим. для измельчения мягких и мат-в средней твердости, т.к. изм-е происх. за счет высокоскоростного удара рабочего органа, что прив. к его износу в течение короткого срока (гипс, асбест). Преим-м мол. мелн. явл. возм-ть одн-го изм-я и сушки (дегидратации). ММ делятся на шахтные, аэробильные, дез-ры.

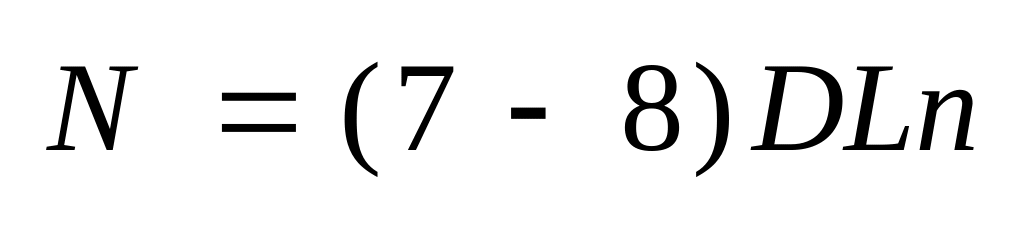

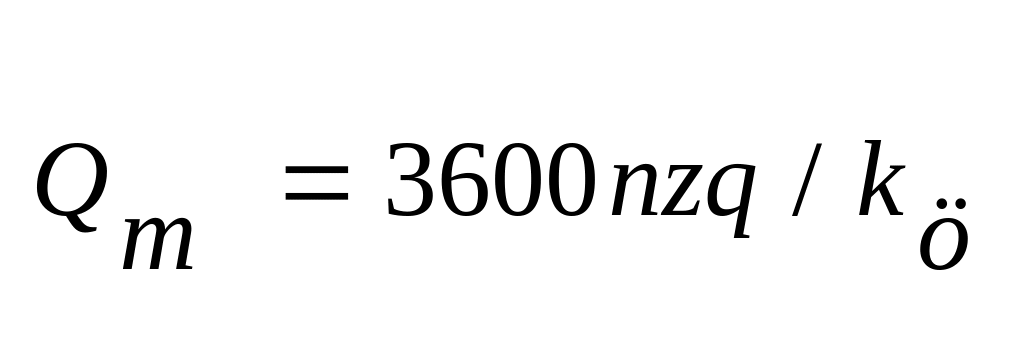

Ш ахтные мельн. широко прим. в проц. пр-ва гипса. Исх. мат. подается внутрь корпуса 2 через загрузку 1, где попадает под вращ-ся ротор3, на кот. рядами уст-ны подв. била. Мат. вовлекается ротором во внутр. полость, обр-ся между молотками и билами и корпусом. Корпус фут-ся износостойкими мат-ми. Изм-е происх. за счет удара, срезания слоя мат-ла, истир. Мат-л, пройдя изм-е, выбрас-ся молотками и частично за счет вентил-го эффекта, создаваемого ротором, и попадает в шахту 4, где происх выпадение крупных частиц. Кроме того, во внутр. полость мельн. через каналы 5 подается от доп. вентилятора возд. поток. Готовый продукт поступ на осаждение и пылеочистку. Шахт. мельн. выпуск. с диам. ротора 800-1600 мм и длиной ротора 391-2004 мм. Произ-ть : (кг/ч), z-число молотков, q – удельн. произв-ть ( ), -объемн. плотность, к- поправ. коэф., h-высота срез. слоя, s-ширина молотка. Мощность .

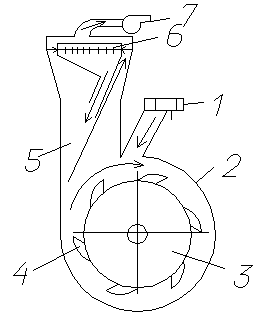

Аэробильные: 1-траельч. питатель, 2-корпус, 3-ротор, 4-неподв. била, 5-отвод. патрубок,6-жалюз. решетка, 7 вент-р.

14. Плоские вибрационные грохоты. Устройство, принцип действия, особенности узлов и деталей. Расчет основных параметров виброгрохотов.

Виброгрохоты: гирационные (эксц.), инерционные и э/маг. Виброгрохоты с прям-ми вибрациями короба отн. к классу кинематически неопр-х грохотов. среди них различают: по типу вибровозб. 1) г. с самобалансным вибровозб-м; 2)гориз. резонансные; 3)электровибр. наклонные г.

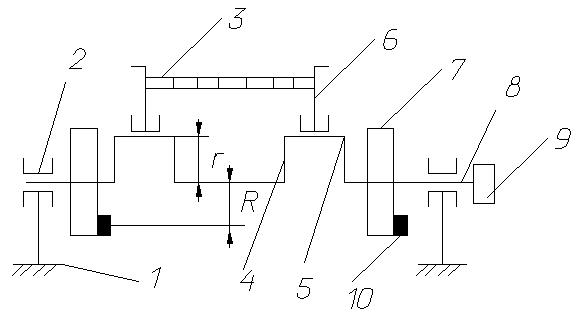

Г ирационный наклонный г. – отн. к классу аппаратов с частично фиксированной кинематикой. Они м. иметь короб с 1,2,3 ситами. 1-неподв. рама,2-п/к,3-сито,4-эксц-я расточка, 5-подшипниковый узел, 6-короб,7маховик, 8-вал,9-шкив, 10-доп. неуравн. грузы. Особенностью явл.: несмотря на круговые движения малого R в вертик. плоскости короба сито в течение оборота вала остается // самому себе. Короб с ситом устан под углом 10-30 к гор-ту, а R вращения центра тяжести грузов и их массу m подбир. исходя из рав-ва: Мr=2mR, М-масса короба с мат. Нед-к: Вследствие плохой балансировки вибрация фунд-та м. превыш. допустимую, также наблюдались поломки дет., поэт. с 1973 г. эти г. сняты с пр-ва.

Самобалансные г.имеют приводной мех-м в виде 2х вального вибровозб. в связи с фазовым уравновешиванием дебалансов в-ля. Прямолинейные гориз колеб. короба генерир-ся силой инерции 2х прот-но вращ-ся дебал-х грузов.Валы вибро-ля м.б. связ. между собой с пом. зубч. передачи(самобаланс.) или чисто динамически (самосинхр-ся).

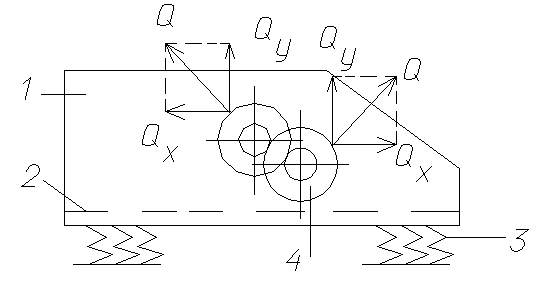

1 короб, 2сито, 3опорн. пружины, 4вибровозб-ль. У самобал. г. // расп-е валы с эксцентрично уст-ми дебалансами массой m каждый за счет сцепления парой з/к вращ-ся навстречу друг другу. Со стороны груза передается ц/б сила инерции Q=mW²R. На корпус виб-ля в кажд. мом. врем. д-т равн-я только двух сост-х Qy. Угол направления колебаний=45. Самобал. г. изгот. 3х типов: легкие(ГСЛ), средние и тяжелые.

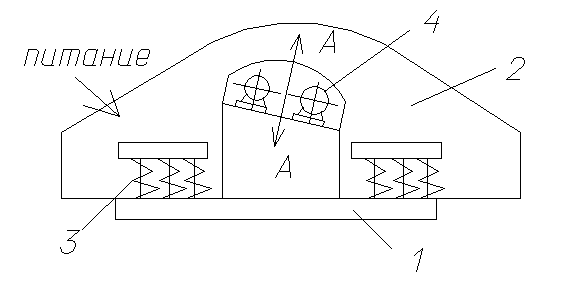

У гор-х сам-х г. с самосинхр-ся виб-м валы вращ. отд. э/дв. в прот-м напрвлениис оной и той же w и фазой. Благодаря автом-й самосинхрон-ии и самофазированию, достигаемой путем соотв-го подбора движ-ся масс, их моментов инерции и взаим. расп. Валы с дебалансными грузами, закреплен-ми в бортовых стенках короба, вращ. навстречу друг другу, поэт. результ-я ц/б сила инерции направлена по прямой АА и проходит через центр тяж. короба. В рез-те достиг-ся прямолин. синусоид. колеб. под зад-м углом к плоскости сетки.1-рама,2короб с просеив. пов-ю, 3пружины-амортизаторы,4независимые дебалансные виб-ли.

Производительность по Бауману и Ермолаеву:Q=qFk1k2k3k4k_pp (кг/ч), q-удельн., F-площ. просеив. пов-ти,к1-нер-ть питания, форма зерен, тип г., к2-угол наклона, к3-содерж зерен нижнего класса в исх мат., кр-коэф. разрыхл. мат., р- плотность мат.

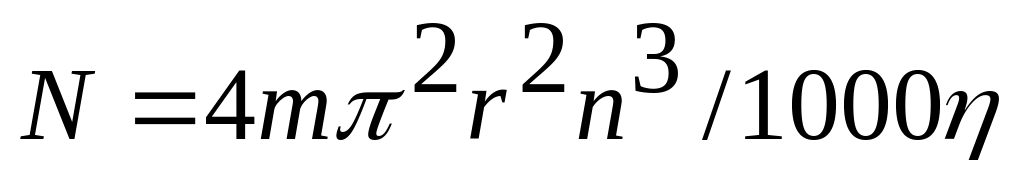

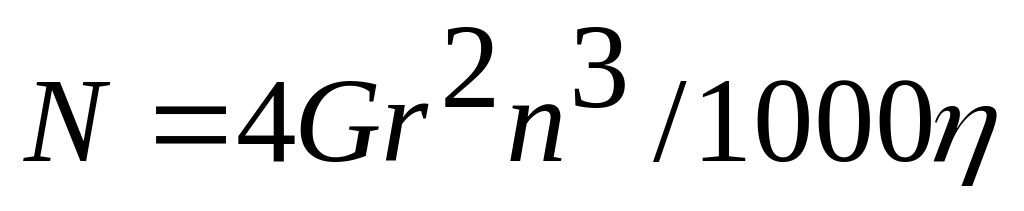

Мощность опр-т по эмпирич. форм.: , m-масса колебл. частей, r-эксцетриситет. G=mg, g=пи²: (кВт).

Произв-ть г. с плоск. кач-ся пов-ю прямоуг. формы: П=3600hbVk_pp.

Живое сечение- отношение площ. отв-й с свету к площ. просеив. пов-ти (штамп. пов-ть плоск. подв. г. 25-50%, у плетеных 51-85%)
