42. По какой части потока е1 выполняется деление на полином для контроля ошибок crc-4?

• по половине сверхцикла

43. Что такое синфазно-синхронное объединение цифровых потоков?

• совпадают скорости объединяемых потоков и начала их отсчётов

Что такое синхронное объединение цифровых потоков?

• совпадают скорости объединённых потоков, начала отсчётов смещены произвольно друг от друга

Различают объединение трех типов потоков: синфазно-синхронных, синхронных и асинхронных (плезиохронных).

В первом случае совпадают не только скорости объединяемых потоков, но и начала их отсчетов.

Во втором случае скорости потоков совпадают, но их начала отсчетов произвольно смещены друг относительно друга. Это заставляет вводить в объединенный поток специальный синхросигнал, указывающий порядок объединения. После синхросигнала передается информация первого объединяемого потока, затем – второго и т.д.

В наиболее общем случае объединения асинхронных (плезиохронных) потоков в объединенный поток помимо синхросигнала, указывающего порядок объединения, вводится служебная информация, обеспечивающая необходимое согласование скоростей объединяемых потоков.

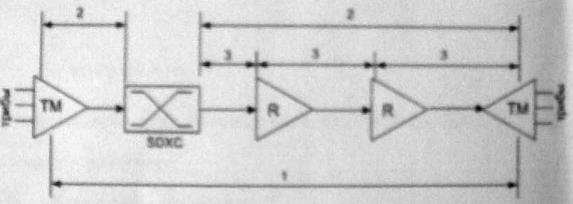

44. Выберите область действия RSOH

• 3

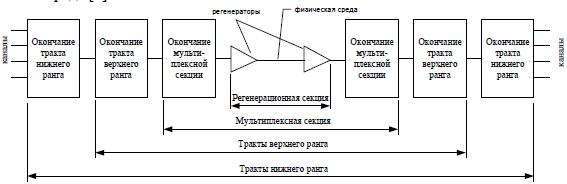

Уровни функциональной архитектуры и функциональные блоки сети SDH

45. В чём состоит наибольшее различие между ПЦИ и СЦИ?

• всё перечисленное

46. Типовая структура оборудования SDH. Какие типы интерфейса могут иметь агрегатные платы мультиплексора SDH?

• STM-N

Трибутарными платами называют платы с интерфейсами потоков PDH. Агрегатными платами называют платы с интерфейсами STM-N.

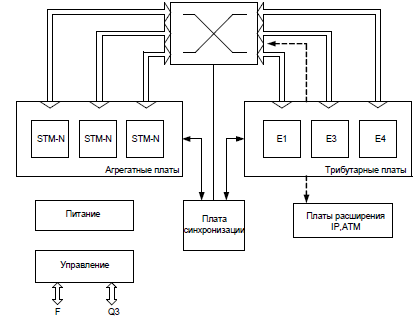

Типовая структура оборудования SDH

47. Какова функция указателя в модуле STM-N?

• указатель определяет фазовое соотношение между кадром и пользовательской информацией

48. Для чего предназначена сигнальная метка в POH?

• указывает тип полезной нагрузки контейнера

49. Какие требования выдвигаются к КЧ (множественный выбор)?

• должны находиться вне спектра группового сигнала

• должны быть стабильны по частоте

• должны быть стабильны по амплитуде

50. Какое число каналов в первичной группе АСП с ЧРК?

• 12

51. Что такое шум квантования?

• это разница между истинным значением отсчёта и его квантованным значением

52. Определите приоритетность типов синхронизаций цифровой системы передачи

• 1 - тактовая, 2 - цикловая, 3 - сверхцикловая

53. Из каких типов мультиплексора должна строиться сеть типа кольцо?

• мультиплексоры ввода-вывода

Топология «двухволоконное кольцо»

54. Сколько каких AU может транспортироваться в одном модуле STM-1?

• один AU-4 или три AU-3

55. От чего зависит изменение затухания участка линии связи?

• от изменения температуры грунта

56. Для каких целей используется защитный интервал в спектре группового сигнала АСП с ЧРК?

• для снижения переходных помех между каналами

57. На каком участке характеристики компандера А-закона выполняется равномерное квантование?

• в пределах одного сегмента

58. Между какими точками на рисунке измеряют остаточное затухание?

• между 1-1 и 1-1

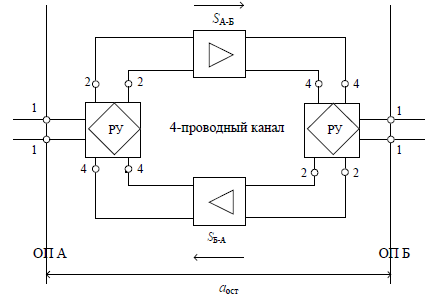

Канал двустороннего действия

Двунаправленный двухпроводный канал образуется из четырехпроводного при помощи развязывающих устройств (РУ). Зажимы 1-1 РУ называют линейными. Прохождение сигналов от линейных зажимов РУ опорного пункта А к линейным зажимам РУ опорного пункта Б, а также в противоположном направлении показаны на рисунке сверху.

Затухание сигналов между линейными зажимами ОП А и Б называется остаточным затуханием двухпроводного канала

аост = а1-2 – SА-Б (Б-А) + a4-1. Желательно, чтобы а1-2 и a4-1 были минимальны. Основная трудность при организации перехода от четырех- к двухпроводному каналу с помощью РУ состоит в появлении петли обратной связи (ОС). Сигнал, попадая в двухпроводный канал, начинает циркулировать по петле ОС, что приводит к искажениям формы сигналов и в пределе – к самовозбуждению канала.

Затухание, которое претерпевает сигнал, проходя от зажимов 4-4 к зажимам 2-2 РУ, называется переходным aпер.

Затухание по петле ОС, равное сумме всех затуханий и усилений, aос = aпер1 + aпер2 – SА-Б – SБ-А носит специальное название – запас устойчивости. Если aос ≤ 0, то канал неустойчив и самовозбуждается.

Между какими точками на рисунке измеряют переходное затухание?

• между 2-2 и 4-4

59. Что обозначает дБм0?

• измерения проводились относительно нулевых абсолютных уровней

60. В чём отличие оборудования ОУП от НУП, отметьте позиции, которые присутствуют только в ОУП (множественный выбор):

• постоянно находится обслуживающий персонал

• присутствует оборудование АРУ по КЧ

61. Что даёт использование многоступенчатого преобразования канальных сигналов АСП с ЧРК?

• унификация (уменьшение числа типов) оборудования

62. Что позволяет цикловая синхронизация?

• позволяет определить позицию отдельных КИ в потоке

Что позволяет сверхцикловая синхронизация?

• позволяет определить номер текущего цикла в сверхцикле и распределить СУВ по телефонным каналам

63. Какому цифровому потоку Е1 соответствует сигнал ИКМ-30?

• со сверхцикловой структурой

64. Какие физические интерфейсы для Е1 допустимы по Рек. G.703?

• всё перечисленное

65. К какому типу защиты в SDH относится защита SNCP?

• 1+1

66. Какие компоненты модуля STM-1 подвергаются скремблированию?

• весь модуль STM-1, кроме первой строки RSOH

67. С какой целью выполняется операция скремблирования потока STM-N?

• для улучшения статистических свойств сигнала

68. Какой тип мультиплексирования используется в СЦИ?

• побайтное

69. Чему равно число основных (рабочих) каналов Е1 в двух-волоконном кольце STM-1 с реализацией защиты MSP-Ring?

• 31

70. Какой цифровой поток переносится контейнером VC-4?

• 140Мб/с

71. По каким параметрам выполняется расчёт длины секции волоконно-оптической линии связи?

• по затуханию и дисперсии

72. Какой тип модуляции используется при формировании канальных сигналов АСП с ЧРК?

• АМ

73. Чему равны нулевые абсолютные уровни передачи для канала ТЧ?

• P0 = 1мВт, U0 = 0,775В, I0 = 1,29мА при R = 600 Ом

Нулевым относительным уровнем называют уровень в точке канала или цепи, выбранной для сравнения.

Абсолютным называют такой уровень передачи, когда измеренные значения соотносят с величинами

P₀ = 1мВт, U₀ = 0,775В, I₀ = 1,29мА. Если эти уровни определяются при сопротивлении R_н = 600 Ом, то P_м = P_н = P_т.

74. На сколько сегментов разбивается шкала компандеров А-закона?

• 13

Количество сегментов в µ-законе …

• 15

75. Что такое псофометрический фильтр?

• это фильтр, АЧХ которого моделирует АЧХ человеческого уха

76. В чём заключается недостаток равномерного квантования?

• непостоянство отношения сигнал/шум на всём динамическом диапазоне квантователя

Основной недостаток равномерного квантования заключается в следующем. Поскольку мощность шумов квантования не зависит от величины сигнала, защищённость от шумов квантования, определяемая как А_{з кв} = 10lgP_с/P_{ш кв} = pc – pш кв, оказывается небольшой для сигналов с малыми уровнями (слабых сигналов) и возрастает при увеличении уровня сигнала. Для того, чтобы выполнить требования к защищённости А_{з кв тр}, необходимо уменьшить шаг квантования, т.е. увеличить число разрешённых уровней. При уменьшении δ в 2 раза мощность шумов квантования уменьшается в 4 раза, а защищённость возрастает. При Uвх>Uогр pc>pш кв защищённость от шумов резко падает за счёт попадания сигнала в зону ограничения.

77. Какое отношение по длине между двумя соседними сегментами характеристики компандера А-закона?

• длины соседних сегментов отличаются в два раза

78. какой интерфейс тактовой синхронизации представлен на рисунке?

• сонаправленный

Тактовая синхронизация посредством сонаправленного интерфейса

79. Какие функции выполняет оборудование линейного тракта ЦСП (множественный выбор):

• согласования с линией связи

• формирования линейного кода

80. С какой частотой повторяется передача одного цикла потока Е2?

• 8 кГц

81. В каком канальном интервале потока Е1 передаётся цикловой синхросигнал?

• 0

82. Сколько субциклов в Е2?

• 4

83. В V5 каждая процедура BIP:

• BIP-2

84. В каком бите передается AIS в Е2

• нет правильного варианта ответа (правильно было бы в 7-ом байте)

85. Дана последовательность в Е1: 000.001.Х0 – что это?

• LOM – потеря СЦСС

86. Для Е0 используется:

• витая пара (120 Ом)

87. Для Е1 используется:

• коаксиальный кабель (75 Ом), витая пара (120 Ом)

88. Для чего используется TUG?

• для транспортировки разной нагрузки (необходимость более плотной упаковки разнородной нагрузки (Е1, Е1-4) в контейнеры высшего ранга)

89. Для чего используется маска импульса?

• все варианты ответов правильны

90. Размер VC-12 составляет

• 35

91. Если L_{строительное} увеличить, то как изменится L_max ?

• уменьшится

92. Если L_{строительное} уменьшить, то как изменится L_max ?

• увеличится

93. К входной нагрузке в STM1 относится …

• Е1, Е3, Е12, Е11

94. Как определяется остаточное затухание?

• а_ост = а_р1 + а_р2 – S_АБ

95. Какая дополнительная зависимость вводится для характеристики ОЦК?

• отношение Рс / Рм

96. Какие биты находятся в MSOH?

• контроль ошибок по процедуре BIP-24

• автоматическая защитная коммутация

• каналы передачи данных

• информация о типе источника синхронизации

• международное использование

• служебный канал (голосовой)

• ошибка мультиплексной секции

97. Какие бывают AU?

• AU-3, AU-4

98. Какие бывают STM?

• STM-1, STM-4, STM-16, STM-64

99. Какие бывают МС?

• МС-2б МС-3б МС-4б МС-11б МС-12

100. Какие бывают мультиплексоры?

• ввода-вывода

• терминальные

101. Какие сигналы снимаются со средней линии линейного трансформатора (РУ)?

• ДП, ТМ, СС

102. Какие указатели применяются для VC-4?

• только AU – PTR (Е4)

103. Какие указатели применяются при помещении Е1 в STM?

• TU – PTR, AU – PTR

104. Какое оборудование входит в ОПБ?

• СУ, ЛСУ, РФ, АРУ по КИ

105. Какое оборудование относится к оборудованию линейного тракта в аналоговых системах?

• усилитель приема, усилитель передачи, – оборудование сопряжения с линией

106. Какой шаг в первой ступени преобразования?

• 4 кГц

107. Контейнер VC содержит:

• служебную информацию для целей контроля и управлении сетью

108. Контейнер С содержит:

• собственно передаваемую нагрузку, фиксированные байты и биты выравнивания

• биты точного выравнивания, биты управления выравниванием

109. Контейнерами уровня HO являются

• VC-4

110. Контейнерами уровня LO являются

• VC-11, VC-12, VC-2, VC-3

111. Особенности ПИЦ …

• плезиохронные сигналы, побитое мультиплексирование

• объединение асинхронных сигналов при помощи побитого положительного выравнивания

• специальный формат кадра передачи для каждого уровня мультиплексирования

• приемному мультиплексору внешняя синхронизация не обязательна

• фазовое соотношение между кадрами и нагрузочной информацией не фиксируется

112. По каким факторам можно определить ошибку блока на дальнем конце FEBE?

• по BIP – N

113. По какой зависимости можно определить эффективную полосу пропускания?

• по зависимости затухания от частоты

114. По какому полиному происходит скремблирование STM-1?

• 1+x⁶+x⁷

115. Почему в аналоговых системах передачи используется аплитудная модуляция

• характеризуется самым узким спектром модулированного сигнала

116. Преимущества SDH:

• высокое требование к синхросигналу, байтовое мультиплексирование

• универсальный транспортный модуль, неизменный на всем пути мультиплексирования

• полная совместимость с PDH, доступ к нагрузке

117. При MSP-защите какие мультиплексоры переключаются?

• те два, между которыми произошел обрыв

118. При асинхронном объединении каналов что находится в служебной информации?

• синхросигнал объединенного потока

• команды согласования скоростей

• информация, которая не успевает быть передана при ОСС

119. Что такое джиттер?

Джиттер - фазовое дрожание цифрового сигнала данных, нежелательные фазовые и/или частотные случайные отклонения передаваемого сигнала. Возникают вследствие нестабильности задающего генератора, изменений параметров линии передачи во времени и различной скорости распространения частотных составляющих одного и того же сигнала.

120. Что такое шум квантования?

• это разница между истинным значением отсчёта и его квантованным значением

121. Сколько прибавляется байтов к VC-4?

• + 9байт =>AU-4

122. Сколько байтов передается в заголовке нижнего ранга?

• 4 байта или 1 байт

123.

124. ВОЛС. Если изменится чувствительность, изменится ли длина?

• никак

125. BIP- N, что такое N?

• разрядность кодового слова

126. При MSP переключатель осуществляет

• разворот кольца

127. Что находитсяся в ОУП?

• промежуточная аппаратура, ЛУС, РФ, РУ, СУ, ДП, дБ

128. Как находится остаточное затухание?

• aост = Σa – ΣS = 7 дБ

129. Скорость Е2 (Е22)

• 8448

Система обозначений потоков ПЦИ

130. Схема запрета

• отсутствие синхросигнала (сигнала с выхода схемы совпадения)

131. Трансформатор со средней точкой. Какие сигналы:

• сигналы служебной связи

• телемеханики

• дистанционного напряжения

132. Что изображено?

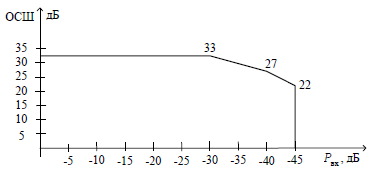

Зависимость отношения сигнал/шум квантования от уровня сигнала

• соотношение сигнал-шум

133. Как можно получить TUG-2?

• одного TU-2

• четырех TU-11

• трех TU-12

134. Что показывает маска импульса?

• допустимые пределы формы импульса в линии

135. В заголовке верхнего ранга какие метки, что они делают?

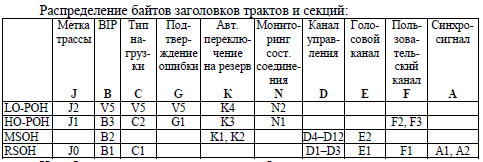

Трактовые заголовки VC3 и VC4

136. Аналоговые системы передачи. Подписать схему:

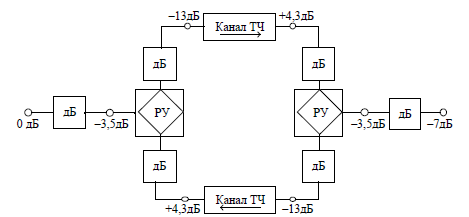

Номинальные измерительные уровни канала

137. Сколько потоков Е1 в STM?

• 63

138. Если 4 потока объединить, какая будет частота?

• 8кГц

139. Какие административные блоки определены в STM-N?

• AU-3,4

140. Где действует заголовок нижнего ранга?

• VC-1x и VC-2

141. Размер VC-4

• 2349

142. Линейный тракт. Контрольные частоты

• 0.3-3.4

143. Ттрибутарные интерфейсы

• все, кроме STM

144. Какой тип выравнивания если скорость контейнера выше скорости кадра?

• отрицательное

145. Какой тип выравнивания если скорость контейнера ниже скорости кадра?

• положительное

146. Какие требования предъявляются к трансформатору?

• I_{БАЛАНСНОЕ} = I_ЛИНИИ

• 22-44 – max. затухание

• 11-12 – min. затухание

• II=III (обмотки)

• Схема соединения синхронных потоков. Схема запрета. Какой сигнал выдает? ???

Схемы запрета ЗАПРЕТ1–ЗАПРЕТ4 прекращают подачу ИС в моменты, предназначенные для передачи сигналов служебной информации, вырабатываемых передатчиком этих сигналов (ПерСИ). Посредством ячеек ЗАПРЕТ1 – ЗАПРЕТ4 запись ИО

в ЗУ не производится в те моменты, которые отведены для передачи служебной информации.

( последовательностей ИС1–ИС4, вырабатываемых ГО2)

• указатели верхнего ранга(AU) ???

• какие частоты в TA и ТВ ???

на несущих частотах нижняя полоса выход ???

• Какие несущие частоты в первой ступени преобразования ? – (12 - 20) ???

• Какая частота на выходе блока 32 / 33 ? – (2112) ???

• В каких битах передается сигнал об ошибке ? – (1-4б 61) ???

• На рисунке представлен шаблон характеристики(впадина)? – (остаточного затухания аналогового канала ТЧ)

• Какой график изображен ? – (затухание в ОЦК)
