19. При увеличении скорости передачи в волоконно-оптической линии связи какой параметр будет оказывать наибольшее влияние на ограничение по длине линии

• дисперсия

Максимальная длина регенерационной участка волоконно-оптической линии связи (ВОЛС) ограничивается затуханием и дисперсией импульсных сигналов. Дисперсия (τ) – это рассеяние во времени спектральных или модовых составляющих оптического сигнала. Дисперсия приводит к увеличению длительности импульса при прохождении по оптическому волокну. Сигнал на приёме приходит размытым, искажённым, с увеличением длины линии искажения увеличиваются. На ограничение по длине регенерационного участка основное влияние оказывают затухания в оптическом кабеле (ОК). Влияние дисперсии начинает проявляться на высокоскоростных ЦСП, работающих на частотах, близких к единицам ГГц.

20. Контроль ошибок на уровне регенерационной секции выполняется подсчётом по алгоритму bip-n

• по всем битам модуля STM-1 после скремблирования

Регенерационная секция: В1 в RSOH

Для контроля ошибок используется однобайтное кодовое слово BIP-8. Это слово подсчитывается по всем битам модуля STM-N после скремблирования (рисунок слева). Байт BIP-8 вставляется в соответствующую позицию B1 в RSOH последующего модуля перед скремблированием. Этот байт подсчитывается и регенерируется в каждом мультиплексоре и регенераторе.

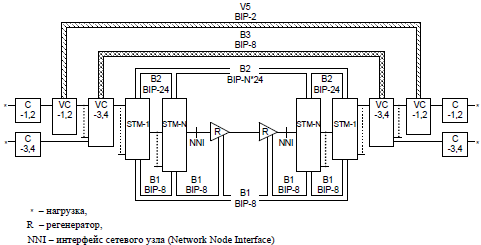

Контроль секций и трактов

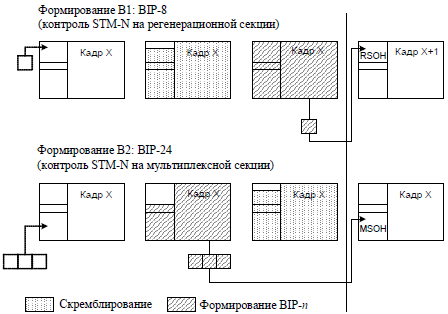

Формирование В1 и В2

21. В каком месте потока е1 передаётся информация по контролю ошибок?

• Первый бит КИ0

Для передачи информации контроля ошибок передачи используется первый бит нулевого канального интервала (рисунок ниже). Таким образом, в подсверхцикле 1 передаются биты С1,С2,С3,С4 (остаток от деления подсверхцикла 2 предыдущего сверхцикла). В подсверхцикле 2 передаются биты С1,С2,С3,С4 (остаток от деления подсверхцикла 1 текущего сверхцикла).

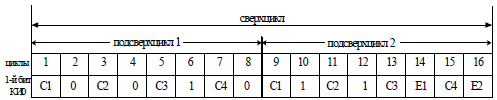

Содержимое первого бита КИ0 в различных подциклах

22. Защита 1:1 в сети sdh реализуется следующим способом:

• нет правильного варианта ответа

Остальные варианты ответов:

• информация передаётся одновременно по двум каналам, при этом непрерывно анализируется качество сигналов и выбирается лучший канал

• используется два канала: по основному передаётся информация, в случае аварии основного выполняется переключение на резервный канал. Здесь написано, что используется ДВА канала, когда в методичке написано, что используется ТОЛЬКО ОДИН из каналов. Если попадётся этот вопрос на тесте, уточните у преподавателя этот момент.

• используется N-каналов, информация передаётся по N-1 каналам, а один является резервным. При аварии переключают канал с наибольшим приоритетом в резервный канал

• все варианты ответов правильны

Резервирование 1:1. Используется только один из каналов (ему присваивают высокий приоритет). При аварии переходят на резервный канал (он имел до этого низкий приоритет).

Как реализуется защита 1+1 в сети SDH?

• информация передаётся одновременно по двум каналам, при этом непрерывно анализируется качество сигналов и выбирается лучший канал

23. Сколько циклов образуют сверхцикл?

• 16

Сверхцикл состоит из 16 циклов передачи (с Ц₀ по Ц₁₅).

24. По контрольным частотам в линейном тракте аналоговой системы передачи с частотным разделением каналов определяется

• затухание в линии связи

З атухание в линии связи всегда растёт с ростом частоты сигнала. Рекомендуется использовать линии связи, у которых остаточное затухание укладывается в специальный шаблон (рисунок слева).

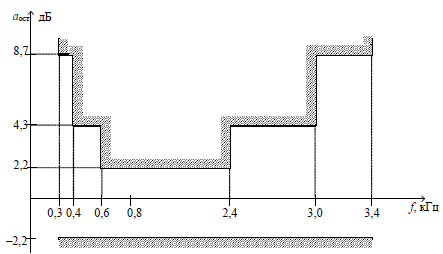

Шаблон отклонения остаточного затухания аналогового канала ТЧ

25. Виртуальный контейнер SDH отличается от контейнера

• наличие заголовка

К каждому контейнеру C добавляется трактовый заголовок POH (Path Overhead). Эта совокупность называется виртуальным контейнером VC (Virtual Container) и передается через сеть как неизменяемая единица (рисунок ниже).

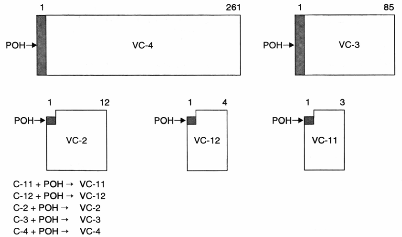

Виртуальные контейнеры

26. Какой ряд составляют несущие частоты модуляторов первичной группы аналоговой системы передачи с частотным разделением каналов, если диапазон частот группового сигнала занимает спектр 60 – 108 кГц и используется передача с нижней боковой частотой?

• 64, 68, 72, …, 104, 108 кГц

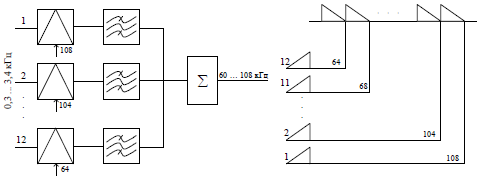

В основу стандартных групп каналов положена 12-канальная группа, формируемая в спектре 60…108 кГц и называемая первичной группой (ПГ). Формирование ПГ в современной аппаратуре осуществляется различными путями в зависимости от применяемого типа канальных фильтров. При использовании кварцевых или магнитострикционных фильтров ПГ формируется однократным преобразованием с помощью несущих частот 64, 68, 72, …, 108 кГц (рисунок слева). Структурная схема и диаграмма преобразования спектра при однократном способе формирования ПГ Преобразованный спектр инвертирован

относительно исходного – развёрнутые

треугольники свидетельствуют о выделении

нижней боковой полосы частот.
