1. На рисунке показана трансформаторная дифференциальная система. Выберите требования, предъявляемые к трансформаторной дифференциальной системе, показанной на рисунке:

• полуобмотки II и III одинаковы

• Z₃ = Zвх

• затухание между точками 22 и 11 минимально

• затухание между точками 44 и 22 максимально

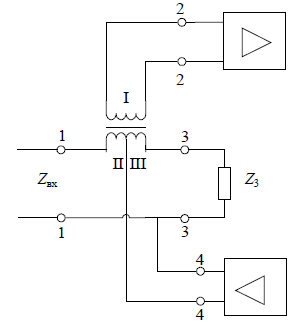

Схема трансформаторной ДС

Между какими зажимами определяется рабочее затухание?

• 11-22

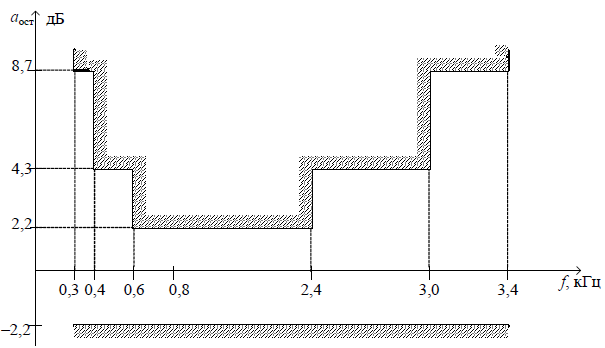

2. На рисунке представлен шаблон характеристики

• остаточного затухания аналогового канала ТЧ

Шаблон отклонения остаточного затухания аналогового канала ТЧ

3 . Какой интерфейс тактовой синхронизации представлен на рисунке - противонаправленный

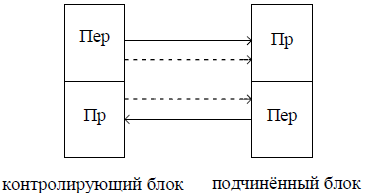

Тактовая синхронизация посредством противонаправленного интерфейса

4 . Передатчик команд согласования скоростей (КСС) в оборудовании асинхронного объединения цифровых потоков в случае отрицательного согласования

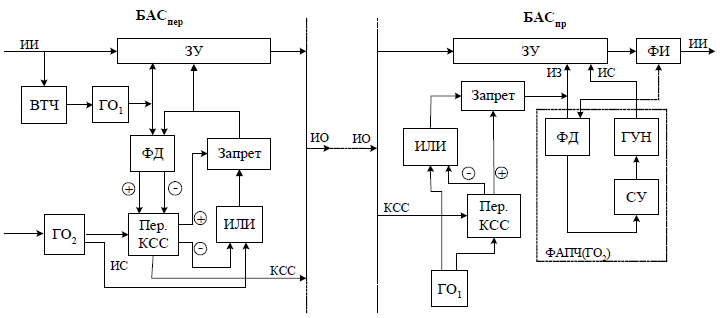

Структура оборудования асинхронного объединения

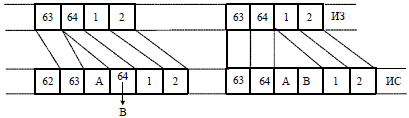

Временные диаграммы при асинхронном объединении цифровых потоков (отрицательное согласование)

• Генерирует импульс на схему ИЛИ, формируя дополнительный импульс считывания (ИС) информации из ЗУ

При приёме отрицательной КСС импульс, выработанный в Пр КСС, поступает через ячейку ИЛИ на ЗУ в момент прохождения позиции служебного канала, несущего информацию, которая не успела быть переданной в информационной части потока.

5. В каких битах цикла е2 передаются данные при отрицательном согласовании скоростей?

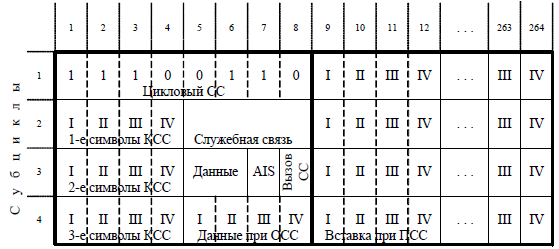

Структура потока Е2

• биты 5-8 субцикла №4

В каких битах цикла Е2 передаются команды согласования скоростей?

• все перечисленные варианты

В каких битах цикла Е2 передаётся вставка при ПСС?

• биты 9-12 субцикла №4

6. Приёмник служебной информации (си) в оборудовании синхронного объединения цифровых потоков

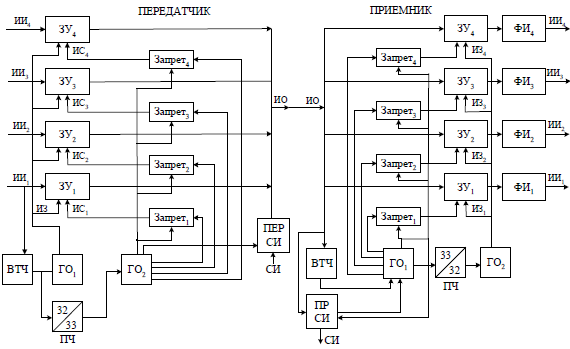

Схема устройства синхронного объединения и разделения цифровых потоков

• управляет схемами запрета на запись информации в запоминающие устройства ЗУ в момент прохождения импульсов вставки

Приёмник сигналов служебной информации (ПрСИ) устанавливает порядок подачи последовательностей импульсов записи ИЗ₁–ИЗ₄, вырабатываемых ГО₁: после импульсов служебной информации генерируется импульс ИЗ₁, затем через время τ_об – импульс ИЗ₂ и т.д. Посредством ячеек ЗАПРЕТ₁ – ЗАПРЕТ₄ запись ИО в ЗУ не производится в те моменты, которые отведены для передачи служебной информации.

7. Структура многоканальной аналоговой системы передачи представлена на рисунке ниже. Определите блоки, обозначенные буквами a, b, c, d

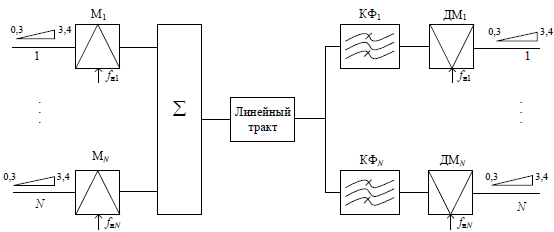

Структурная схема системы передачи с ЧРК

• A – модулятор, B – линейный тракт, C – канальный полосовой фильтр, D – демодулятор

Модуляторы М₁, … , М_N, демодуляторы ДМ₁, … , ДМ_N, канальные фильтры КФ₁, … , КФ_N.

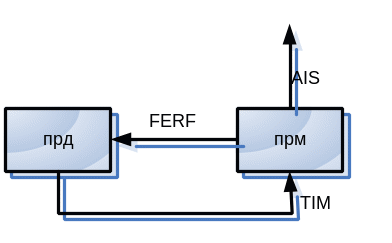

8. На рисунке показана ситуация обнаружения проблемы на приёмной стороне. Если N-уровень – это уровень регенерационной секции, а 1 – сигнал «отсутствие входного сигнала (LOS)», то такие сигналы будут посланы по направлению 2 и 3

• 2 – сигнал индикации аварии (AIS), сообщение об ошибке приёма на дальнем конце – FERF (RDI)

П ри обнаружении аварийного состояния все сетевое оборудование в прямом направлении передачи информируется путем передачи аварийного сигнала AIS (сигнал индикации аварийного состояния). Сетевое оборудование в обратном направлении передачи информируется за счет приема специального аварийного сигнала, называемого RDI (индикация дефекта на дальнем конце).

При обнаружении ошибки сетевое оборудование в обратном направлении передачи информируется за счет приема специального параметра ошибки, называемого REI (индикация ошибки на дальнем конце).

Информация, передаваемая в прямом направлении передачи, также называется параметрами NEAR END (ближний конец). Информация, передаваемая в обратном направлении передачи, также называется параметрами FAR END (дальний конец).

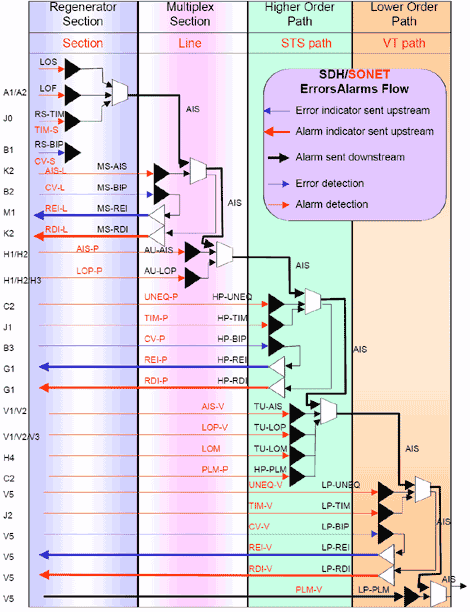

Общая таблица распространения аварийных сигналов/ошибок Обобщенная схема сигналов для всех уровней

9. Какой режим работы коммутатора показан на рисунке?

• тестовый доступ к VC

Доступ при тестировании

10. Отметьте недостатки, свойственные плезиохронной цифровой иерархии

• Для каждого уровня мультиплексирования используется специальный формат кадра

• Нет возможности получить доступ к нагрузке без полного демультиплексирования потока

• Низкая пропускная способность служебных каналов

Недостатки PDH:

• Плезиохронность сигналов в системе не позволяет существенно увеличить скорость передачи.

• Побитное мультиплексирование (временное группообразование) усложняет реализацию оборудования.

• Объединение асинхронных сигналов при помощи побитного положительного выравнивания (положительного согласования скоростей). В России и ряде других европейских стран ранее выпускалось оборудование PDH, использующее положительно-отрицательное (двустороннее) согласование скоростей. Это оборудование несовместимо с оборудованием PDH, использующим положительное (одностороннее) согласование скоростей.

• Для каждого уровня мультиплексирования используется специальный формат кадра (цикла) передачи.

• Фазовое соотношение между кадрами и нагрузочной информацией не фиксируется. Невозможен прямой доступ к индивидуальным каналам, объединенным в групповом потоке. Для такого доступа необходимо произвести полное последовательное демультиплексирование.

• Слабые возможности в организации служебных каналов для контроля и управления. Низкая пропускная способность служебных каналов не позволяет обеспечить полноценное сетевое управление.

– здесь один из вариантов ответа мог бы оказаться правильным, если бы не слово «побайтового», т. к. в правильной версии «побитное» мультиплексирование. Если попадётся этот вопрос в тесте, спрашивайте у преподавателя является ли слово «побайтового»

опечаткой или нет.
