Классификация валов и осей

Виды валов: 1) коренные, 2) шпиндели, 3)трансмиссионные. По форме геометрической оси валы бывают: 1) прямые, 2) коленчатые; 3)гибкие. По типу сечения валы бывают: 1) сплошные; 2) полые. Оси бывают вращающиеся и неподвижные. Прямые валы и оси изготавливают гладкими или ступенчатыми. Образование ступеней связано с различной напряженностью отдельных сечений, а также с условиями изготовления и сборки.

Материалы, применяемые для изготовления валов и осей

Материалы валов и осей должны быть прочными, хорошо обрабатываться и иметь высокий модуль упругости. Основными материалами для валов служат углеродистые и легированные стали. Для большинства валов применяют термически обработанные среднеуглеродистые и легированные стали 45, 40Х. Для высоконапряжённых валов ответственных машин применяют легированные стали 40ХН, 20Х, 12ХНЗА. Для осей обычно применяют сталь углеродистую обыкновенного качества. Заготовки валов и осей – это круглый прокат или специальные поковки.

Конструктивные элементы валов и осей

Опорная часть вала или оси называется цапфой (рис.3.1.1). Шипом 1 называется цапфа, расположенная на конце вала и передающая преимущественно радиальную нагрузку. Шейкой 2 называется цапфа, расположенная в средней части вала или оси. Шипы и шейки по форме могут быть цилиндрическими, коническими, сферическими.

Рисунок 3.1.1 Конструктивные элементы вала

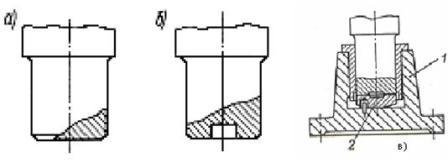

Опорами для шипов и шеек служат подшипники. Пятой рис. 3.1.2.а, 3.1.2.б называют цапфу, передающую осевую нагрузку. Опорной частью для пяты является подпятник рис.3.1.2.в .

Рисунок 3.1.2 Пяты

Кольцевое утолщения вала, составляющее с ним одно целое, называется буртиком (рис.3.1.3).

Рисунок 3.1.3

Переходная поверхность от одного сечения к другому, служащая для упора насаживаемых на вал деталей, называется заплечником (рис. 3.1.4).

Рисунок 3.1.4

Переходные участки между двумя ступенями валов выполняют канавкой (поднутрением) или галтелью (рис. 3.1.5). Криволинейную поверхность плавного перехода от меньшего сечения к большему называют галтелью рис. 3.1.5.б. Галтель вала, углубленную за плоскую часть заплечника, называют поднутрением рис. 3.15.а. Галтели способствуют снижению концентрации напряжений.

Рисунок 3.1.5 переходные участки вала

Рекомендации по конструированию валов и осей

Валы и оси следует конструировать по возможности гладкими с минимальным числом уступов. Каждая насаживаемая на вал или ось деталь должна свободно проходить до своей посадочной поверхности. Торцы валов и осей и их уступы выполняют с фасками (рис.3.1.2, 3.1.4) для удобства насадки деталей. Для увеличения изгибной жесткости валов и осей насаживаемые детали располагают ближе к опорам. Для повышения несущей способности валов и осей их поверхность подвергают упрочнению.

Критерии работоспособности валов и осей

Валы и вращающиеся оси при работе испытывают циклически изменяющиеся напряжения. Основным критерием их работоспособности являются сопротивление усталости и жесткость. Сопротивление усталости оценивается коэффициентом запаса прочности, а жесткость – прогибом в местах посадки деталей и углами закручивания сечений. Практикой установлено, что основной вид разрушения валов и осей быстроходных машин носит усталостный характер. Расчетными силовыми факторами являются крутящие и изгибающие моменты.
