Міністерство Аграрної політики та продовольства України
ВП ”Слов’яносербський технікум Луганського національного університету”
Мензульна зйомка
звіт з навчальної практики
5.08010102-22зв – 01-нп
Бригада №
Склад бригади:
2011
Вступ
Ознайомлення з метою і завданням практики
Навчально-практичні заняття з мензульного знімання мають велике значення у процесі підготовки спеціалістів землевпорядників. Натурна рисовка елементів ситуації і рельєфу дає можливість студентам закріпити знання з Геодезії,
отримати первинні навички в інтерполяції горизонталей, з‘ясувати для себе види форм рельєфу та способи зображення їх на топографічних планах чи картах.
Під час проходження практики студенти опановують процес графічної і картографічної генералізації, вчаться визначати головні риси об‘єктів, коректно наносити об‘єкти на топоплан, підбирати відповідні умовні знаки для відображення тих чи інших об‘єктів, характеристик або явищ.
Важливою перевагою мензульного знімання є його наочність. Топографічний план протягом його створення може бути порівняний із місцевістю, що не тільки зменшує кількість помилок, а й дає студентам можливість відстежити динаміку процесу створення топокарти (топоплану).
Призначення і сутність мензульного знімання
Мензульним, або кутонарисним зніманням називається топографо-геодезичний вид робіт при якому положення точок місцевості визначають графічною полярною засічкою. Сутність мензульного знімання полягає у тому що проекції горизонтальних кутів між опорними і пікетними точками будуть графічними, а горизонтальні прокладання за допомогою поперечного масштабу.
Мензульне знімання проводиться з метою отримання топографічних планів і карт в масштабах від 1:500 і менше на невеликі ділянки, по яких відсутні матеріали аерофотознімання.
Вимоги інструкції до мензульного знімання в масштабі 1:500
Інструкція встановлює такі параметри мензульного знімання в масштабі 1:500 :
1. Помилка центрування мензули над точкою _____см.
2. Кількість підписаних висот на 1 дм кв. клану не менше _____шт.
3. Максимальна відстань до пікетної точки не більше _____м.
4. Відстань між сусідніми пікетними точками в плані не більше _____см.
2. Підготовчі роботи
2.1. Прилади для проведення мензульного знімання
а) Мензульний комплект
Для проходження практики був отриманий мензульний комплект КА-2
№_______,_______ р. випуску. Стан комплекту – задовільний.

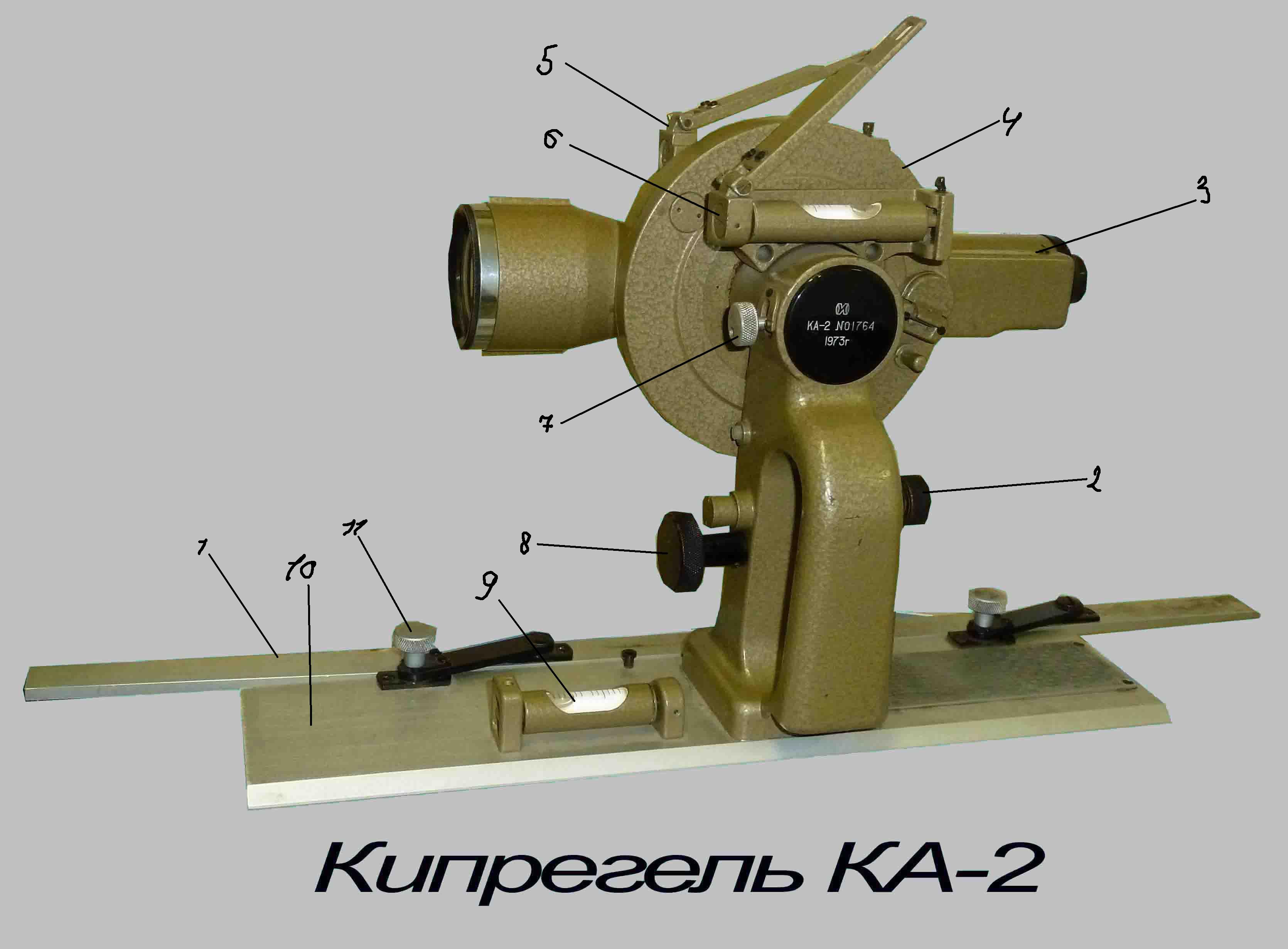

Склад і призначення частин мензульного комплекту КА-2:
Допоміжна лінійка-дозволяє наносити на планшет пікетні точки без переміщення всього приладу.
Навідний гвинт зорової труби - підіймає або опускає її у закріпленому стані.
Зорова труба - для знімання відстаней, перевищення та висот пікетних точок.
Фокусуючий пристрій (Кремальєра).
Реверсійний рівень при крузі - приводить круг у вертикальне положення.
Реверсійний рівень при трубі - приводить трубу у горизонтальне положення.
Закріплюючий гвинт зорової труби - не дає їй рухатись.
Елеваційний гвинт – наводить реверсний рівень при трубі на середину у нуль пункт.
Циліндричний рівень – приводить Кіпрегель у горизонтальне положення.
Головна лінійка зі скошеним краєм.
Шарніри з‘єднують допоміжну лінійку з головною.

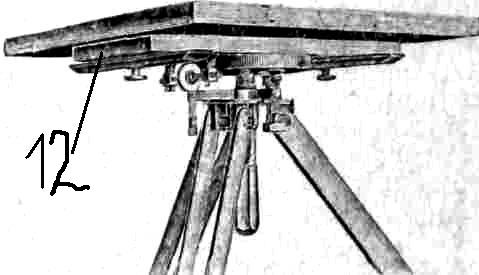

Мензульна дошка – для нанесення ситуації на ватман, для стійки кіпрегеля.
Металева споруда – з‘єднує верхню частину становим гвинтом. з‘єднує верхню частину становим гвинтом.
