Требования, предъявляемые к системам отопления.
К системам отопления предъявляют следующие требования:
санитарно-гигиенические — системы отопления должны равномерно обогревать помещения в течение всего отопительного периода без ухудшения состояния воздуха и с ограничением температуры поверхности отопительных приборов;
экономические — приведенные затраты на отопление должны быть минимальными;
архитектурно-строительные — системы отопления должны быть компактны и увязываться со строительными конструкциями;
монтажные — должен обеспечиваться монтаж систем отопления индустриальными методами с максимальным использованием унифицированных узлов заводского изготовления при минимальном количестве типоразмеров;
эксплуатационные — системы отопления должны быть просты, удобны в управлении и ремонте, бесшумны и безопасны.
Деление требований на пять групп условно, так как в них входят требования, относящиеся как к периоду проектирования и строительства, так и эксплуатации здания.
Классификация систем отопления.
Терминология имеет большое значение применяемых параметров и систем.
По виду теплоносителя: Водяные, паровые, воздушные, электрические.
Паровое отопление применяется в производственных помещениях. Системы парового отопления подразделяются на: системы высокого давления Р>0,07МПа, системы низкого давления Р<0,07МПа, вакуум-паровое отопление Рпара<Ратм
По нормам рекомендуется водяные системы, применение других должно сопровождаться соответствующим обоснованием.
По способу передачи теплоты: радиационные (панельные), напольные, конвективные (с использованием радиаторов и конвекторов), панельно-контактные
По виду централизации: индивидуальные (на 1 комнату), местные и центральные.
Местные на зону, группу помещений. Центральные имеют теплоту либо от котельной, либо от теплового пункта.
Водяные системы классифицируются:
По виду циркуляции: естественные и насосные;
По виду разводки теплопроводов к отопительным приборам: вертикальные и горизонтальные.
По количеству разводящих трубопроводов к отопительным приборам: однотрубные, двухтрубные, трехтрубные.
Конструирование систем напольного отопления.
Системы напольного отопления применяют трех типов в зависимости от вида подогрева: электричеством; горячей водой; горячим воздухом.
У
стройство
водообогреваемых полов выполняют
следующим образом. На ровное основание
пола (черный пол) укладывают гидро- и
теплоизолирующий слои, а сверху - трубы
для подачи горячей воды. Их заливают
бетонной стяжкой с пластификатором,
поверх которой настилают покрытие
чистого пола (рис. 1.8). В качестве покрытия
пола может применяться: керамическая
плитка, синтетические рулонные материалы,
ковровое покрытие и др.

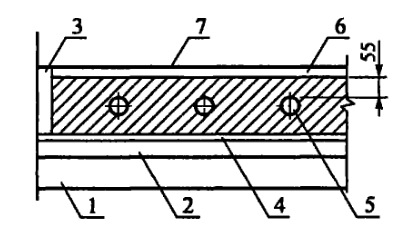

Рис. 1.8. Конструкция устройства системы подогрева пола
1 - перекрытие; 2 - тепловая изоляция; 3 - усадочный шов; 4 - гидроизоляция; 5 - греющий контур; 6 - стяжка из цементно-песчаного раствора; 7 - напольное покрытие
Трубы укладывают в виде змеевика той или иной конфигурации. Необходимые параметры системы определяют на основании теплотехнических расчетов, а температуру регулируют с помощью автоматических термостатов, получающих команды от датчиков температуры теплоносителя или воздуха в помещении. Подводящие и отводящие трубы контуров и вся арматура выводятся в распределительный шкаф.
Для водообогреваемых полов желательно применять металлополимерные или медные трубы. Различают два способа укладки труб в греющем контуре: зигзагообразный и с двойной проводкой. На рис. 1.9 а представлен зигзагообразный способ укладки труб, а на рис. 1.96 - способ укладки труб с двойной проводкой. Контур с двойной проводкой отличается более равномерным распределением температуры на поверхности пола. Вблизи наружных стен помещений в зонах максимальных теплопотерь целесообразно либо уменьшать шаг укладки труб (рис.1.9в), либо применять отдельный греющий контур (рис. 1.9г).
Расстояние между соседними трубами греющего контура (шаг укладки труб) следует принимать равным от 0,10 до 0,35 м. Расстояние от наружных стен до труб греющего контура должно быть равно шагу укладки труб.
Среднюю температуру пола помещений следует принимать не выше: - с постоянным пребывание людей 26°С; - с временным пребыванием людей и для обходных дорожек крытых плавательных бассейнов 31°С; - для детских дошкольных учреждений 23°С. Рекомендуемые температуры теплоносителя составляют: 55-45°С; 50-40°С; 45-35°С; 40-30°С.

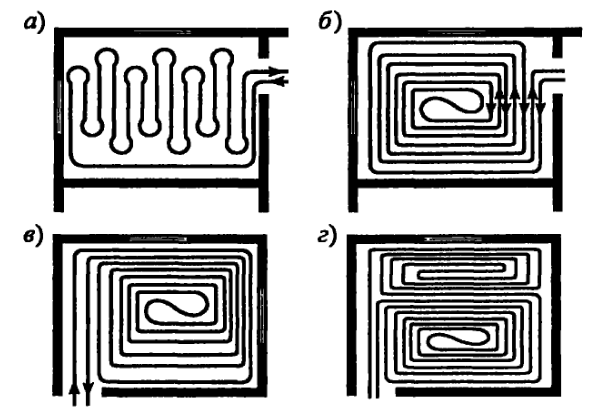

Р
ис.
1.9. Способы укладки труб системы напольного
отопления
а - зигзагообразный; б - с двойной проводкой; в - с переменным шагом укладки труб, г - с дополнительным греющим контуром
В контуре допускается потеря давления до 20 кПа. Поэтому общую длину труб контура не следует принимать более 100 м, а одним контуром обогревают, как правило, не более 40 м2 площади пола с максимальным размером стороны 8 м. Для отопления больших помещений используют несколько контуров.
