18. Тепловые условия комфортности для человека в помещении.

Основные принципы создания комплекса комфортных параметров, определяющих в конкретном случае для человека его комфортное состояние было изучено в трудах Фангера.

Основные параметры комфорта, отражающиеся на состоянии человека в отапливаемых помещениях

1.Мин. количество воздуха 20 м³/ч на 1го человека 2.Подвижность воздуха <0.2м/с 3.Относительная влажность 40…60% 4.Тепловой комфорт

4-е определяется сочетанием 2-х температур

t_p – температура окр. воздуха, конвективная t^o ; t_r – температура окружающих поверхностей( радиационная температура). Стопроцентный объем с окружающей средой человека состоит 20…40% конвективного (t_p); 50…70% - радиационный (t_r) ; 20…40% - испарение(φ%)

Таким образом для человека более важной является t радиационная. Но желательно при проектировании применять какой то обобщающий параметр. Например:

Ч еловек лучше себя чувствует при «высокой» t_r и «низкой» t_p. Например t_r не должен быть выше для стен 32 С , для пола 28 С.

При создании системы отопления необходимо обеспечить комфортные сочетания не просто в помещении, а в каждом местоположении человека в нем. Наиболее простой вариант создания комфорта.

1. Занавески

2. Низкотемпературное отопление t_r<60 С

В проектной практике широко применяется упрощенный вариант комплексной t для оценки температурного комфорта.

T_КОМФ= (t_r+ t_p)/2 где t_r – средневесовая по окружающим поверхностям t

Комфортная t согласно нормам t_p=20…22C

19. Вероятные зоны теплового дискомфорта в помещении и решения по ликвидации дискомфортых явлений. (К,У)

20. Отопление лучистое (радиационное) и его влияние на тепловой комфорт в помещении.

Является наиболее комфортным для человека, но при этом гигиенистами ограничивается температура окружающих поверхностей, в среднем не более 40⁰С.

Полы <= 30⁰C

Потолки <= 32⁰C

Стены <= 40⁰C, но по нормам допускается 95⁰C

В ариант конструктивного решения лучистого отопления

1. Теплый пол

-электрическое

-водяное

- за счет излучения

Лучистое отопление позволяет значительно сэкономить общий расход теплоты т.к. комфорт достигается при температуре ниже на 3-5⁰C по сравнению с конвективным теплообменом.

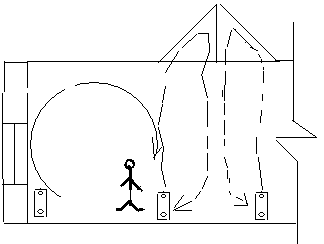

21. Конвективное отопление и его влияние на тепловой комфорт в помещении. Некомфортные зоны отапливаемых помещений. Классические неверные решения конвективных систем отопления и некоторые варианты правильных проектных решений.

К онвективное отопление обеспечивается нагреванием воздуха помещения от поверхностей отопительных приборов: радиаторов и конвекторов при естественном и значительно реже при искусственном побуждении в движении воздуха.

tср- средняя температура поверхностей отопительного прибора

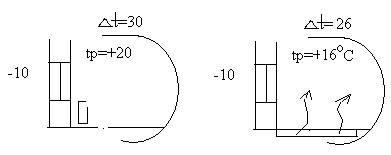

Следует обращать внимание на то, чтобы исключить с помощью системы отопления движение холодного воздуха, образующегося на наружных поверхностях стены в направлении «вниз к полу»

При отоплении высоких помещений конвективное отопление может стать дискомфортным.

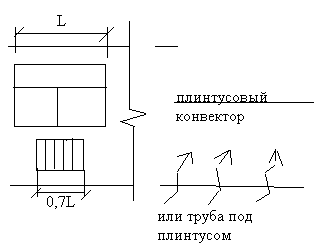

Д ля высоких помещений необходимо применять низкотемпературное конвективное отопление с распределением отопительных приборов по площади отапливаемых помещений.

Из практики применения конвективного отопления представить наиболее популярные схемы

При всех возможных вариантах запрещается вариант системы при кот. происходит нагревание несущих конструкций здания. Конвекционное отопление т.о. не должно создавать высокую подвижность воздуха у пола и должна исключать попадание нисходящих холодных потоков на поверхность пола.
