Особенности вентиляции жилых зданий. Технические устройства для организации системы естественной вентиляции квартиры.
Вентиляция жилых зданий. Вентиляция помещений жилых зданий предназначается для удаления избытков теплоты, влаги, углекислого газа, выделяемого людьми, различных газов, появляющихся в процессе приготовления пищи, и других вредностей.
Воздухообмен, необходимый для людей, невелик. Так, для ассимиляции углекислого газа в помещении требуется 46 м3/ч свежего воздуха на одного человека. С учетом нормируемой площади на одного человека расчетный воздухообмен в жилых помещениях может быть принят равным 3 м3/ч на 1 м2 жилой площади.
В помещениях жилых зданий, как правило, предусматривается естественная вентиляция. Искусственная приточно-вытяжная вентиляция проектируется в жилых зданиях, расположенных в северной строительно-климатической зоне, для подогрева холодного приточного воздуха, а также создания некоторого подпора воздуха в помещениях, чтобы предупредить его инфильтрацию через неплотности в строительных конструкциях.
Технические устройства для организации системы естественной вентиляции квартиры.
Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле. (Пример: Дверь с переточной решеткой Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.
Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).
Приток воздуха
Инфильтрация - естественный приток через неплотности наружных ограждений.
(окон, наружных дверей и стен дома)
Естественный приток воздуха через неплотности в оконных и дверных проемах
Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м2). При небольшой площади дома, около 100-140 м2, объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.
Естественный приток через проветривание
Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна
- несет за собой большие потери тепла;
- в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;
- обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.
Проветривание при полностью открытых окнах
- быстрый обмен воздуха в помещении – всего 4-10 мин; - нет эффекта охлаждения конструкций.
Проветривание при полностью открытых окнах и входной двери
- опасный для здоровья сквозняк; - максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.
Примечание.
Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.
Естественный приток через приточные стеновые и оконные клапаны
В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан. (Окно с приточным клапаном)
П
риточный
стеновой клапан
представляет собой круглый патрубок,
который монтируется в стену (насквозь),
с дух сторон закрывается решетками.
Внутренняя решетка клапана регулируется,
от полностью закрытого состояния до
полностью открытого. Устанавливать
данный клапан желательно возле оконных
проемов, тогда их можно замаскировать
тюлью, а также поступающий воздух будет
попадать в зону действия радиаторов,
что расположены под окнами.

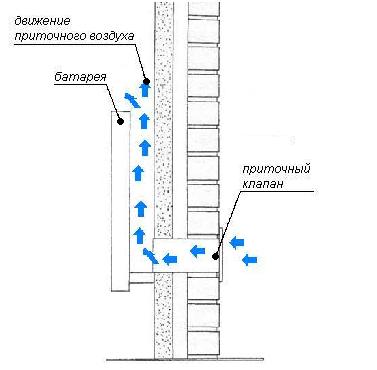

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.
Установка приточного клапана непосредственно за радиатором
Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).
Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.
Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L пр) пользуясь приведенным расчетом в статье
