49. Отражательная способность светопрозрачных материалов.

Примечание: некачественное стекло, являющееся дешевым и имеющее в своём составе значительную долю окисленного железа, пропуск не более 30% солнечного коротковолнового теплового излучения. Таким же свойством обладают дорогие тонированные и светоотражающие стёкла.

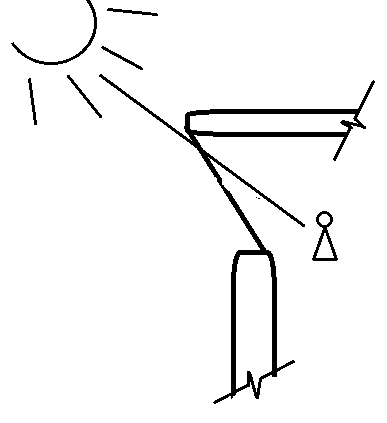

Полимерные проницаемы практически при любом угле падения. Силикатное стекло на рубеже α=60⁰,

α<60⁰-пропускает

α>60⁰-отражает

В технике и домостроение это свойство испытывают широко. Грузовые автомобили, трактора.

Данный патент широко используется в домострое Японии.

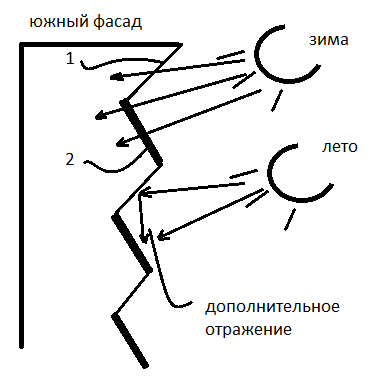

1 -светопрозрачное стекло

2-гелиоколлектор ГВС с теплоизоляцией

Обе конструкции имеют полифункциональность, что значительно снижает стоимость сооружения.

50. Традиционные решения южного фасада современных энергоэффективных (энергоактивных) зданий. (К,Д)

51. Традиционные решения восточного и западного фасадов современных энергоэффективных (энергоактивных) зданий. (К,Д)

52. Теплопроводы из стальных труб. Основные характеристики, способы соединения и монтажа стальных трубопроводов.

Применяются стальные шовные и стальные бесшовные. Последние используются при высоком давление теплоносителя и на вводах тепловых сетей здании, а также для монтажа оборудования на тепловых пункта, особенно при зависимой схеме присоединения. Подсоединение осуществляется с помощью газа или электросварки, разъемные соединения резьбовые или фланцевые. Резьбовые применяются для диаметров до 3”, фланцевые для любого диаметра.

Трубы применяются коэффициентами расширения ▼t=1,2*10^-5м/град. Расчетная эксплуатационная шероховатость внутренней поверхности k_ш≈0,1мм (0,2мм). При этом новые трубы имеют шероховатость k_ш<0,01мм, а ржавые трубы (ржавление вследствие неправильной эксплуатации) k_ш>1…2мм.

Трубы ржавеют при наличие в воде растворенного кислорода, но наиболее активно, в результате длительного отсутствия воды в системе. При нормальной эксплуатации с использованием деаэрориванной воды процесс ржавления отсутствует.

Трубы характеризуются так наз. Условным диаметром, соответствующей диаметром соединительной трубной резьбы. (d_у15-Ø1/2”; d_у20-Ø3/4”; d_у25-Ø1”; d_у32-Ø1 1/4”; d_у40-Ø1 1/2”; d_у50-Ø2”; d_у65-Ø2 1/2”; d_у80-Ø3”). Для труб бесшовных диаметры указываются в их реальном размере. (d57*3мм(нар.*толщину стенок), d133*5).

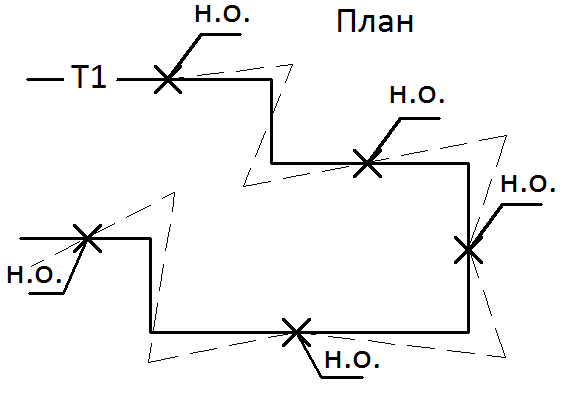

Примечание. Современные системы отопления отличаются тем, что температура трубопроводов непрерывно и динамически изменяется, что приводит к их изменению длинны стой же динамикой. Поэтому необходимо предусматривать компенсацию температурных удлинений за счет поворотов или специальных компенсаторов, а также предусмотреннием в проекте неподвижных опор.

Н еверное решение по компенсации температур удлинений приводит к конструктивному … шуму, треск. Аналогичное решение по остальным трубам приводит к деформации, а порой и разрушению самих труб. Для сравнения … степени труб между собой отметим коэффициенты линейного расширения: сталь – 1,2*, медь – 1,7*10^-5, алюминий – 2,44*10^-5(нет), полимерные – 7…8*10^-5, металлополимерные – 2,5*10^-5.
