Конвективные отопительные приборы: конвекторы.
По превалирующему виду теплоотдачи в отапливаемое помещение ОП подразделяют на: Конвективные, Радиационные (лучистые), Контактные (напр.: лежанка на русской печи) К конвективным относятся:
Секционные радиаторы (чугунные, алюминиевые, стальные и др.);
Панельные (из штампованных стальных листов);
Конвекторы в виде отдельных приборов, в виде плинтусных конвекторов, либо в виде подпольных устройств;
Ребристые трубы;
ОП в виде интерьерных конструкционных решений;

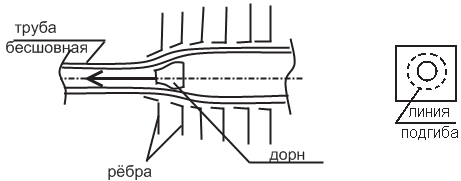

Конвекторы выполняются из круглой или прямоугольной трубы, стальной или медной, с оребрением на ней в виде пластин из сухой стали или алюминиевых сплавов. Контакт оребрения с трубой обеспечивается путем спец. Технологического процесса – дорнования.
Таким же образом изготавл. Из латунных труб с алюмин. наребрением.
На основе прямоугольной трубы:
Плинтусный конвектор: Подпольные конвекторы: Отопительные конвекторы оборудуются кожухом, кот. создает «тягу». Без него конвектор значительно снижант свою теплоотдачу. Штампованные радиаторы с конвективными поверхностями
Внутренние поверхности таких радиаторов могут быть неокрашены или окрашены спец.антикоррозийными составами.
Качество стали и технологии производства имеют решающую роль в качестве изделия.
Конвективные отопительные приборы: чугунная ребристая труба. Удельная стоимостная характеристика отопительного прибора.
По превалирующему виду теплоотдачи в отапливаемое помещение ОП подразделяют на: Конвективные, Радиационные (лучистые), Контактные (напр.: лежанка на русской печи) К конвективным относятся:
Секционные радиаторы (чугунные, алюминиевые, стальные и др.);
Панельные (из штампованных стальных листов);
Конвекторы в виде отдельных приборов, в виде плинтусных конвекторов, либо в виде подпольных устройств;
Ребристые трубы;
ОП в виде интерьерных конструкционных решений;
Качество стали и технологии производства имеют решающую роль в качестве изделия.
Особые ОП – чугунные ребристые трубы, длиной 1 или 2 м. По совместной характеристике стоимость-качество теплотехническое явл. лучшими из всех ОП.
Ребристой трубой называют конвективный прибор, представляющий собой фланцевую чугунную трубу, наружная поверхность которой покрыта совместно отлитыми тонкими ребрами.
|
|

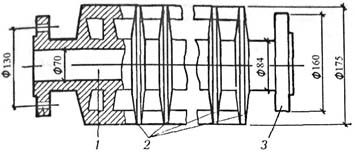

РЕБРИСТАЯ ТРУБА 1- канал для теплоносителя; 2 - рёбра; 3 - соединительный фланец. |
Площадь внешней поверхности ребристой трубы во много раз больше, чем площадь поверхности гладкой трубы таких же диаметра и длины. Это придает отопительному прибору компактность. Кроме того, пониженная температура поверхности ребер при использовании высокотемпературного теплоносителя, сравнительная простота изготовления и невысокая стоимость способствуют применению этого малоэффективного в теплотехническом отношении и многометалльного прибора (показатель теплового напряжения металла М составляет всего 0,25 Вт/(кг°С)). К недостаткам ребристых труб относятся также неэстетичный внешний вид, малая механическая прочность ребер и трудность очистки от пыли. Устаревшие ребристые чугунные трубы заменяются оребренными стальными трубами (например, прибором с прилитыми алюминиевыми ребрами).
Круглые ребристые чугунные трубы имеют длину от 0,5 до 2,0 м. Устанавливают их горизонтально в несколько ярусов и соединяют по змеевиковой форме на болтах с помощью чугунных калачей фланцевых двойных отводов и контрфланцев. Производимые до последнего времени в России некоторые виды отопительных приборов перечислены в таблице. Указаны предельно допустимое давление в рабочих условиях (рабочее давление) внутри приборов, средний коэффициент местного гидравлического сопротивления (КМС) приборов при диаметре подводок к ним Dy20, а также основная область их применения.
