41. Разомкнутая система парового отопления.

Схема разомкнутой системы парового отопления

В данной системе уровень парового котла не имеет значение

1-котёл паровой

2-отопительный прибор

3-паропровод

4-вертикальный конденсатопровод без воздуха, но с паром

5-«сухой» конденсатопровод

6- конденсатоотвод, конструкция которого не обеспечивает пропуск конденсата и препятствует пропуска пара

7-конденсированный бак(находит Р_атм)

8-конденсированный насос который включается при достижении максимального уровня и выключается при минимальном уровне. Поэтому отметки уровня в баке минимума и максимума должны согласовываться с ёмкостью парозабора. Данная схема широко применяется в настоящее время, паровая система применяется на объектах имеющих технологический пар. Один из недостатков паровой системы связан с движением попутного конденсата в пароприводе

42. Системы воздушного отопления, виды, достоинства и недостатки.

К ним исторически относятся русская огневоздушная с-ма:

для коттеджей была разработана и использовалась на территории Бел. И зап. Руси с-ма воздушного прямоточного отопления получившая название – огневоздушная, а в Европе – русская.

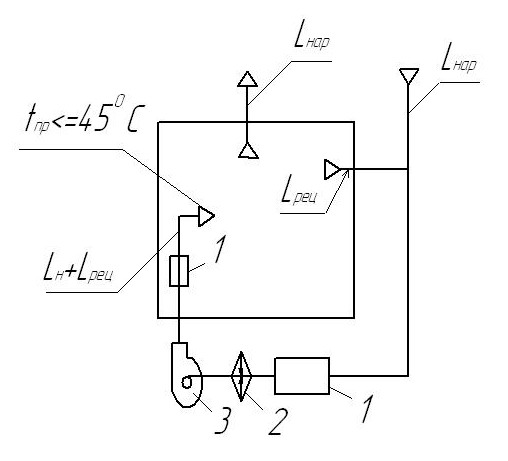

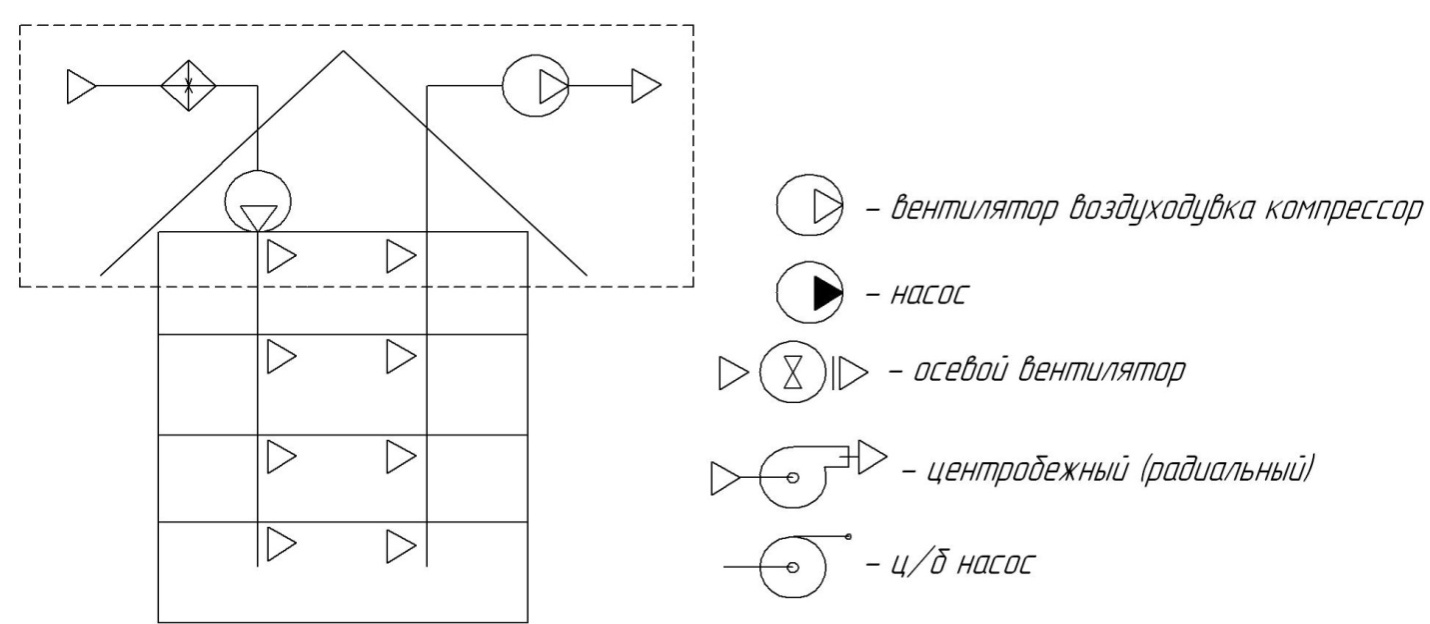

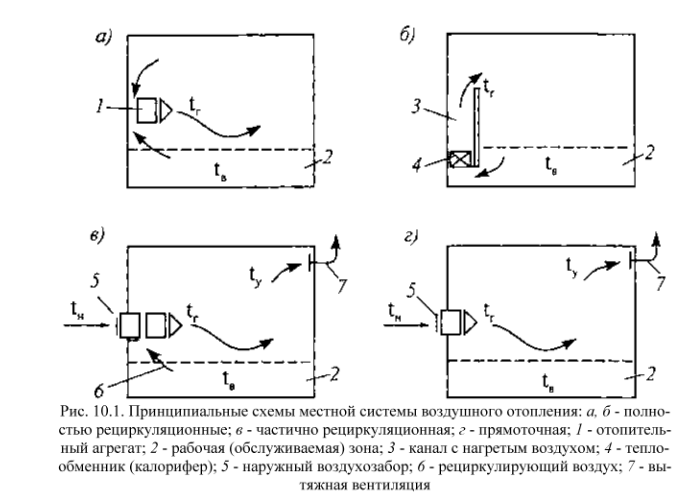

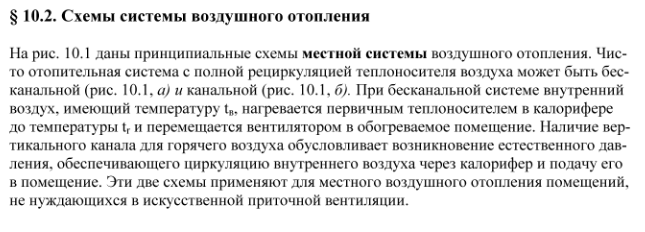

В принципиальном виде схема м/б изображена следующем образом:

L₀=L_н+L_рец

1 – шумоглушитель

2 – воздухонагреватель

3 - вентилятор

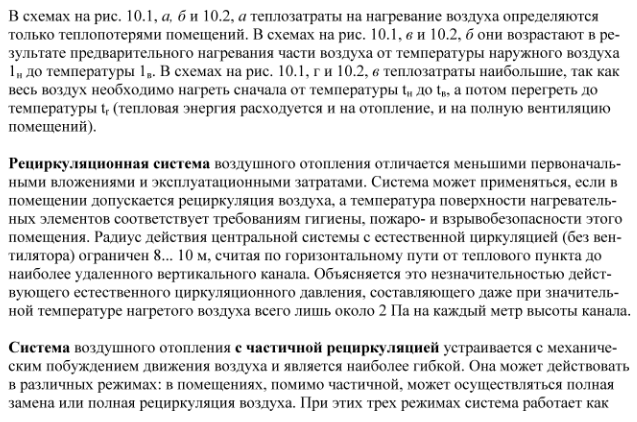

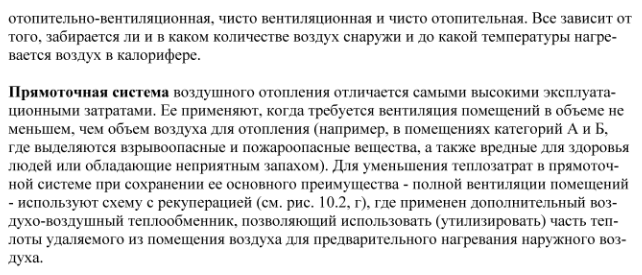

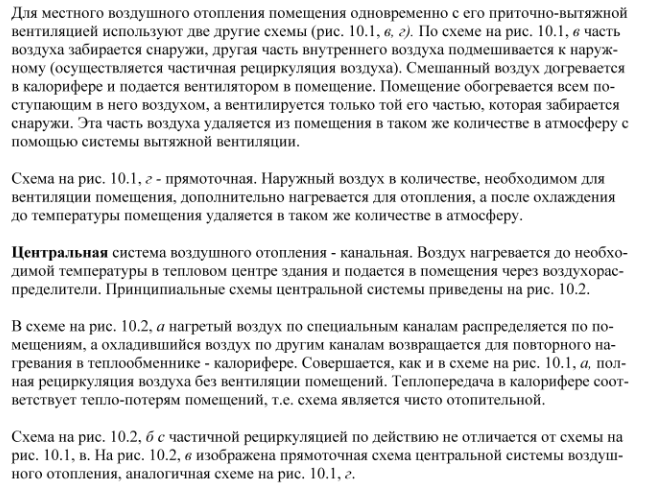

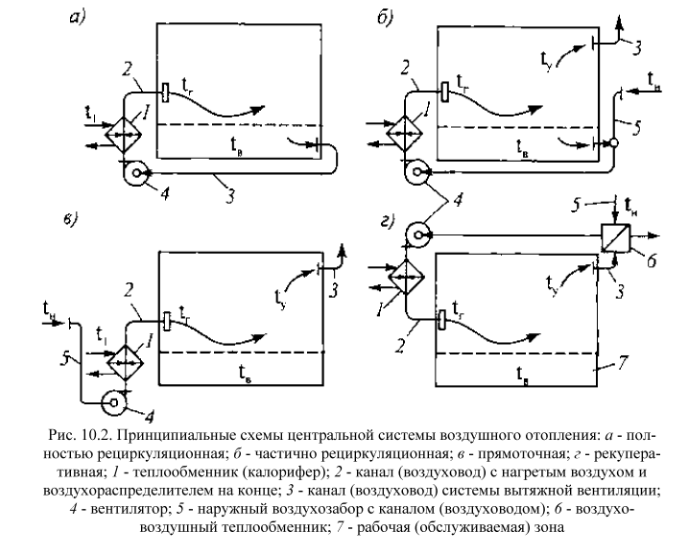

Традиционно применяются с-мы совмещающие ф-ии приточно-вытяжной вентиляции и отопления помещения без рецеркуляции воздуха.

Такие системы являются энергозатратными и в последнее время уже не применяют. Поэтому применяют различные варианты утилизации теплоты удаляемого воздуха.

43. Утилизация теплоты удаляемого воздуха систем воздушного отопления. Конструкции утилизаторов теплоты.

Применяют различные варианты утилизации теплоты удаляемого воздуха. Конструкция утилизатора может быть:

1. Рекуперативный, пластинчатый

- из алюминия

- из бумаги (сохраняет теплоту фазового перехода)

Они бывают:

- одноходовые η ≈ 50% до 65% - двухходовые η до 85%

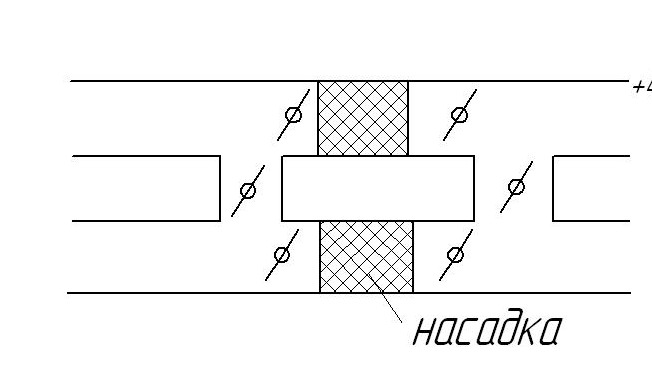

2. Регенеративный: роторного типа и с переключением теплоемкостных двух насадок.

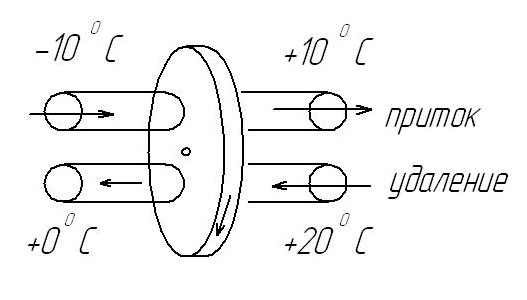

Роторного типа:

η до 85% η > 100%

1 об/мин

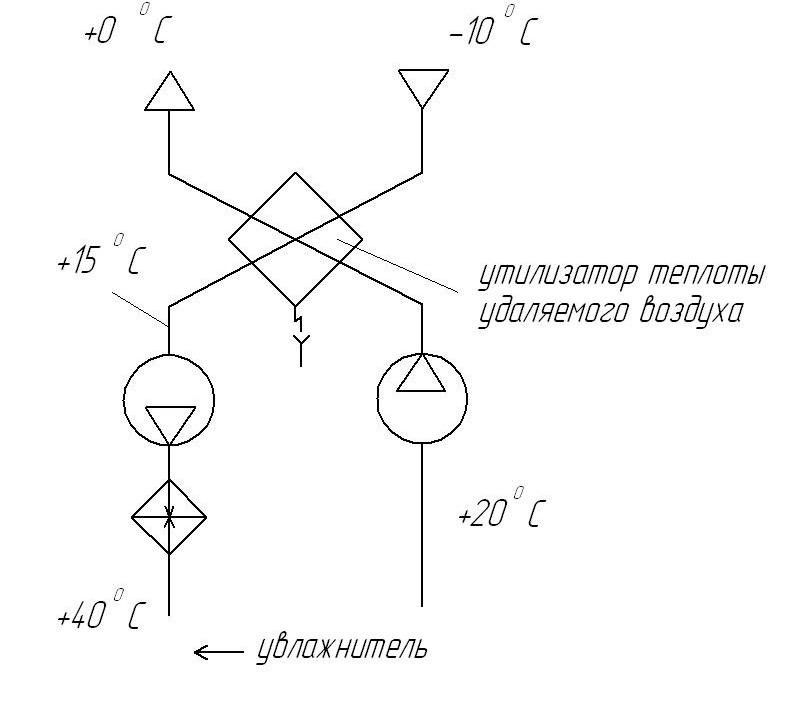

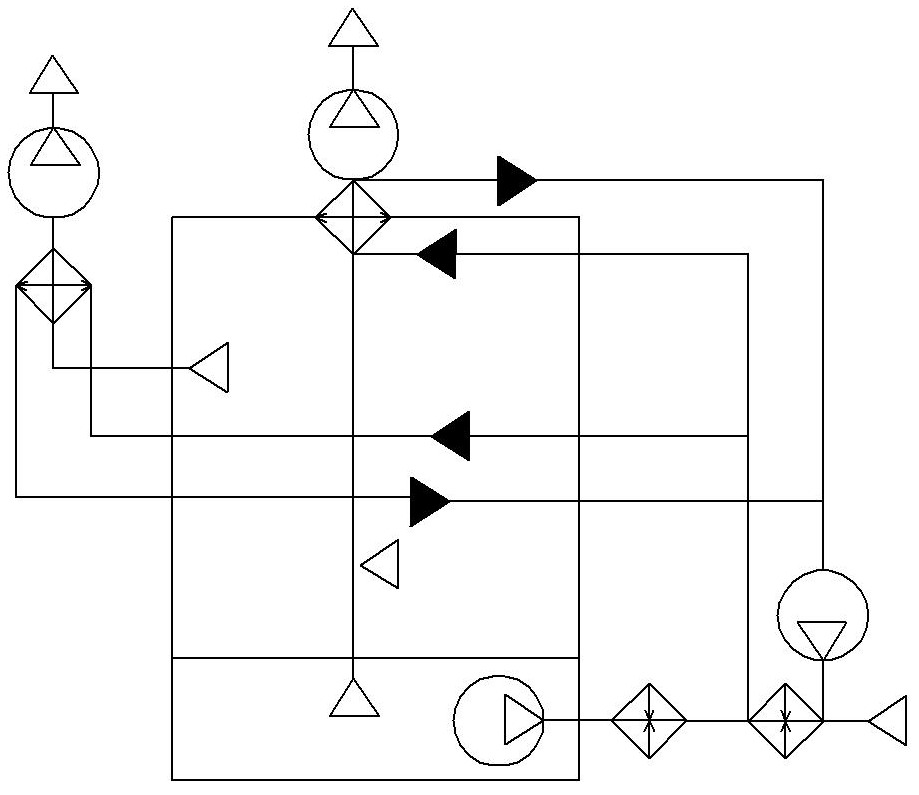

3. Утилизация теплоты с использованием промежуточного теплоносителя

44. Конвективные отопительные приборы: секционные радиаторы.

По превалирующему виду теплоотдачи в отапливаемое помещение ОП подразделяют на: Конвективные, Радиационные (лучистые), Контактные (напр.: лежанка на русской печи) К конвективным относятся:

• Секционные радиаторы (чугунные, алюминиевые, стальные и др.);

• Панельные (из штампованных стальных листов);

• Конвекторы в виде отдельных приборов, в виде плинтусных конвекторов, либо в виде подпольных устройств;

• Ребристые трубы;

• ОП в виде интерьерных конструкционных решений;

Секционные радиаторы собираются из отдельных секций на резьбовых ниппелях

Глубина секции может быть от 60 до 400 мм. Высота секции от 350 до 2500 мм. ОП из секции может иметь самый различный вид.
