Трехтрубные системы водяного отопления.
Могут использоваться только в автоматическом виде и представляются удобными в следующем случае:
1)Зонное отопление или отопление больших помещений
2)реконструкция существующих работоспособных однотрубных горизонтальных систем с целью их индивидуальной автоматизации.
Т1 →P1, Тг
Т2→P2, Т0
Т2*→P1, Т0
P1* P2=H(напор насоса)

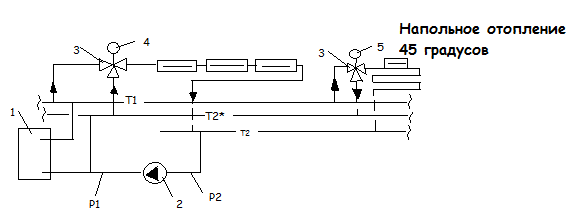

В данной системе реализуется принцип качественного регулирования в отличие от принципа количественного регулирования в однотрубных системах. Здесь с помощью регулятора 4 и 5 для поддержания заданной температуры воздуха и теплоносителя напольного отопления.Расход через отопительную систему не меняется.1-котёл или теплообменник, 2-насос с постоянной характеристикой,3- трёхходовой смесительный клапан с равнопроцентной характеристикой.
5-регулятор прямого действия с выносным датчиком.
Двухтрубные зонные системы водяного отопления.
Индивидуальное (зональное) регулирование систем водяного теплого пола
- индивидуальная покомнатная (для каждого помещения). Для автоматического поддержания заданной температуры воздуха в помещении. Таким образом, температура в помещении является задаваемой и контролируемой величиной, а температура пола – зависимой и управляемой величиной.
- индивидуальная (зональная) с датчиком в пол. Для автоматического поддержания заданной температуры пола, т.е. температура пола – задаваемая и контролируемая величина, а температура в помещении зависимая величина. Применяется на объектах, где более важна не температура в помещении, а постоянная температура пола (сауны, бассейны, аквапарки и т.п.).
На термостате задается температура. При достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур теплого пола. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата.
Системы водяного отопления с "опрокинутой циркуляцией".
Вертикальная однотрубная система с опрокинутой циркуляцией воды (обратная магистраль Т2 находиться выше приборов, подающая Т1 ниже). Данный тип системы отопления получил распространение с середины 60-ых годов, в зданиях с большим числом этажей (10 этажей и более). Типы стояков применяемых в таких системах приведены на рисунке 6. В данных системах стояки с осевым замыкающим участком не применяли, а использовали проточные стояки (стояк Б) со смещенным замыкающим участком (стояк В), а так же стояки с проточно-регулируемыми узлами (стояк А).
Хотелось бы отметить, что для большинства вертикальных однотрубных систем водяного отопления характерно одностороннее присоединение отопительных приборов к стоякам. Не смотря на то, что увеличивается количество стояков, и расход труб, зато появляется возможность уменьшить их диаметр и унифицировать приборные узлы.

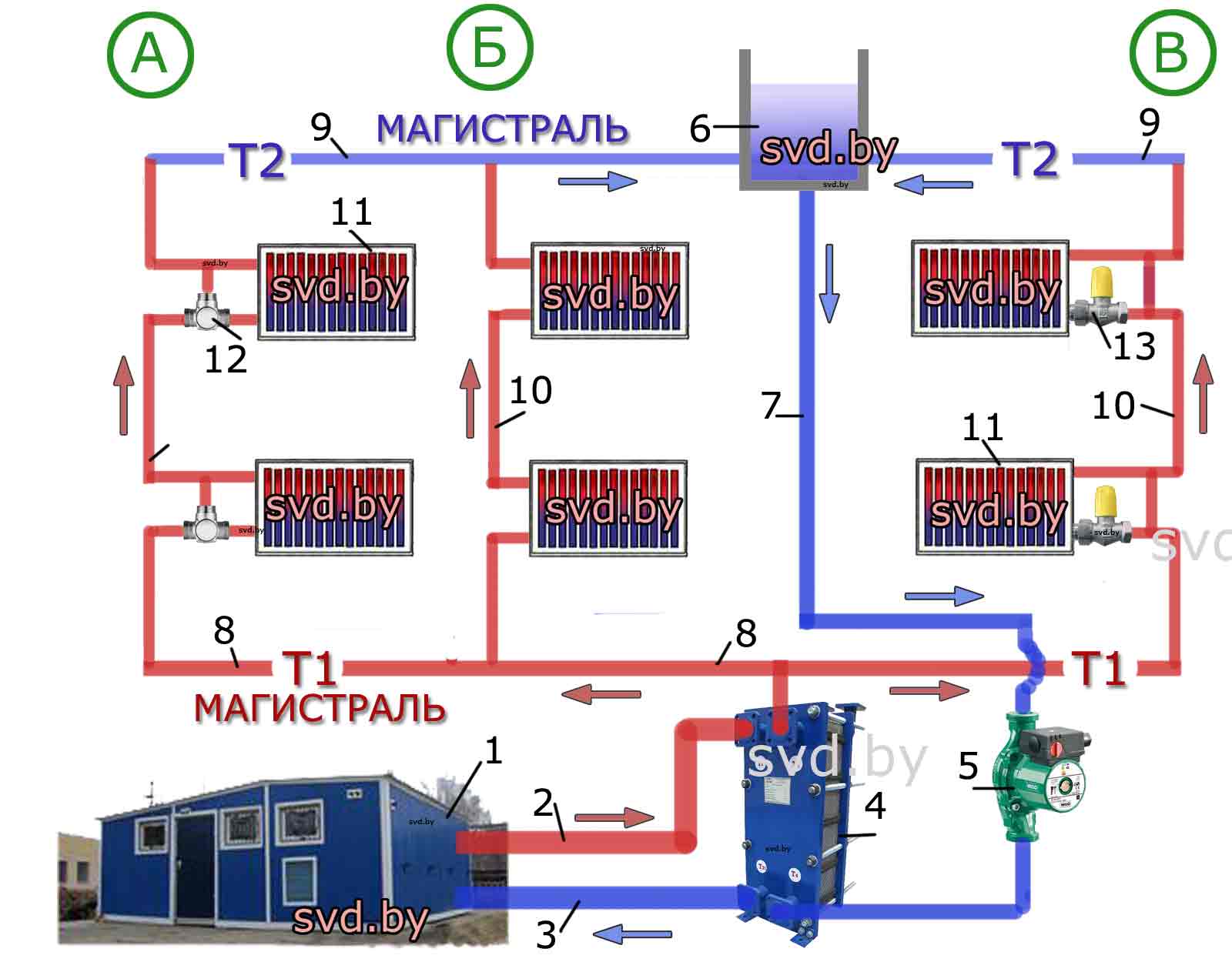

Схема вертикальной однотрубной системы отопления с опрокинутой циркуляцией.
(А) Стояк с односторонним подключением приборов и проточно-регулируемыми узлами.
(Б) Проточный стояк с односторонним подключением приборов.
(В) Стояк с односторонним подключением приборов и смещенным замыкающим участком.
(стрелками указано направление движения теплоносителя)
1-теплоснабжение от местной кательной.
2 и 3 теплотрасса от ТЭЦ к отапливаемому зданию
4- теплообменник
5- циркуляционный насос системы отопления
6- расширительный бак открытого типа
7- трубопровод расширительного бака.
8 и 9- подающая магистраль (Т1) и обратная магистраль (Т2)
10- стояки системы отопления
11- отопительные приборы
12- трехходовой термостатический клапан.
13- термостатический клапан (проходной).
Таким образом, можно подытожить, что вертикальные однотрубные системы отопления с приборными узлами всех типов (с проточными, с замыкающими и проточно-регулируемыми), как правило, применяют в зданиях, имеющих 3-9 этажей и более.
