В зависимости от схемы соединения труб с отопительными приборами системы бывают:
бифилярные с последовательным соединением сначала всех первых половин приборов, затем для течения воды в обратном направлении всех вторых половин.
БИФИЛЯРНАЯ СИСТЕМА ОТОПЛЕНИЯ— установка водяного отопления с. отопительными приборами в стояках и ветвях, раздел. на 2 равные части ("а" и "б"), последовательно соедин. 1 трубой (сначала все части "а", затем все части "б"). Теплоноситель (вода) в частях каждого отопит, прибора движется в противоположных направлениях с разл. темп-рой, что создает равенство среднеарифметич. темп-ры теплоносителя во всех отопит, приборах системы. Бифилярная система отопления по гидравлич. связи частей отопит, приборов (последоват. соединение) относится к однотрубным системам водяного отопления, а по условиям теплопередачи приборов — к двухтрубным системам отопления.
Схемы бифилярной системы отопления с вертик. стояками и горизонт. ветвями аналогичны схемам однотрубной системы. В вертик. Б.со. устраиваются, как в однотрубной системе с нижней разводкой, П-образныс стояки. По такой схеме до конца 80-х гг. устраивалось папельно-лучистое отопление отд. типов крушюпаи. жилых зданий, где использо-пались трубчатые нагреват. элементы, встроенные вместе со стояками во внутр. бетонный слой наружных стеновых панелей. При этом нагреват. элементы каждого помещения делились на 2 змеевика, а каждый змеевик отд. присоединялся к восходящей и нисходящей частям стояка. В горизонтальных двухтопочных системах отопления применяются трубчатые отопительные приборы — конвекторы, трубы отопительные (ребристые и гладкие), бетонные радиаторы приставного типа, стальные и чугунные радиаторы — только при двухрядной установке. В горизонт, системе, как и в однотрубной с. проточными приборными узлами отопления, невозможно индивид, количеств, регулирование теплоотдачи отд. отопит, приборов, поэтому проводится регулирование сразу всей цепочки приборов или каждого прибора "по воздуху", если устанавливаются конвекторы с. воздушным клапаном (напр., типа "Универсал"). Б.со . с. горизонт. пофасадными ветвями наиболее часто используется в производств, и с.-х. зданиях.
Двухтрубные вертикальные системы водяного отопления.
Двухтрубная система отопления (предпочтительна, эффективна) предполагает параллельно одновременную раздачу тепла каждому радиатору по стояку по одной трубе и слив теплоносителя из каждого радиатора в другую трубу, расположенную рядом.
Двухтрубная система позволяет достаточно легко и дешево осуществить поквартирный учет потребленной тепловой энергии. К сожалению, такие системы крайне редко встречаются в многоэтажных домах.
Схем и систем подключения может быть множество, но в основном используются только эти.
Состав:
Тепловой пункт
Магистрали
Отдельные стояки и ветви
Отопительные приборы
Схемы подключения:

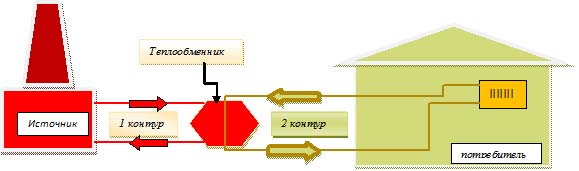

Независимая (открытая) схема подключения — схема присоединения системы теплопотребления к тепловой сети, при которой теплоноситель (перегретая вода), поступающий из тепловой сети, проходит через теплообменник, установленный на тепловом пункте потребителя, где нагревает вторичный теплоноситель, используемый в дальнейшем в системе теплопотребления.
В открытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети дома, используется не только как теплоноситель и может частично отбираться потребителем из тепловой сети дома.

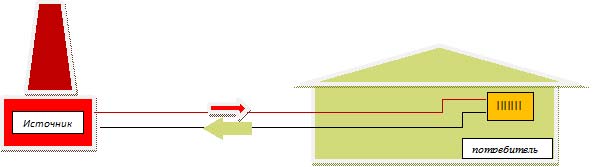

Зависимая (закрытая) схема подключения — схема присоединения системы теплопотребления к тепловой сети, при которой теплоноситель (вода) из тепловой сети поступает непосредственно в систему теплопотребления.
В закрытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети дома, используется только как теплоноситель(потребителем из тепловой сети не отбирается). В закрытых системах теплоснабжения, сетевой водой в теплообменных аппаратах осуществляется нагрев холодной водопроводной воды. Затем нагретая вода, по внутреннему водопроводу, подается к водоразборным приборам жилых, общественных и промышленных зданий.
