Вопрос №17. Классификация и типы свай и свайных фундаментов. Определение несущей способности забивных и буронабивных свай практическим методом

Сваей называют погруженный в готовом виде или изготовленный в грунте стержень, предназначенный для передачи нагрузки от сооружения на грунт основания. Отдельные сваи или группы свай, объединенные поверх распределительной плитой или балкой, образуют свайный фундамент. Распределительные плиты или балки, объединяющие головы свай, выполняются, как правило, из железобетона и называются ростверками. Ростверк воспринимает, распределяет и передает на сваи нагрузку от расположенного выше сооружения.

Типы свайных ростверков: а, б – низкий; в – высокий

Свая, находящаяся в грунте, может передавать нагрузку от сооружения либо через нижний конец (пята), либо совместно с боковой поверхностью сваи за счет трения последней об грунт. В зависимости от этого, по характеру передачи нагрузки на грунт сваи подразделяются на

а) сваи-стойки

б) висячие сваи (сваи трения)

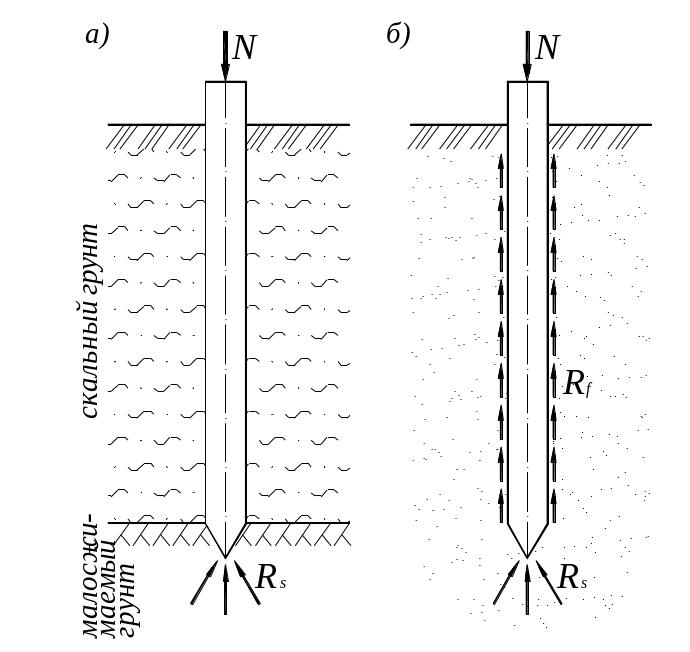

Рис.11.2. Схемы передачи нагрузки сваями на грунты основания:

а – сваи-стойки ; б – висячие сваи

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые или малосжимаемые грунты (крупнообломочные грунты с песчаным наполнителем, глины твердой консистенции). Такие сваи практически всю нагрузку передают через нижний конец, т.к. при их малых вертикальных перемещениях не возникают условия для возникновения сил трения на ее боковой поверхности.

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольной силы (N) свая получает перемещение (дает осадку), достаточное для возникновения сил трения между боковой поверхностью сваи и грунтом. В результате нагрузка на основание передается как боковой поверхностью, так и нижним концом сваи. Несущая способность такой сваи определяется суммой сопротивления сил трения по ее боковой поверхности и грунта под острием:

По расположению свай в плане различают следующие виды свайных фундаментов:

1. одиночные сваи применяют под легкие сооружения в качестве опор

2. группы свай (свайный куст), устраивают под колонны или отдельные опоры конструкций, передающие значительные вертикальные нагрузки (рис. 11.3а).

3. ленточные свайные фундаменты устраивают под стены зданий и другие протяженные конструкции.

4. сплошные свайные поля устраивают под тяжелые сооружения башенного типа, имеющие ограниченные размеры в плане. Сваи располагаются в определенном порядке под всем сооружением (рис. 11.3 в).

Практический метод (по таблицам СНиП). Широко применяется в практике проектирования, позволяет определить несущую способность сваи по данным геологических изысканий. Метод базируется на обобщении результатов испытаний большого числа обычных и специальных свай вертикальной статической нагрузкой, проведенных в различных грунтовых условиях с целью установления предельных значений сил трения, возникающих между сваей и окружающим грунтом, и предельного сопротивления грунта под ее концом.

В результате составлены таблицы расчетных сопротивлений грунтов, которые позволяют определить сопротивление боковой поверхности и нижнего конца сваи и, просуммировать полученные значения по формуле:

F_d = ()

Найти ее НС F_d (kH)

R и f_i - затабулированы

R→Z_o – расстояние от поверхности до низа сваи; крупность песчаного грунта или I_L глинистого грунта.

f_i→Z_i – расстояние от поверхности до середины рассматриваемого слоя, крупности песчаного грунта или I_L глинистого грунта.

Этот метод, как правило, дает заниженное значение НС сваи.
