69. Метод «стена в грунте». Свайные и траншейные стены.

Сущность этого метода: в грунт под защитой глинистого раствора отрывают глубокую траншею шириной 0,5…0,8 м, а затем с помощью бетонолитной трубы производится бетонирование, причем по мере заполнения траншеи трубу поднимают вверх. Для получения жб фундаментов в траншею предварительно укладывают арматурный каркас. В некоторых случаях применяют сборные жб элементы, имеющие выпуски арматуры. «Стена в грунте» может служить креплением стенок котлована, стен подземных этажей и фундаментом. Устойчивость обеспечивается с помощью анкеров или распорок. В некоторых случаях фундамент, устраиваемый методом «стена в грунте» формируют с помощью бурения и заполнения бетоном секущихся скважин: под защитой раствора бентонитовой глины бурят сначала две скважины с шагом, равным полутора диаметра. Затем их заполняют бетонной смесью и после начала схватывания бетона, но до набора им значительной прочности, бурят третью скважину между ними с последующим заполнением бетонной смесью и т.д.

Выдерживают сжимающие и горизонтальные нагрузки, а также изгибающие моменты большой интенсивности.

Последовательность выполнения работ:

В грунте отрывается траншея на проектную глубину с врезкой в водоупор (в = 60..100 см; Н = 40..50 м).

Разработка траншеи ведётся под глинистым раствором.

Траншея бетонируется методом ВПТ – создаётся бетонная (ж/б) стенка.

Глинистые частицы раствора (монтмориллонита) не только смачиваются водой, но вода проникает внутрь кристалла и глина разбухает, увеличиваясь в объеме до 200 раз. Монтмориллонитовая глина обладает свойством тиксотропии, что позволяет удерживать стенки траншеи.

Давление от раствора должно быть больше давления окружающей среды. Для того чтоб удержать давление в устье траншеи применяют форд шахту (металлическую или ж/б).

70. Противофильтрационные диаграмм, завесы, ванны.

1.Противофильтрационная завеса - преграда для фильтрационного водного потока, создаваемая в основании и в местах береговых примыканий водоподпорных гидротехнических сооружений путём нагнетания в грунт через буровые скважины различных растворов. Основное назначение противофильтрационной завесы - уменьшение расхода фильтрационного потока и потерь воды из водохранилища и снижение фильтрационного давления на сооружение. В зависимости от рода грунта и его инженерно-геологических свойств для устройства противофильтрационной завесы применяют цементацию, горячую и холодную битумизацию, глинизацию и др. способы.

2.Противофильтрационные устройства из полиэтиленовой пленки подразделяются на:

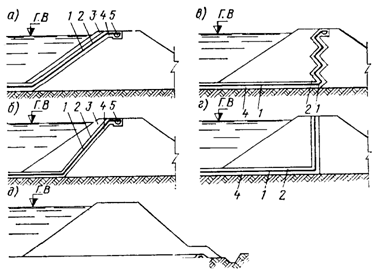

а) экраны, устраиваемые на поверхности напорных откосов плотин, дамб, берегов, а также по дну чаши водоема (рис. 1, а) и основанию дамбы (рис. 1,д);

б) диафрагмы вертикальные (рис. 1, в, г) или наклонные (рис. 1, б), устраиваемые в теле плотин или дамб;

в) понуры, являющиеся продолжением экранов и устраиваемые на участке дна водоема, примыкающем с напорной стороны к плотине или дамбе.

3.Противофильтрационные ванны-устраивают на полигонах ТБО, сельхозпостроек, представляет вырытый котлован, изолированный уплотнённым грунтом или полимерами, для предотвращения проникновения вредных веществ в почву.
