62.Набивные фундаменты и сваи, особенности их работы и области применения

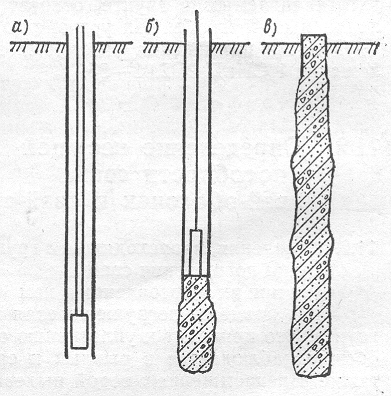

С ваи с полным вытеснением грунта называются набивными сваями. Для их устройства в грунт погружается либо инвентарный сердечник для образования полости, либо инвентарная труба с бетонной пробкой, с теряемым или раскрывающимся наконечником. После погружения на необходимую глубину по мере заполнения образовавшейся полости бетоннойсмесью инвентарную трубу постепенно извлекают.

Набивные виброштампованные сваи устраиваются аналогично набивным, но при поднятии инвентарной трубы с вибрацией ее систематически опускают несколько раз вниз. Это приводит к расширению ствола сваи при жесткой бетонной смеси. Иногда такие сваи делают, образуя скважину бурением.

Сваи с извлекаемой оболочкой.

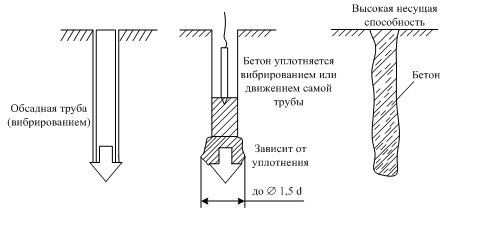

Сущность изготовления таких свай заключается в погружении в грунт оболочки с наконечником на нижнем конце путем бурения, забивки или вибрирования. После погружения оболочки скважину начинают заполнять бетонной смесью. По мере бетонирования скважины оболочку извлекают, оставляя наконечник в грунте.

Преимущества такого способа: - погружение трубы без ударов-взрывов

Частотрамбованные сваи

Сваи изготовляют в МЕ оболочках, опирающихся на ж/б наконечники, которые остаются в грунте после извлечения трубы. После забивки до проектной отметки во внутреннюю полость подают бетон.

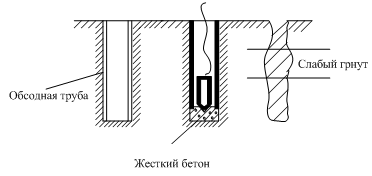

Бетон укладывают во внутреннюю полость предварительно забитой до отметки МЕ трубы с закрытым пробкой нижним концом. Пробка из жеского бетона после забивки обсадной трубы выбивается в грунт.

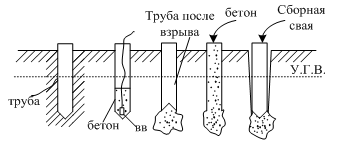

Сваи с неизвлекаемой оболочкой делают при невозможности качественного изготовления свай с извлекаемой оболочкой. В нижней части сваи производят камуфлетный взрыв, при котором оболочка разрывается и образовавшаяся полость заполняется предварительно уложенной в оболочку бетонной смесью.

Недостатки набивных свай:

1. Трудность контроля их качества и необходимость выдерживания до приобретения бетоном проектной прочности.

2. Подвержены действию агрессивных вод, агрессивных веществ. Во избежание последнего применяют сваи с не извлекаемой оболочкой, лучше всего полимерной.

Достоинства: Экономичность (малый расход арматуры). Отсутствие динамических воздействий при производстве работ. Размеры (длина и попереч сечение) любые, поэтому несущая способность большая.

63.Характер взаимодействия различных свай с грунтами при разных видах нагрузок (горизонтальных, вертикальных, моментных)

Свая, загруженная N или M, подвергается изгибу. Грунт препятствует смещению сваи. При таком смещении сваи грунт уплотняется и его сопротивление возрастает, в самых поверхностных слоях наблюдается выпор грунта. Расчёт чаще всего ведут по деформациям. В качестве допустимого принимают смещение в 1 см. Для увеличения жёсткости системы голову сваи прочно заделывают в ростверке. Горизонтальное перемещение уменьшается. Расчёт сваи ,воспринимающих действие N, M, приводится в приложении 1 СНиП. Несущую способность свай, работающих на горизонтальную нагрузку, определяют по:
