4.1.5 Фактическое давление на сваю
Фактическое максимальное и минимальное давление на сваю определяем по формуле:
(4,10)
где:
расчётные
нагрузки по I
группе предельных состояний (определяем
путем умножения
на коэффициент надежности по нагрузке
k
=1.2);
-
фактический вес ростверка с коэф.надежности
по нагрузке-1.1 ,согл.
табл.1[6], кН;
-
вес грунта на уступах ростверка с
коэф.надежности по нагрузке-1.15 согл.
табл.1[6], кН;
-
вес свай в фундаменте с коэф.надежности
по нагрузке-1.1 , согл.
табл.1[6], кН;
n - количество свай в фундаменте или на 1 пог. м.; n - количество свай в фундаменте или на 1 пог. м.;
-
глубина заложения ростверка, м;
У-расстояние от главной центральной оси подошвы ростверка до оси наиболее удалённой сваи;
Уi-расстояние от главной центральной оси подошвы ростверка до оси каждой сваи;
.
.
.
Принимаем для расчета сваю длиной 6 м (по таб.Г.1[1]) С 60.30-6, сечением 300×300).

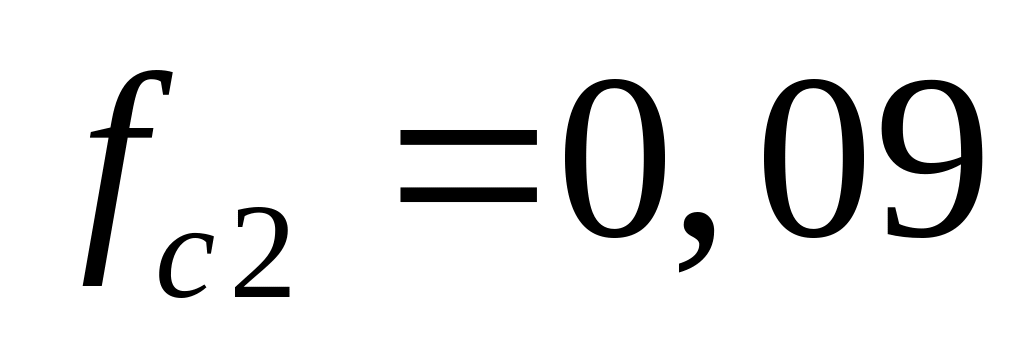

Среднее значение предельного сопротивления грунта под нижним концом забивной сваи по данным статического зондирования в рассматриваемой точке определяем по формуле(4,4):
.
Среднее значение предельного сопротивления грунта на боковой поверхности сваи по данным статического зондирования грунта в рассматриваемой точке определяем по формуле(4.5):
Таблица 4.2К определению
,МПа |
β2i |
hi,м |
|
|
h1=2,2 |
|
|
h2=2,5 |
|
|
h2=1,25 |
Расчетная нагрузка на сваю определяется по формуле(4,6):
Расчетную нагрузку на сваю, допускаемую по прочности материала ствола определяем по формуле(4,7):
Определив
расчетные нагрузки на сваю по грунту и
материалу, для дальнейших расчетов
принимаем меньшую из двух:

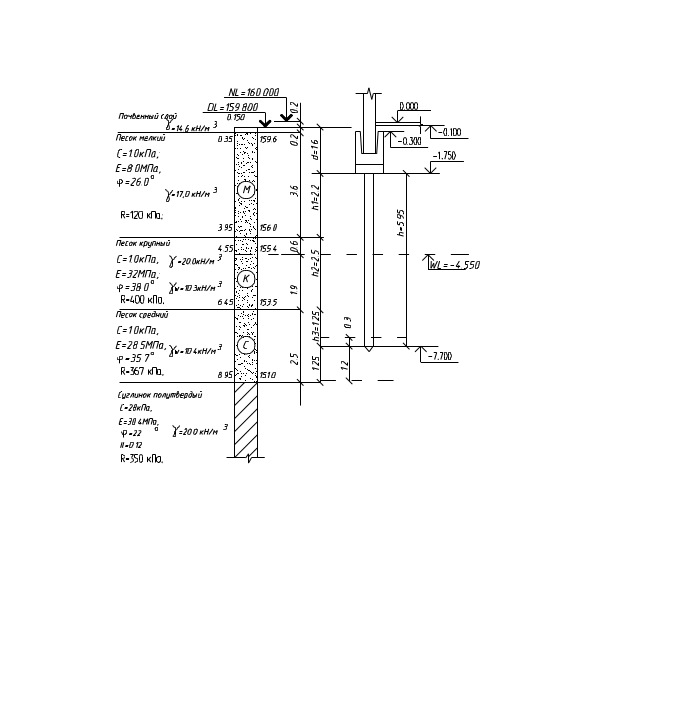

Рисунок 4.3 Схема к определению несущей способности свай по данным статического зондирования

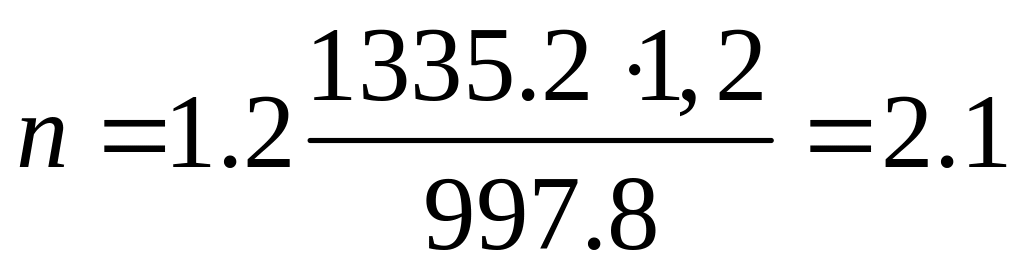

Предварительно количество свай в фундаменте определяем по формуле(4,8):
Принимаем n=3шт.

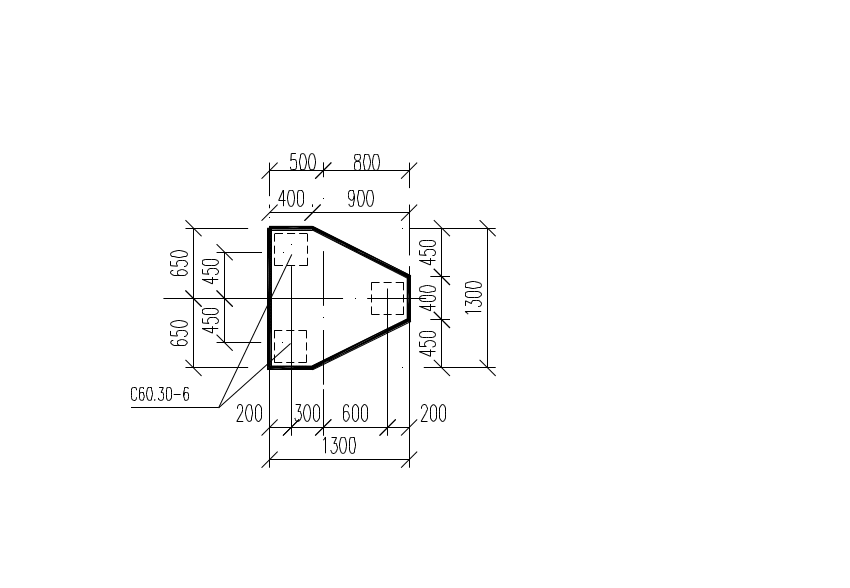

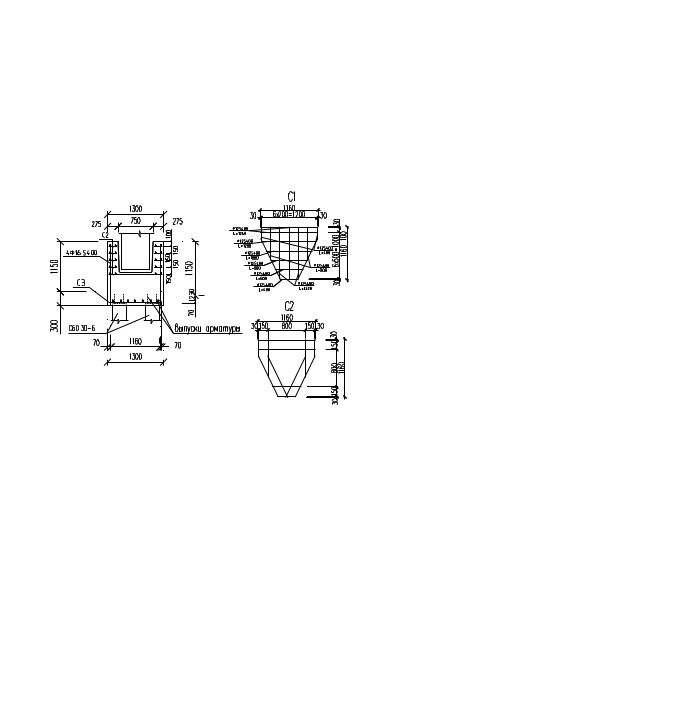

Рисунок 4.4 Конструирование ростверка
Фактическое максимальное и минимальное давление на сваю определяем по формуле(4,10):
Sрост.=1,3*0,4+0,9*0,4+2(0,9*0,45/2)=1,28м2.
.
.
.
,
условие выполняется, следовательно,
количество свай не меняем.
Рисунок 4.5 Армирование ростверка
4.1.6 Проверка условного фундамента по деформациям
Для оценки общей устойчивости свайного фундамента и определения его стабилизированной осадки необходимо определить вертикальные напряжения в грунте в плоскости, проходящей через острия свай. При этом свайный фундамент рассматривается как условный массивный фундамент, в состав которого входят ростверк, сваи, грунт межсвайного пространства и некоторый объем грунта, примыкающего к наружным сторонам свайного фундамента.

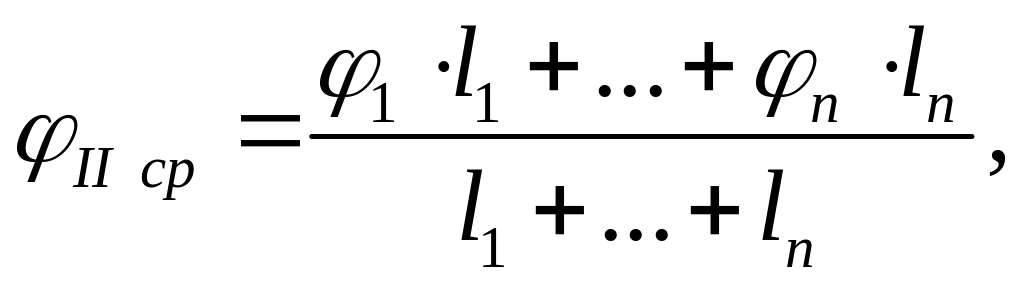

Определяем среднее значение угла внутреннего трения грунта по формуле:
(4.11)
где
-расчетные
значения углов внутреннего трения
грунта(град) в пределах соответствующих
участков свай
,м;
Давление по подошве условного фундамента от расчетных нагрузок не должно превышать расчетного давления на грунт:
,
(4.12)
где NII – расчетная нагрузка на фундамент уровня обреза, кН;

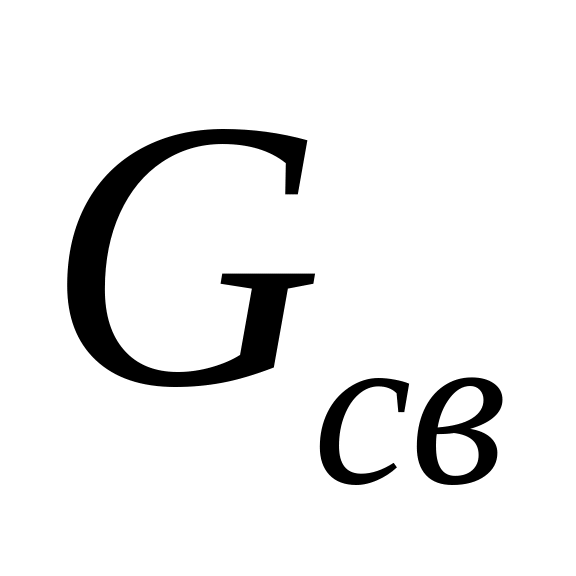

GII,p, GII,гр, GII,св – соответственно вес ростверка, грунта, свай, кН;
Ам=ВмLм – площадь подошвы условного фундамента, м2;
-
ширина

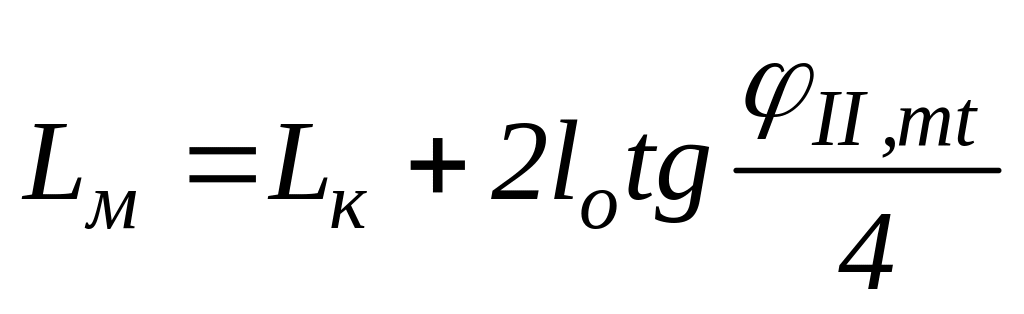

условного фундамента, м;
-
длина условного фундамента, м; - для
ленточного фундамента Lм
= 1 м;
R - расчетное сопротивление грунта основания под подошвой условного фундамента, определяемое по формуле (3.4), кПа.
Определяем ширину условного фундамента:
м2.
GII,p = 1,28·0,3·25 =9,6кН/м3.
GII,св = (0,3·0,3·6,0·25) · 3 =40,5 кН/м3.
GII,гр = (0,2*8,41-0,2*1,28)*14,6+(3,6·8,41-1,4·1,28 -2,2·0,3·0,3·3)·17+(0,6·8,41-
-0,6·0,3·0,3·3)· 20+(1,9·8,41-1,9·0,3·0,3·3)·10,3+(1,25·8,41-1,25·0,3·0,3·3)·10,4= 850,6кН/м3.
Вычислим расчётное сопротивление для условного фундамента по формуле(3.4):
,
при L/H=42/16,6=2,5.

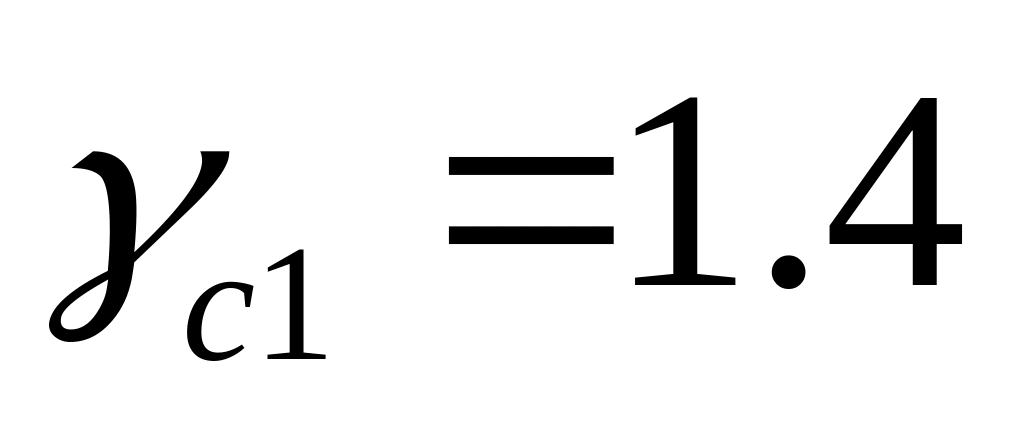

по
табл. В3 [1], при
.
,
.
