5.2 Выбор трансформаторов подстанции 330/10кВ.
Согласно заданию ПГВ завода питается от ИП. Определим необходимую мощность трансформаторов подстанции ПГВ для питания.
Определяем мощность трансформаторов ПГВ
Принимаем к установке на подстанции ПГВ силовые трансформаторы ТРДН-32000-330/6,3.
Определяем фактический коэффициент загрузки (с учетом работы на полную нагрузку завода)
Характеристики трансформаторов ТРДН-32000-230/6,3 принимаемых к установке приведены в таблице 9
Таблица 9. Характеристики трансформаторов ТРДН-32000-230/6,3
Тип трансформатора |
Мощность, кВА |
Uвн, кВ |
Uнн, кВ |
Pхх, кВт |
Pкз, кВт |
Uкз, % |
Iхх, % |
ТРДЦН-25000-330/10,5 |
25000 |
350 |
10,5 |
45 |
195 |
10,2 |
0,2 |
6 Выбор конструкции ру10кВ и цеховой ктп.
Распределительные устройства ЗРУ10кВ ПГВ завода расположены в отдельных помещениях.
Для установки в РУ10кВ предприятия принимаем комплектные распределительные устройства серии КСО производства предприятия «Эра-Спб». Ячейки используются в качестве распределительных устройств напряжением 6-10кВ трансформаторных подстанций, а также в качестве распределительных пунктов.
Технические и эксплуатационные характеристики ячеек «приведены в таблице 10
Таблица 10 - Характеристики ячеек
Параметр |
Единицы изм. |
Значение |
Номинальное рабочее напряжение |
кВ |
10,0 |
Наибольшее рабочее напряжение |
кВ |
12,0 |
Номинальный ток сборных шин |
А |
630 - 4000 |
Номинальный ток главной цепи отх.лин. |
А |
630 - 3150 |
Ток термической стойкости |
кА |
20 - 50,0 |
Время протекания тока терм. стойкости |
с |
1,0 |
Предельный сквозной ток (амлитуда) |
кА |
125 |
Номинальное напряжение вспомогательных цепей |
В |
до 220 |
Нижнее значение температуры окр.ср. |
ºС |
-25 |
Климатическое исполнение по ГОСТ 15150 |
- |
У3 |
Габаритные размеры шкафов КРУ ширина глубина высота |
мм мм мм |
600, 750 1300 2150, 2320 |
Масса |
кг |
от 540 |
Изоляция по ГОСТ 1516.3 |
- |
уровень б |
Вид изоляции |
- |
воздушная |
Вид высоковольтного присоединения |
- |
воздуш, кабель |
Наличие выкатных тележек для ВВ |
- |
да |
Распределительное устройство формируется из отдельных шкафов, в каждом из которых размещается аппаратура одного присоединения к сборным шинам.
С целью обеспечения безопасности при возникновении электрической дуги шкафы с выдвижными элементами разделены металлическими перегородками на четыре отсека: отсек сборных шин, отсек выдвижного элемента, отсек трансформаторов тока и присоединений, отсек вспомогательных цепей.
Для цеховой трансформаторной подстанции ТП-11 принимаем к установке комплектную трансформаторную подстанцию КТП-400-10/0,4-03-УЗ производства завода «УЗТТ» с трансформаторами ТМГ-400-10/0,4 производства ООО «УЗТТ».
Поскольку длина кабельной линии от ЗРУ10кВ то ТП-2 менее 1км установка вводного коммутационного аппарата не требуется.
Характеристики комплектной трансформаторной подстанции приведены в таблице 11
Таблица 11 Характеристики КТП -400-10/0,4 03-УЗ
Параметр |
Единицы изм. |
Значение |
Мощность силового трансформатора |
кВА |
400;630; 1000; 1600 |
Номинальное напряжение на стороне ВН |
кВ |
6; 10 |
Наибольшее напряжение на стороне ВН |
кВ |
7,2 ; 12 |
Номинальное напряжение на стороне НН |
кВ |
0,4; |
Ток термической стойкости на стороне ВН в течение 1с |
кА |
20 |
Ток электродинамической стойкости на стороне ВН |
кА |
51 |
Ток термической стойкости на стороне НН в течение 1с |
кА |
20 |
Ток электродинамической стойкости на стороне НН |
кА |
50 |
Климатическое исполнение по ГОСТ 15150 |
- |
У3, Т3 |
Габаритные размеры шкафов РУНН ширина глубина высота |
мм мм мм |
500-1200 1340 2380 |
Масса |
кг |
280-380 |
Виды высоковольтных присоединений |
- |
Кабелем вниз, вверх |
Виды выводов РУНН |
- |
Шинами вверх, Шинами вниз, Кабелями вверх Кабелями вниз |
7 Предварительный выбор проводников.
7.1 Выбор проводников питающих линий и распределительной сети 10кВ.

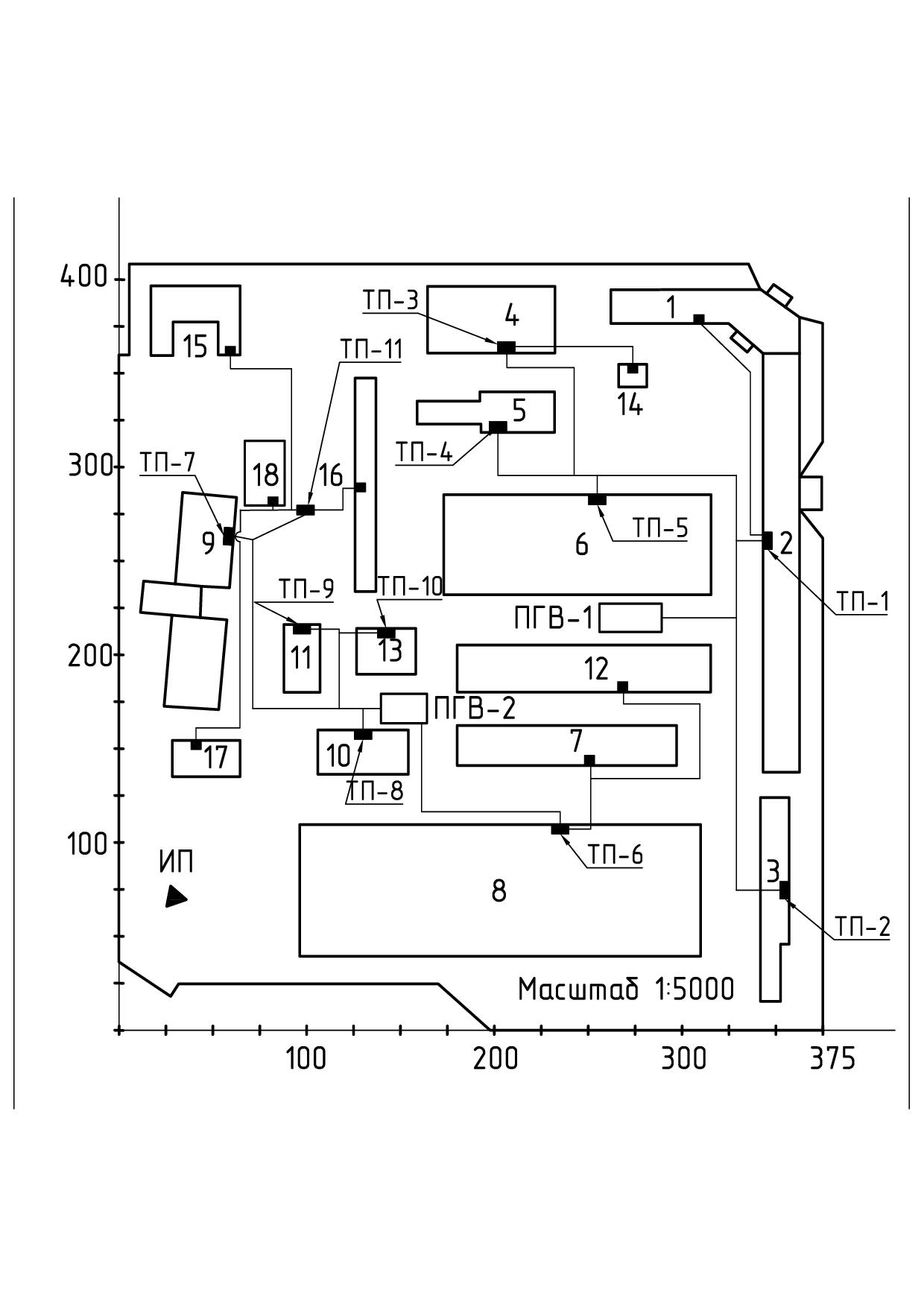

Рис.4 Трассы кабелей фидеров и распределительной сети 10кВ и 0,4кВ.
Расчетная нагрузка питающих фидеров завода с учетом компенсации реактивной мощности и аварийного режима работы линии (резервирования)
принимаем для
питающих фидеров провода марки АС-240/39
с длительно допустимой токовой нагрузкой
.
Аналогично произведен выбор всех кабельных линий распределительной сети 6кВ завода. Принятые марки и сечения проводников приведены в таблице 12.
Таблица 12 Выбор проводников фидеров и распредсети 10кВ.
Откуда |
Куда |
Длина,м |
Марка кабеля |
Сечение жил, мм2 |
Iдоп,А |
Iрасч,А |
ИП |
ПГВ330/10-1 |
16300 |
АС |
3*240 |
610 |
60,7 |
ИП |
ПГВ330/10-2 |
16300 |
АС |
3*240 |
610 |
60,7 |
ПГВ330/10-1 |
ТП-1 |
150 |
ПвВ |
3*50 |
176 |
169,1 |
ПГВ330/10-1 |
ТП-2 |
300 |
ПвВ |
3*50 |
176 |
172,3 |
ПГВ330/10-1 |
ТП-3 |
400 |
ПвВ |
3*35 |
144 |
38,2 |
ПГВ330/10-1 |
ТП-4 |
350 |
ПвВ |
3*150 |
358 |
301,2 |
ПГВ330/10-1 |
ТП-5 |
250 |
ПвВ |
2(3*95) |
251 |
467,2 |
ПГВ330/10-2 |
ТП-6 |
150 |
ПвВ |
3*70 |
212 |
184,9 |
ПГВ330/10-2 |
ТП-7 |
250 |
ПвВ |
3*35 |
144 |
80,1 |
ПГВ330/10-2 |
ТП-8 |
50 |
ПвВ |
3*95 |
251 |
213,7 |
ПГВ330/10-2 |
ТП-9 |
100 |
ПвВ |
3*50 |
176 |
161,3 |
ПГВ330/10-2 |
ТП-10 |
100 |
ПвВ |
3*35 |
144 |
92,8 |
ПГВ330/10-2 |
ТП-11 |
200 |
ПвВ |
3*35 |
144 |
28,3 |
После расчета токов короткого замыкания выбранные проводники будут проверены по условиям термической стойкости к току КЗ, допустимому падению напряжения в линии, экономической плотности тока.
