2 Расчет электроснабжения Цеха №30 ОАО «Ижсталь»
2.1 Расчет электрических нагрузок предприятия
Расчет электрических нагрузок по предприятию, при отсутствии данных по фактическому расходу электрической энергии, производится методом коэффициента спроса.
При известных значениях коэффициента спроса для подразделений предприятия определяются расчетная активная и реактивная мощности каждого из потребителей
,где Кс — средний коэффициент спроса для приемников, учитывающий неодновременность включения, неравномерность загрузки, к.п.д. потребителей, значения коэффициента спроса зависят от технологии производства и приводятся в отраслевых инструкциях и справочниках [1, стр.105, табл 5.3]
Руст — суммарная установленная мощность всех приемников цеха, кВт.
,где tg — коэффициент реактивной мощности для электроприемников данного цеха, определяется через cos взятый из [1, стр.105, табл 5.3].
Полная расчетная мощность каждого из потребителей
Расчетный ток потребителя
Суммарная расчетная активная мощность всех потребителей (предприятия)
Суммарная расчетная реактивная мощность всех потребителей цеха
Суммарная расчетная полная мощность всех потребителей цеха
Суммарный расчетный ток всех потребителей
Расчет электрических нагрузок по предприятию сводится в таблицу 2.
Таблица 2 - Расчет электрических нагрузок по цеху
Наименование узла нагрузки |
Pуст, кВт |
cosϕ/tgϕ |
Кс |
Pмах, кВт |
Qмах, кВАр |
Sмах, кВА |
Iмах, А |
1 СЕКЦИЯ |
|||||||
Трансформатор 80Т05 6/0,72 кВ, питание ЩР 20ВВ05 |
3200 |
0,85/0,62 |
0,75 |
2400 |
1984 |
3114 |
300 |
Трансформатор 80Т02 6/0,6 кВ, питание ЩР 20ВВ02 |
4200 |
0,85/0,62 |
0,75 |
3150 |
2604 |
4087 |
393,7 |
Итого |
7400 |
|
|
5550 |
4588 |
7201 |
694 |
2 СЕКЦИЯ |
|||||||
Трансформатор 80Т06 6/0,6 кВ, питание ЩР 40ВВ06 |
3000 |
0,85/0,62 |
0,75 |
2250 |
1860 |
2919 |
281,2 |
Трансформатор 80Т04 6/0,6 кВ, питание ЩР 20ВВ04 |
3000 |
0,85/0,62 |
0,75 |
2250 |
1860 |
2919 |
281,2 |
Трансформатор 80Т03 6/0,72 кВ, питание ЩР 20ВВ03 |
4200 |
0,85/0,62 |
0,75 |
3150 |
2604 |
4087 |
393,7 |
Итого |
|
|
|
7650 |
6324 |
9925 |
956 |
3 СЕКЦИЯ |
|||||||
Трансформатор ТСН2 цепь пост. тока |
315 |
0,85/0,62 |
0,75 |
236,25 |
195,3 |
307 |
29,5 |
Трансформатор 1КТП 1Т, ПШП(осн. питание) |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 2КТП 2Т, питание эл. щитовой 44МСС01 |
1000 |
0,75/0,88 |
0,5 |
500 |
880 |
1012 |
97,5 |
Трансформатор 5КТП 2Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 3КТП2Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 80Т01 6/0,72 кВ, питание ЩР 20ВВ01 |
2000 |
0,85/0,62 |
0,75 |
1500 |
1240 |
1946 |
187,5 |
Трансформатор 4КТП 1Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 6КТП 1Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 7КТП 2Т |
400 |
0,6/1,33 |
0,3 |
120 |
532 |
545 |
52,5 |
Итого |
|
|
|
3856,25 |
9497,3 |
10250 |
988 |
4 СЕКЦИЯ |
|||||||
Трансформатор ТСН1 цепь пост. тока |
315 |
0,85/0,62 |
0,75 |
236,25 |
195,3 |
307 |
29,5 |
Трансформатор 2КТП 1Т, питание эл. щитовой 40МСС01 |
1000 |
0,75/0,88 |
0,5 |
500 |
880 |
1012 |
97,5 |
Трансформатор 1КТП 2Т, питание эл. щитовой 72МСС01 |
1000 |
0,95/0,33 |
0,71 |
710 |
330 |
783 |
75,4 |
Трансформатор 3КТП 1Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 5КТП 1Т, ПШП(рез.питание) |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 4КТП 2Т |
1000 |
0,6/1,33 |
0,3 |
300 |
1330 |
1363 |
131,4 |
Трансформатор 80Т07 6/0,4 кВ, питание главн. ЩР пост тока 80LC01 |
4200 |
0,85/0,62 |
0,75 |
3150 |
2604 |
4087 |
393,7 |
Трансформатор 7КТП 1Т |
400 |
0,6/1,33 |
0,3 |
120 |
532 |
545 |
52,5 |
Итого |
|
|
|
5616,25 |
8531,3 |
10214 |
984 |
ИТОГО ПО ЦЕХУ |
|
|
|
22672,5 |
28940,6 |
36764 |
3541,8 |
2.4 Определение цэн предприятия
Отметив на генеральном плане завода (рис.2) оси координат зададим координаты расчетных электрических нагрузок корпусов предприятия. За координаты расчетных электрических нагрузок принимаются координаты совпадающие с геометрическим центров зданий.
Определяем координаты центра электрических нагрузок завода
Для определения мест расположения трансформаторных подстанций объединяем корпуса с малыми нагрузками в группы. Центры электрических нагрузок групп корпусов определяем аналогично определению координат ЦЭН завода.
В таблице 6 приведены масштабированные координаты производственных корпусов завода и ЦЭН (масштаб 1:5000).
Таблица 6 - Построение картограммы электрических нагрузок
Номер на плане |
Наименование цехов и нагрузок |
Pрасч, кВт |
x |
y |
1 |
Заводоуправление |
147 |
300 |
380 |
2 |
Цех сборки |
2820 |
360 |
250 |
|
ТП1 |
2967 |
357 |
256,4 |
3 |
Цех метрологии |
3000 |
360 |
80 |
|
ТП2 |
3000 |
360 |
80 |
4 |
Гальваника |
600 |
200 |
370 |
14 |
Намоточный цех |
64 |
280 |
340 |
|
ТП3 |
664 |
207,7 |
367,1 |
5 |
Кузнечный цех |
5250 |
210 |
320 |
|
ТП4 |
5250 |
210 |
320 |
6 |
Заготовительно - сварочный цех |
8080 |
250 |
250 |
|
ТП5 |
8080 |
250 |
250 |
|
ЦЭН-1 |
19961 |
270,5 |
247,7 |
7 |
Штамповочный |
1520 |
250 |
130 |
8 |
Ремонтно-механический цех |
1144,5 |
210 |
50 |
12 |
Очистные сооружения |
560 |
250 |
180 |
|
ТП6 |
3224,5 |
235,8 |
110,3 |
9 |
Электроцех |
1400 |
50 |
250 |
|
ТП7 |
1400 |
50 |
250 |
10 |
Энерго-механическая служба |
3750 |
140 |
120 |
|
ТП8 |
3750 |
140 |
120 |
11 |
Литейный цех |
2800 |
110 |
180 |
|
ТП9 |
2800 |
110 |
180 |
13 |
Компрессорная |
1600 |
150 |
180 |
|
ТП10 |
1600 |
150 |
180 |
15 |
Склад ОМТС |
36 |
50 |
380 |
16 |
Гараж |
144 |
150 |
260 |
17 |
Овощехранилище |
48 |
50 |
120 |
18 |
Проект. Цех |
248,5 |
70 |
300 |
|
ТП11 |
476,5 |
90,7 |
275,8 |
|
ЦЭН-2 |
13251 |
146,9 |
156,9 |

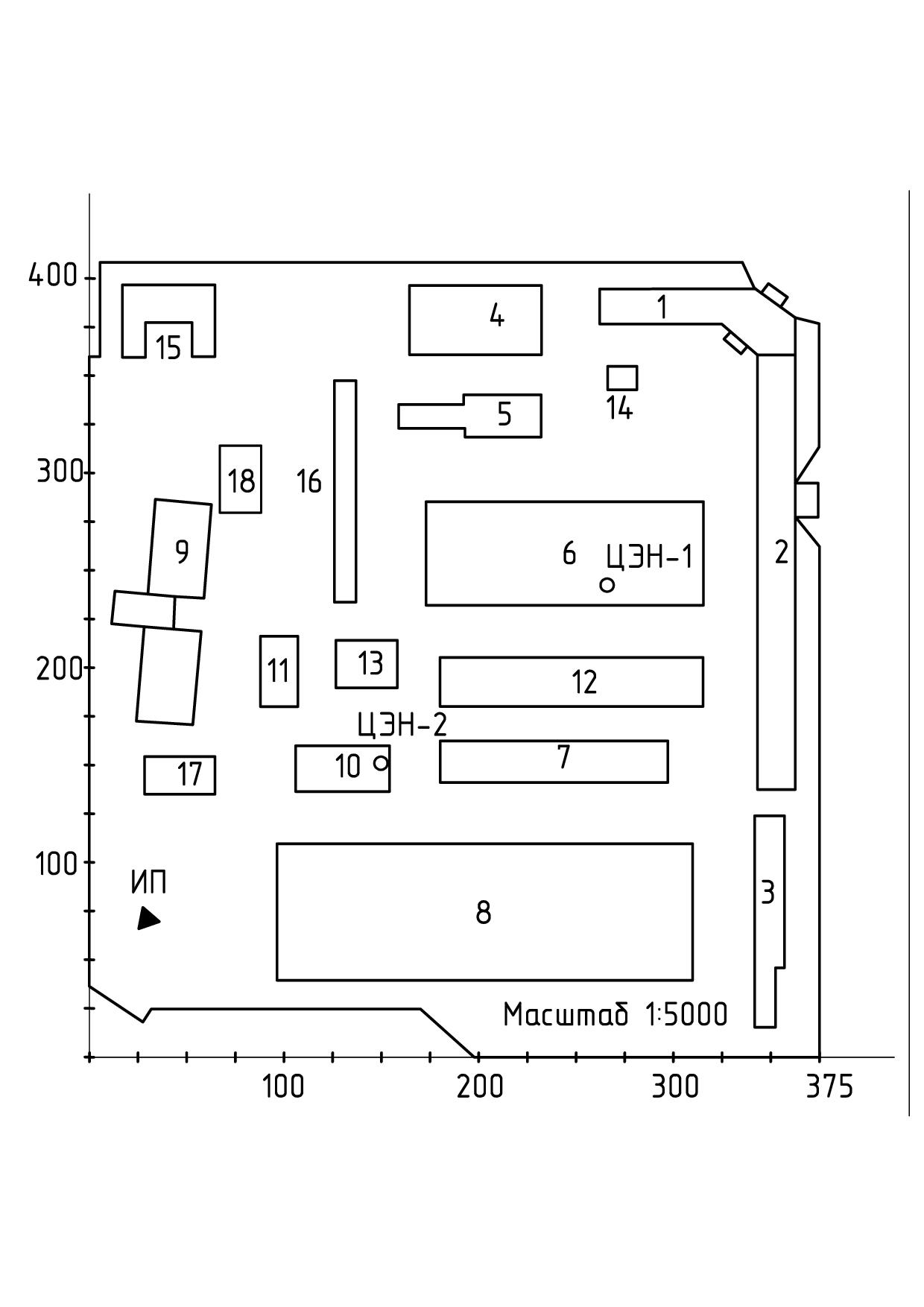

Рисунок 2 – Центры электрических нагрузок завода
