32.Біркристалды 8-разрядты мп-нің командалар жүйесі. Бір немесе екі операндтармен арифметикалық операциялар орындайтын командалар тобы

Командалар жүйесі

1.Команда пересылки

2. Арифметикалық және логикалық операциялар

3.Басқаруды беру операциясы

4.Енгізу-шығару және арнайы командалар тобы

5.Полож/отриц приращение

6.Циклдық ығысу операциясы

7.Операции переходов

Мнемокод Орындалатын операцияның мазмұны

ADD r A‹— (A)+(r)

ADC rA‹— (A)+(r)+T_c

SUB r A‹— (A)-(r)

SBB r A‹— (A)-(r)-T_c

ANA r A‹— (A)^(r)

ORA r A‹— (A)<(r)

CMR r A-R салыстыру

DAD r (HL)‹—(HL)+(r_i-1 r_i)

егерr_i=111 HL‹—(HL)+(SP)

Бұл команда 8 разрядтық сандарды қосу мен алуға арналған. Олардың біреуі аккумуляторда,ал екіншісі әртүрлі адрестеу режимдерімен тапсырылады.

33. Біркристалды 8-разрядты мп-нің командалар жүйесі. Бір немесе екі операндтармен логикалық операциялар орындайтын командалар тобы

Командалар жүйесі

1.Команда пересылки

2. Арифметикалық және логикалық операциялар

3.Басқаруды беру операциясы

4.Енгізу-шығару және арнайы командалар тобы

5.Полож/отриц приращение

6.Циклдық ығысу операциясы

7.Операции переходов

Мнемокод Орындалатын операцияның мазмұны

ADI A‹— (A)+<B₂>

ACIA‹— (A)+ <B₂>+T_c

SUI A‹— (A)-<B₂>

SBI A‹— (A)-<B₂> -T_c

ANI A‹— (A)^<B₂>

ORI A‹— (A)<<B₂>

CPIA- <B₂>салыстыру

XRI сложение по модулю

34. Біркристалды 8-разрядты мп-нің командалар жүйесі. Арнайы командалар жүйесі.

Командалар жүйесі

1.Команда пересылки

2. Арифметикалық және логикалық операциялар

3.Басқаруды беру операциясы

4.Енгізу-шығару және арнайы командалар тобы

5.Полож/отриц приращение

6.Циклдық ығысу операциясы

7.Операции переходов

Мнемокод Орындалатын операцияның мазмұны

EI T_int‹—1

DI T_int‹—0

HLT Тоқтату

NOP Бос операция

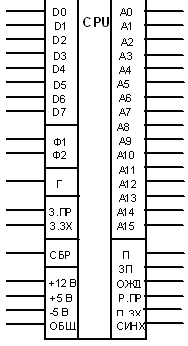

35.

Басқару құры (шығыс):

СИНХР (SYNC) – МП ҮИС-ның (Большая Интегральная Схема/Үлкен интегралды сұлба) бұл шығысында СИНХР сигналы әр машиналық циклдің басында пайда болады; П (DBIN,прием) - бұл шығыстағы ҚАБЫЛДАУ (ПРИЕМ) сигналы МП ҮИС-ның мәліметтер қабылдауға дайын екендігін көрсетеді; ОЖД (WAIT,ожидание) – бұл шығыстағы ОЖД (күту) сигналы МП ҮИС-ның күту күйінде екендігін көрсетеді

ЗП (WR) – МП ҮИС-ның бұл шығысындағы ЗП сигналы мәліметтердің МП-ге жіберіліп, мәліметтер магистралінде (МД) орнатылып және сыртқы құрылғыға (СҚ) жазылуы мүмкін екендігін көрсетеді; П.ЗХ (HLDA, подтверждение захвата) – МП бұл шығысында П.ЗХ сигналы З.ЗХ (запрос захвата) сигналына жауап ретінде пайда болады. Ол мәліметтер магистарлі (МД) мен адрестер магистралі (МА) жоғары кедергі күйінде тұрғанын көрсетеді; Р.ПР (INTE, разрешение прерывания) – бұл шығыста Р.ПР сигналы триггердің ішкі күйін көрсетеді (МП ҮИС тоқтатуды рұқсат ету). Триггер күйі EI,DI командаларының көмегімен орнатылуы мүмкін. «0» деңгейінде Р.ПР шығысында МП тоқтату сұранысын қабылдау мүмкін емес

Басқару құры - кіріс:

Г (READY, готов) – бұл кірістегі ДАЙЫН (ГОТОВ) синалы СҚ-ның МП БИС-пен ақпарат алмасуға дайын екендігін көрсетеді. «0» деңгейінде МП ҮИС күту күйінде болып табылады; З.ЗХ (HOLT, запрос захвата) – бұл кіріс МП ҮИС-ны ЗАХВАТ күйіне өткізетін З.ЗХ сигналын беру үшін қолданылады. Бұл кезде МА мен МД үшінші күйге қтеді (жоғары кедергі); З.ПР (INT, запрос прерывания) – З.ПР сигналын беру үшін қолданылатын кіріс. Сигнал сыртқы көзден негізгі программаның орындалуын тоқтату үшін және тоқтатуды қамтамасыз ететін программаларға өту үшін түседі. МП ҮИС-ны ЗАХВАТ, ОЖИДАНИЕ (КҮТУ) режимдерінде жұмыс істеген жағдайда немесе ішкі тоқтатуды рұқсат ететін триггердің нөлдік күйңнде З.ПР сигналы қабылданбайды; R (RESET) – МП ҮИС-ның бастапқы күйіне орнатуға арналған сигнал келіп түсетін кіріс. Сонымен қатар, оның программалық санауышы, Р.ПР мен П.ЗХ сигналдарын құратын ішкі триггерлары нөлденеді; CLK1,2 – Ф1(СДК1) мен Ф2(СДК2) тактілік сиганлдарын беруге арналған кірістер. Бұл сигналдаруақыт бойынша қиылыспайтын, МП ҮИС тактілік жұмыс істеу жиілігін анықтайтын сигналдар болып табылады

36) Біркристалды 8-разрядты МП-де пайдаланатын командалар мен деректердің форматы.

Деректер д/з-өңделетін ақпарат пен өңделу нәтижесі. Ол шұғыл жадыда және процессорде 8-разрядты екілік сан түрінде сақталады.

Сөздің мынандай форматы болады:

Деректер байты Командалар үшін бір-,екі- және үшбайттыформаттар қолданылады:

Бір байтты формат:

Операция коды

Екібайтты формат:

В₁

Операция коды

В₂

операнд және кіріс-шығыс құрылғысының номері

Екібайтты команданың бірінші байтында орындалатын операция түрі, екінші байтта операция орындағанда операнда саны көрсетіледі.

Үшбайтты формат

В₁

Операция коды

В₂

Шұғыл жады адресінің кіші байты және операнданың кіші байты

В₃

Шұғыл жады адресінің үлкен байты және операнданың үлкен байты

Үшбайтты команданың бірінші байтында орындалатын операция түрі көрсетіледі, келесі екі байт команданың екібайтты адресін көрсету үшін қолданылады. Барлық жағдайда В₂ кіші, В₃ үлкен байт болып табылады
