2.2.2. Плоскость управления обслуживанием вызова и сигнализации

Плоскость управления обслуживанием вызова и сигнализации (Call Control & Signaling Plane) управляет основными элементами сети IP-телефонии и, в первую очередь, теми, которые принадлежат транспортной плоскости. В этой плоскости ведётся управление обслуживанием вызова на основе сигнальных сообщений, поступа­ющих из транспортной плоскости, устанавливаются и разрушаются соединения, используемые для передачи пользовательской ин­формации по сети. Плоскость управления обслуживанием вызова и сигнализации включает в себя такие устройства, как контролер медиашлюзов MGC (Media Gateway Controller), сервер управления обслуживанием вызова Call Agent, привратник Gatekeeper и LDAP-сервер.

Плоскость услуг и приложений

Плоскость услуг и приложений (Service & Application Plane) реализует управление услугами и/или приложениями в сети IP-телефонии, их логику и выполнение. Устройства в этой плоскости содержат логику услуг и управляют этими услугами путем взаимодействия с устройствами, находящимися в плоскости управления обслуживанием вызова и сигнализации. Плоскость услуг и приложений состоит из таких устройств, как серверы приложений Application Servers и серверы дополнительных услуг Feature Servers. Плоскость услуг и приложений может также управлять специализированными компонентами передачи пользовательской информации, например, медиасерверами, которые выполняют функции конференцсвязи, IVR и т. п.

Плоскость эксплуатационного управления

На плоскости эксплуатационного управления (Management Plane) поддерживаются функции активизации абонентов и услуг, техобслуживания, биллинга и другие функции эксплуатационного управления сетью. Плоскость эксплуатационного управления может взаимодействовать с некоторыми или со всеми другими тремя плоскостями либо по стандартному протоколу (например, по про­токолу SNMP), либо по внутренним протоколам и интерфейсам API.

Основным элементом NGN является Softswitch.

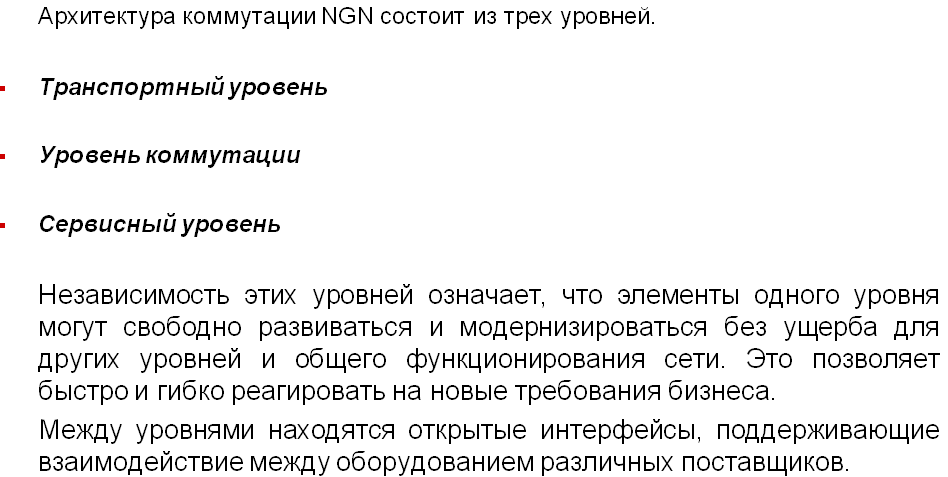

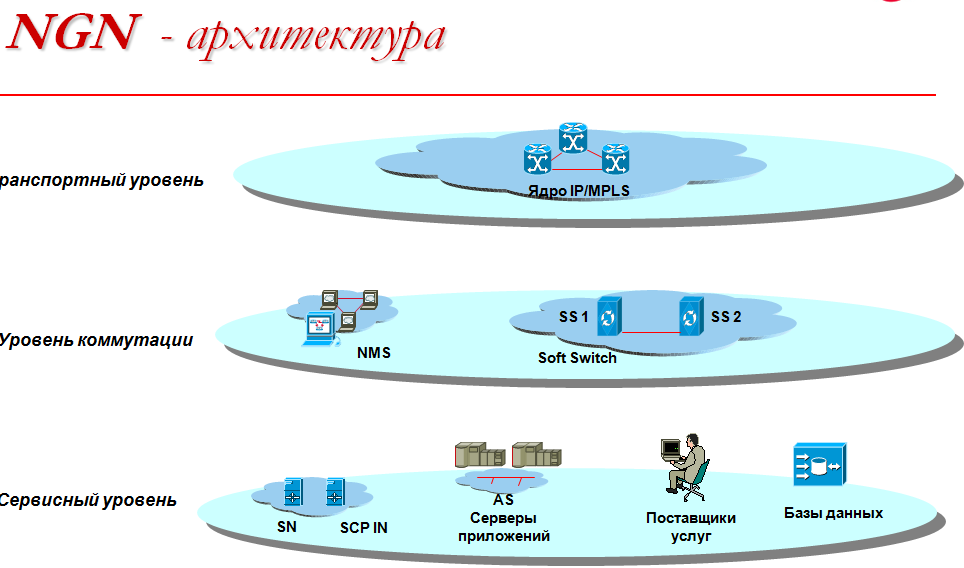

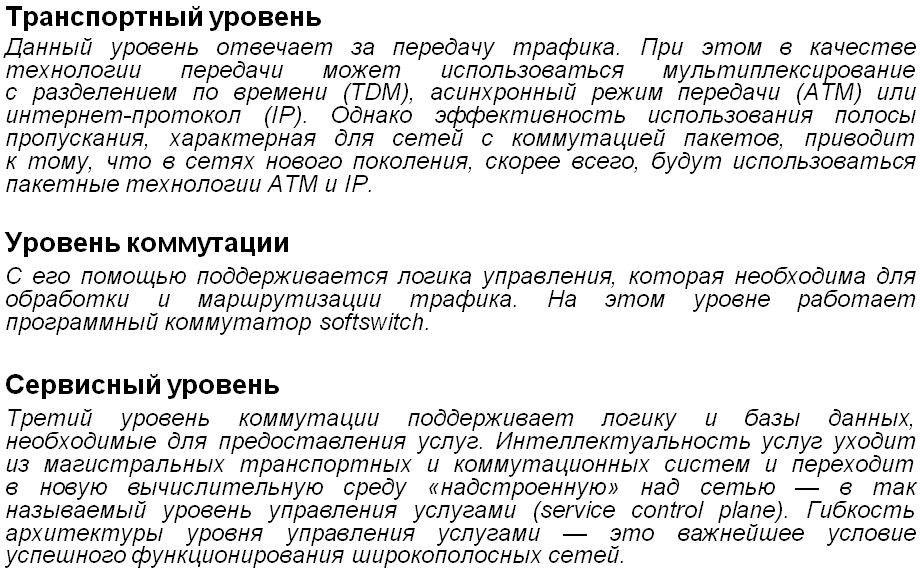

22 Трехуровневая модель ngn . Классификация оборудования.

33 Принципы протокола sip. Архитектура сети sip. Запросы и ответы в sip.

В основу протокола SIP были заложе­ны следующие принципы:

- предоставление услуг независимо от местоположения пользо­вателя, т.е. персональная мобильность пользователей, основан­ная на присвоении пользователю уникального идентификатора, который позволяет ему перемещаться в пределах сети и полу­чать связь в любом ее месте, вне зависимости от своего место­положения, путем дистанционной регистрации в Softswitch при помощи специального сообщения REGISTER;

- определение готовности пользователей участвовать в сеансе связи, для чего в протоколе SIP определены рассматриваемые ниже специальные коды ответов для предоставления детальной информации о текущей готовности пользователя к связи;

- масштабируемость сети, построенной на базе протокола SIP;

- интеграция в стек протоколов Интернет, разработанных IETF для передачи мультимедийной информации и включающих в себя протокол резервирования ресурсов RSVP (Resource Reservation Protocol), рассмотренные в предыдущей главе протокол реального времени RTP и протокол передачи потоков в реальном времени RTSP, а также протокол описания сеанса связи SDP (Session Description Protocol), рассматриваемый ниже в этой главе;

- взаимодействие с протоколами сигнализации Н.323, MGCP, MEGACO/H.248, DSS1 и ОКС7, включая возможность переносить в сигнальных сообщениях SIP не только специфический SIP-адрес, но и телефонный номер формата Е.164 или любого другого формата;

- расширяемость протокола SIP, характеризуемая возможностью дополнять протокол функциями поддержки новых услуг и его адаптации к работе с различными приложениями.

Еще одним важным принципом протокола SIP является его неза­висимость от транспортных технологий. В качестве транспорта мо­гут использоваться протоколы UDP или TCP

Aрхитектура.

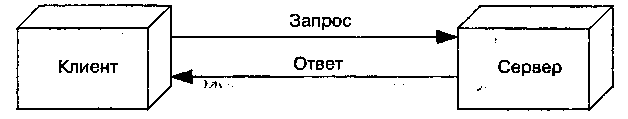

Рис. 4.1. Архитектура «клиент-сервер»

В такой системе существует два функциональных элемента: клиент и сервер (рис. 4.1). Клиент передает запросы, в которых указывает, какого рода услугу он желает получить от сервера. Сервер принима­ет запросы, обрабатывает их и передает обратно ответ с указанием либо успешного выполнения запроса, либо ошибки, или обеспечи­вает предоставление услуги, затребованной клиентом.

Таким способом SIP обеспечивает управление соединением и сигнализацию, необходимые для организации мультимедийных сеансов связи, а также обеспечивает предоставление конвергентных услуг по IP-сетям.

Запросы(команды) или SIP-методы

С помощью запросов клиент сообщает о своём текущем местоположении, приглашает пользователей принять участие в сеансах связи, модифицирует уже установленные сеансы, завершает их и т.д. Сервер определяет тип принятого запроса по названию, указанному в стартовой строке. В этой же строке в поле Request-URI указан SIP-адрес оборудования, которому этот запрос адресован. Содержание полей To и Request-URI может быть различным.

Ответы

Определено 6 типов ответов. Тип ответа кодируется 3-х зн. числом. Самой важной является 1-ая цифра, она определяет класс ответа, остальные 2 цифры лишь дополняют 1-ую. Есть 2 типа: предварительные и окончательные. Окончательные ответы несут результат обработки запроса и передаются «надёжно», т.е. с подтверждением. Предварительные ответы несут информацию о текущей стадии обработки запроса, но передаются без подтверждения.
