21. Принцип определения угловых координат цели.

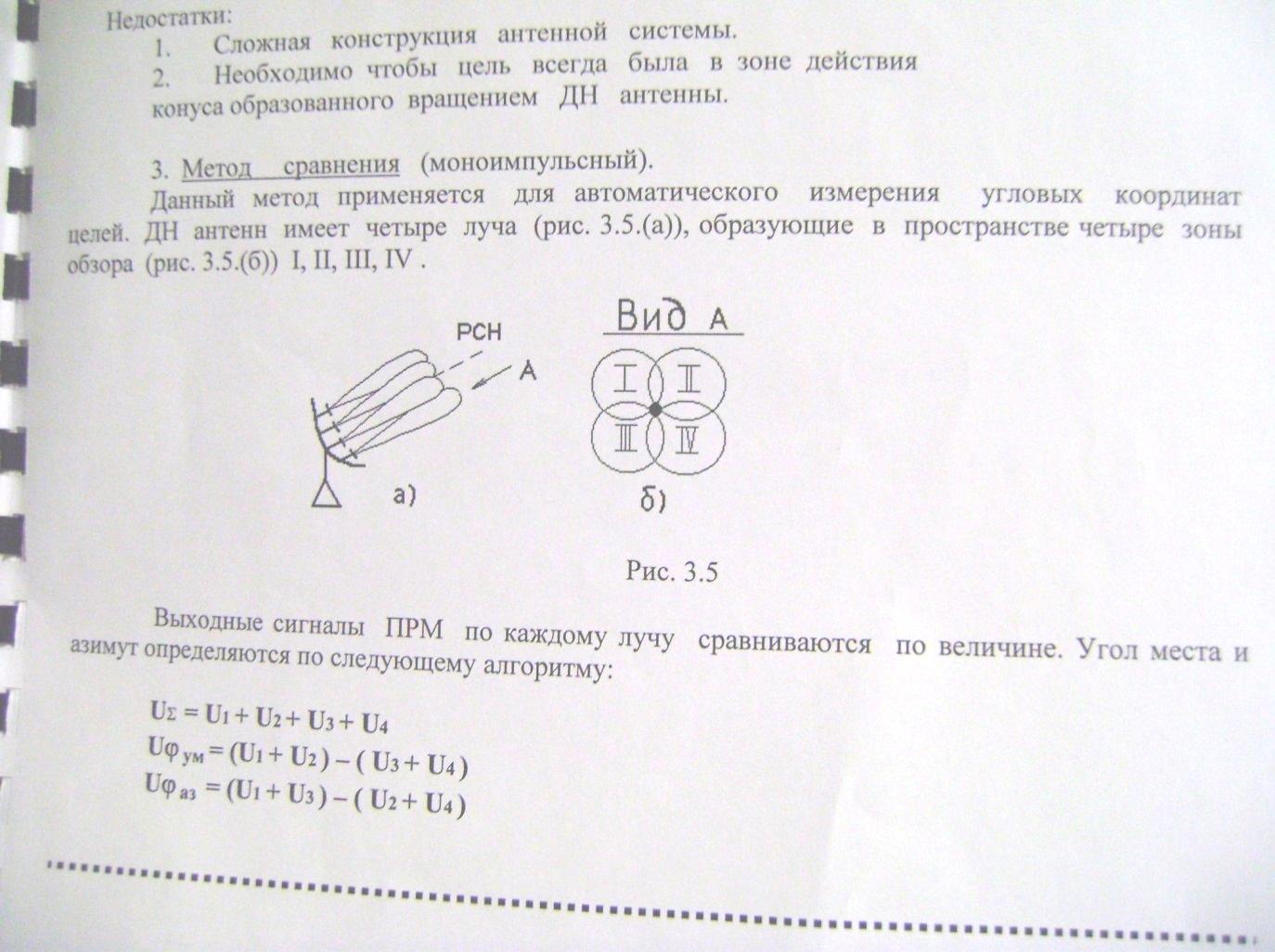

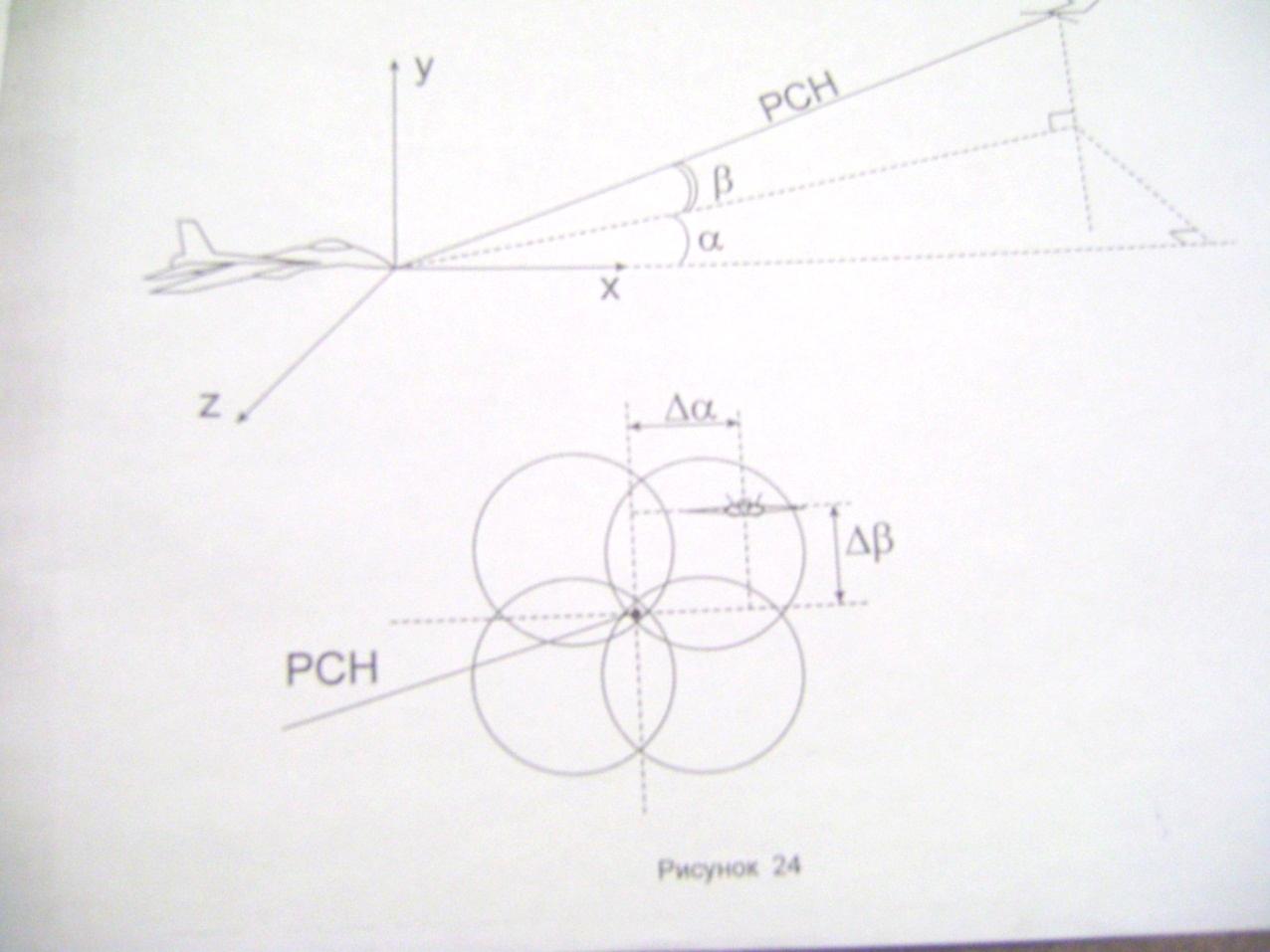

Метод сравнения (моноимпульсный). Данный метод применяется для автоматического измерения угловых координат целей. ДН антенн имеет четыре луча, образующие в пространстве четыре зоны обзора I, II, III, IV.
Выходные сигналы ПРМ по каждому лучу сравниваются по величине. Угол места и азимут определяются по следующему алгоритму:

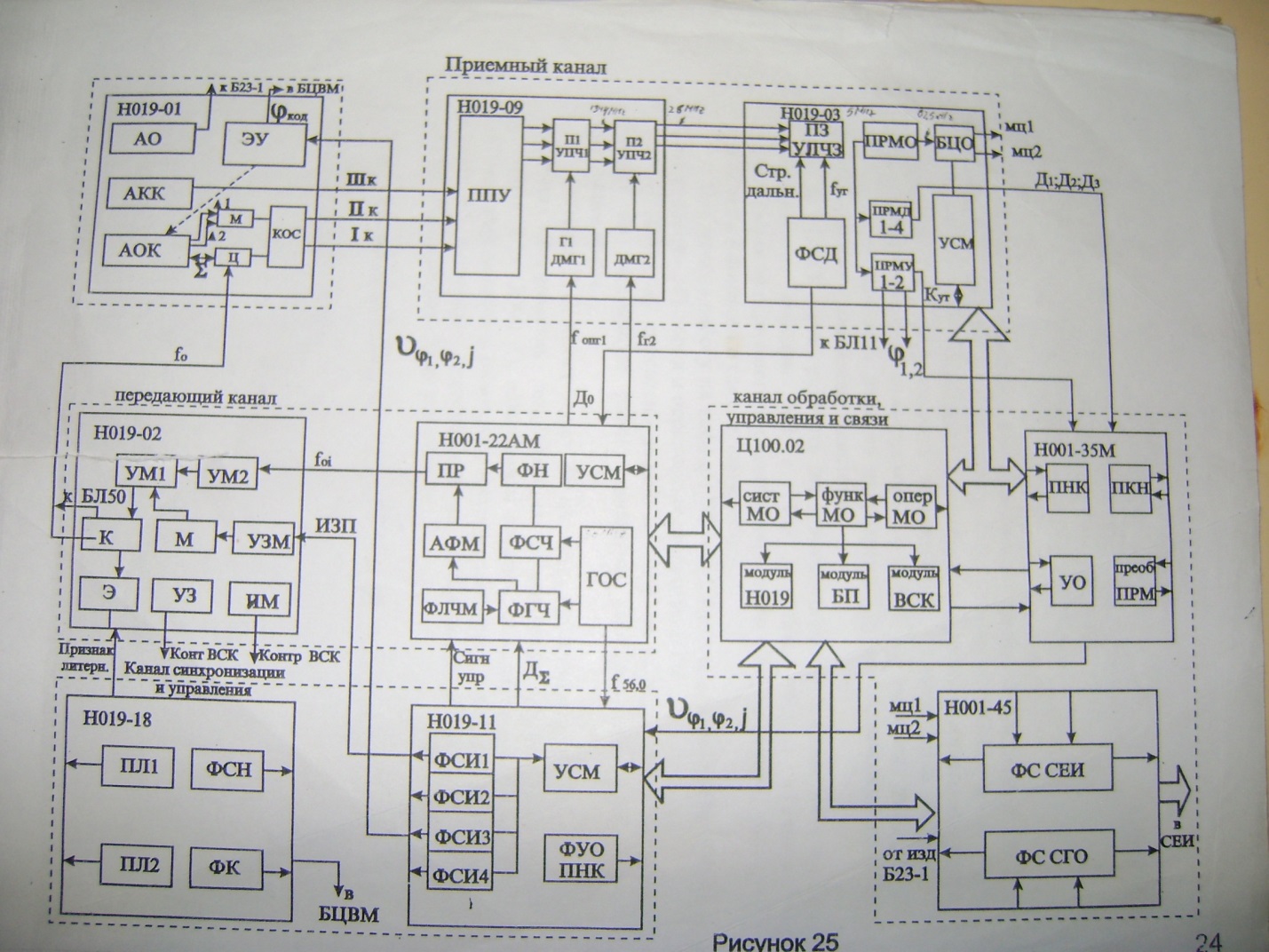

22. Работа передатчика (блок Н019-02) и антенного блока (Н019-01) по структурной схеме.
РЛПК-29: работа но структурной схеме блоков Н019-02Н019-02-передатчик, Н001-22АМ - задающий генератор, необходимый для формирования зондирующих, гетеродинных, контрольных сигналов и сигналов синхронизации,
Н019-02-работает как усилитель мощности и включает в свой состав:
УМ- усилитель мощности,
К-коммутатор,,
УЗМ - устройство запуска модулятора,
М -модулятор,
ВСК - встроенная система контроля,
УЗ - устройство защиты (ИЗП -импульс запуска передатчика).
29. Рлпк-29: работа по структурной схеме антенного блока и свч прм.
Антенный блок(Н019-01) является общим для приемного и передающего канала. АОК - антенна основного канала,
АКК - антенна компенсационного канала,
АО – ант. канала опознавания,
Ц – циркулятор (переключатель),
КОС - коммутатор обзор-сопровождение,
М - модулятор, ЭУ - электронное устройство, управляющее поворотом антенны.
23. Работа антенного блока (Н019-01) и приемника (Н019-03) по структурной схеме.
Антенный блок(Н019-01) является общим для приемного и передающего канала. АОК - антенна основного канала,
АКК - антенна компенсационного канала,
АО – ант. канала опознавания,
Ц – циркулятор (переключатель),
КОС - коммутатор обзор-сопровождение,
М - модулятор, ЭУ - электронное устройство, управляющее поворотом антенны.
РЛПК-29: работа по структурной схеме блока НО19-03.
Н019-03-приемное устройство обработки сигналов предназначено для: усиления сигнала частоты fпр2,
многоканальной фильтрации,
обнаружение сигналов целей,
выделение шумовой помехи,
формирование сигналов для измерения дальности, угловых координат и скорости сближения.
Для этого в блоке производится преобразование сигналов на 3-ю промежуточную частоту 5Мгц в преобразователе ПЗ с помощью сигнала частоты управляющего гетеродина и усилителя сигналов 3 промежуточной частоты в УПЧ3.
В составе блока можно выделить 3 самостоятельных приёмных тракта:
Первый тракт - приемник обнаружения сигналов цели (ПРМО), с последующей обработкой в блоке цифровой обработки (БЦО).
Второй тракт - приёмник измерения дальности ПРМД - дальномерный канал.
Третий тракт - приёмник измерения углов и подстройки управляемого гетеродина (ПРМУ) и 2 узла: ФСД - формирователь стробов дальности) и УСМ - устройство связи с магистралью.
В ПРМО имеется 48 аналоговых фильтров с полосой пропускания 2,5 КГц, которые образуют 2 канала дальности. В режиме высокой частоты повторения (ВЧП) в каждый канал дальности входят по 24 аналоговых фильтра. К каждому из 24 аналоговых фильтров доплеровской селекции подключено по 20 цифровых фильтров блока БЦО. В одном канале дальности 480 цифровых фильтров с полосой пропускания 220 Гц. ПРМД имеет 4 отдельных подканала. ПРМУ имеет 2 подканала.
24. Работа по структурной схеме блоков Н019-02, Н001-22АМ и канала синхронизации.
РЛПК-29: работа но структурной схеме блоков Н019-02, Н001-22АМ и канала синхронизации
Н019-02-передатчик, Н001-22АМ - задающий генератор, необходимый для формирования зондирующих, гетеродинных, контрольных сигналов и сигналов синхронизации,
Н019-02-работает как усилитель мощности и включает в свой состав:
УМ- усилитель мощности,
К-коммутатор,,
УЗМ - устройство запуска модулятора,
М -модулятор,
ВСК - встроенная система контроля,
УЗ - устройство защиты (ИЗП -импульс запуска передатчика).
Н001-22АМ –состоит из:
ГОС - генератор опорных сигналов,
ФСЧ - формирователь сетки частот,
ФГЧ- формирователь гетеродинных частот,
ПР - преобразователь,
АФМ – амплитудно-фазовый модулятор,
ФЛЧМ - формирователь линейно-частотно-модулированного сигнала).
Канал синхронизации Н019-11 предназначен для формирования 3 основных групп сигналов:
опорных сигналов для работы цифровых счётчиков – ФСИ-1,
сигналов синхронизации режимов работы БРЛС, которые задают период зондирующих сигналов – ФСИ-2,
сигналов синхронизирующих переключение режимов работы БРЛС ФСИ-3 и сигналов, задающих интервалы вторичной обработки сигналов – ФСИ-4.
Кроме того в состав блока Н019-11входят:
ФСИ - формирователь синхроимпульсов,
ФУО - форм угловой ошибки,
УСМ - устройство связи с магистралью,
ПНК - преобразователь напряжение код).
25. Состав и назначение блоков РЛПК-27.
РЛПК-27 (рис. 1) состоит из БРЛС, специализированных вычислителей СЦВ-1(-2) с блоками сопряжения, блоков связи и управления.
Антенная система БРЛС является общей для приемного и передающего каналов. Она предназначена для формирования диаграммы направленности (ДН) в виде узкого луча «игольчатого» типа, ДН специальной формы компенсационного канала и ДН канала опознавания; для излучения высокочастотной энергии; приема отраженных от цели и земной поверхности сигналов и сигналов опознавания.
Передающее устройство РЛС включает в свой состав передатчик Н019-02А и блок задающих генераторов Н001-22М, и обеспечивает формирование литерных частот, специальных видов модуляции зондирующего сигнала, гетеродинных и опорных сигналов.
Приемное устройство состоит из высокочастотного приемника Н019-09А и низкочастотного приемника Н019-03, и включает в свой состав обзорный, дальномерный и пеленгационный приемники. Приемное устройство обеспечивает первичную обработку отраженных от цели сигналов.
Специализированный цифровой вычислитель СЦВ-1 (Ц100.03) предназначен для управления функционированием блоков БРЛС по заданным алгоритмам, обработки радиолокационных данных и сигналов аппаратуры опознавания, обработки и выдачи информации для отображения на экранах ИЛС-31 и ИПВ-1 СЕИ "Нарцисс", управления режимами работы ВСК. Кроме того, СЦВ-1 формирует сигналы управления истребителем, определяет условия пуска ракет, выдает целеуказания на ГСН управляемых ракет.
Специализированный цифровой вычислитель СЦВ-2 (Ц100.02) предназначен для решения обработки информации от ОЭПС-27 по применению управляемого и неуправляемого оружия по воздушным и наземным целям, стрелково-пушечного вооружения (СПВ), формированию информации для системы индикации.
Пульты управления Н001-16А, Н001-26, Н001-56 и Н001-66 предназначены для включения и подготовки РЛПК-27 к работе, выборе несущей частоты основного канала и канала подсвета (радиокоррекции), выбора режимов работы РЛПК-27 и СУВ-27 в зависимости от боевой ситуации, целераспределения и выбора целей на атаку, проведения встроенного контроля и индикации его результатов, выбора режима работы системы индикации, записи и чтения информации запоминающих устройств СЦВ-1 и СЦВ-2, снятия блокировки цепей пуска ракет.
Блок связи Н001-45 служит для сопряжения и связи двух специализированных вычислителей СЦВ-1 и СЦВ-2 с системой СЕИ и запросчиком системы СГО.
Блоки преобразования информации Н001-25 предназначаются для приема от СЦВ информации по двум цифровым двуполярным линиям связи, расшифровки, преобразования и выдачи аналоговых сигналов и разовых команд на три точки подвески АКУ и две точки АПУ каждый. Оба блока обеспечивают сопряжение системы СУВ С-27 (и в частности РЛПК-27) с аппаратурой ракет и системой управления оружием (СУО) по 10 точкам подвески.
26. Принцип работы и режимы работы РЛПК-27.
Непосредственное измерение скорости цели относительно РЛС производится на основе эффекта Доплера.
,
где Vr сбл - радиальная составляющая
скорости сближения истребителя с целью;
f изл - частота сигнала, излучаемого передатчиком РЛПК;
f прм - частота принимаемых (отраженных от цели) колебаний;
- длина волны сигнала, излучаемого передатчиком РЛПК.
Знак "+" берется в случае удаления цели от РЛС, когда f прм < f изл; а знак "" соответственно при приближении цели и РЛС (f прм > f изл).
Для реальных скоростей сближения частота Fд лежит в диапазоне 0 - 100 кГц.
наиболее благоприятная ситуация для обнаружения цели на основе эффекта Допплера если цель находится на встречных курсах. На попутных курсах скорость сближения уже не является наибольшей скоростью среди всех скоростей, порождающих допплеровские частоты.
В БРЛС предусмотрены следующие режимы работы:
режим обзора и обнаружения целей в свободном пространстве, на фоне земли и водной поверхности с опознаванием целей совместно с самолетным радиозапросчиком СРЗ-1П с выдачей информации на ИЛС-31;
режим сопровождения на "проходе" (СНП), в котором может одновременно производиться сопровождение 10 целей с сохранением обзора пространства.
режим "КВО" - квазиобзор. РЛПК-27 используется в качестве ведомого канала при ведущем ОЛС.
режим непрерывной пеленгации (РНП), в котором производится точное определение координат одной цели (Ев, Ег, Д, Д), выдается целеуказание на ракеты, выдается информация в ПНК-10 для решения задачи управления истребителем (зад, Нзад, , пу), рассчитываются Др мах; Др эф; Др мин, формируется команда "ПР";
режим дискретно-непрерывной пеленгации (ДНП), в котором производится автоматическое сопровождение одной цели, ее подсвет, пуск ракет с полуактивной РГС и передача команд на ракету по линии радиокоррекции;
режим "Вертикаль", в котором предусматривается ведение ближнего маневренного боя (БМБ), в котором обеспечивается захват и сопровождение видимой воздушной цели (ВВЦ) на дальностях не более 6 км во всем диапазоне скоростей сближения (отставания) и на уравненных скоростях на всех ракурсах, кроме 4/4, где цель с сопровождения сбрасывается.
