Министерство образования Российской Федерации

Федеральное Агентство по Образованию

Государственное Образовательное Учреждение Высшего Профессионального образования

Уфимский Государственный Нефтяной Технический Университет

Кафедра «Строительные Конструкции»

Курсовой проект №2

ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ

МНОГОЭТАЖНОГО ЗДАНИЯ

Вариант№21

Выполнил ст. гр. ПГ-10-02 Ядчишина Е.В.

Проверил Шаймухаметов А.А.

Уфа 2013 г.

Определение геометрических размеров элементов многоэтажного здания

Главная балка.

Длина главной балки соответствует пролету здания :L1=7,6м;

h1=7,6×1/14=0,6м;

b1= h1×1/2=0,55×1/2=0,3м;

Второстепенная балка.

Длина второстепенной балки соответствует шагу колонн здания :L2=5,5м;

h2=5,5×1/15=0,4м;

b2= h2×1/2=0,37×1/2=0,2м;

Плита перекрытия.

Согласно рекомендациям [4] толщину монолитной плиты перекрытия для производственных здания следует принимать не менее 60мм(с.306). Примем толщину плиты перекрытия 70мм.

Колонны. Размеры сечений колонн принимаются такими, чтобы их гибкость в любом направлении не превышала определенных значений, согласно [4], для колонн должно быть верным неравенство:

L0/h ≤ 35(1)

Принимаем размеры поперечного сечения колонны h = 300 мм, b= 300 мм.

Расчет плиты перекрытия

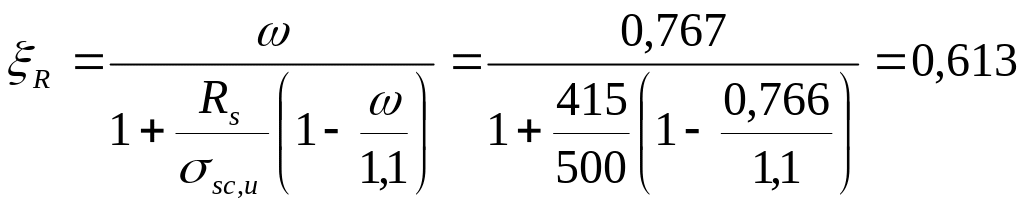

Принимаем: тяжелый бетон класса В20, для которого Rb= 10,5MПа[5], рабочая арматура В500 с Rs= 415MПа,[5] ξ R =0,612

Так как нагрузки малой продолжительности отсутствуют, принимаем коэффициент работы бетона γb2=0,9, Rb=0,9×10,5=9,45МПа.

таблица 18[3],

sc,u = 500 МПа — при использовании коэффи­циента условий работы бетона b2 = 0,9 [3];

Произведем сбор нагрузок на плиту перекрытия. Расчеты удобно вести в табличной форме (Таблица 1).

Таблица1-Сбор нагрузок на плиту перекрытия

Тип нагрузки

Нормативная

нагрузка, кН/м2

Коэффициент

надежности

по нагрузке γf

Расчетная

нагрузка, кН/м2

Постоянная нагрузка

Вес плиты(γ=19кН/м3, t=70мм)

1,33

1,2

1,6

От пола и перегородок

0,9

1,2

1,08

Временная нагрузка

Длительная полезная

равномерно-распределенная

10

1,2

12

ИТОГО

12,23

14,7

Рисунок 1 - Расчетная схема

М=ql2/16=14,7×1,72/16=2,66кН×м;

Для рассматриваемой конструкции hs/ls=0,07/1,7, изгибающие моменты в сечениях промежуточных пролетов и над промежуточными опорами уменьшают на 20% для учета возникающего распора:

М=0,8×2,66=2,12 кН×м;

1.Принимаем Mu= M= 2,12кНм.

2.Определяем рабочую высоту сечения h0:

h0=0,9h=0,9*7=6,3см.

3.Находим αm по формуле:

4.По табл. 20 [3] находим значение ξ, и  :

ξ= 0,058;

= 0,972.

5.ξ=0,058< ξ R =0,613

6.Находим требуемую площадь арматуры :

7. По таблице 6.22[4] определяем диаметр и шаг стержней :

выбираем стержни d=6мм, шаг 250мм, As=1,13см2;

8. Определим процент армирования:

Процент армирования больше минимального, равного 0,05%.

Процент армирования меньше максимально допустимого=0,18%≤3%

9. По таблице 6.24[4] определяем диаметр и шаг стержней распределительной арматуры : выбираем стержни d=3мм, шаг 400мм;

Таблица 2-Армирование плиты сетками

Рассматриваемое сечение плиты

As, см2 по расчету

Принятое армирование

Рабочие стержни 6 В500

Распределительные стержни с шагом 400мм, диаметром, мм

шаг, мм

As, см2

В крайних пролетах, над опорами и в середине пролета

0,83

250

1,13

3
