Реализация

Итак, исходя из всего изложенного, каждая сущность обладает идентификатором и классом, точнее связью на класс. Приступим к реализации и для всех сущностей создадим таблицу с названием «id». В таблице два поля – идентификатор сущности и идентификатор класса сущности. Мы создали (пока ещё не полностью) базовый класс «сущность» – все остальные классы обязаны будут наследовать класс «сущность» иначе смысла в их создании не будет.

CREATE TABLE `id` (

`id` int(10) unsigned NOT NULL auto_increment,

`class` int(10) unsigned NOT NULL,

PRIMARY KEY (`id`),

KEY `index_class` (`class`)

);

Создаем второй класс с названием «class». Пока создание класса сводится к созданию таблицы. Создаем таблицу с именем «class» и полями «id», «sys_name», «extend», «final». Поле «id» используется для связи «один к одному» с таблицей сущностей, поле «id» используется логикой системы для слияния записей при реализации наследования. «sys_name» – это системное имя класса, совпадающее с именем таблицы, в которой будут храниться объекты соответствующего класса. «extend» – идентификатор наследуемого класса. «final» – признак возможности наследования класса (если 0).

CREATE TABLE class (

`id` int(10) unsigned NOT NULL,

`sys_name` VARCHAR(255) NOT NULL,

`extend` int(10) unsigned NOT NULL default '1',

`final` tinyint(1) unsigned NOT NULL default '0',

PRIMARY KEY (`id`),

UNIQUE `index_sys_name` (`sys_name`)

);

Сейчас понять картину взаимосвязей будет непросто – это как случай с курицей и яйцом, типа, что было первым? В данном случае даже ошибочно рассказывать появление двух сущностей (классов) последовательно, так как они должны появиться одновременно и не могут существовать друг без друга.

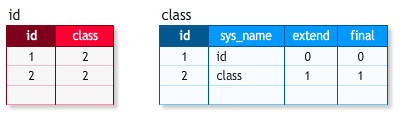

Созданы две таблицы – как бы созданы два класса, но именно как бы, так таблицы пусты – сущностей нет. Первая сущность – это базовый класс «id» называемый «сущность». От того, что сущность эта является классом, ассоциируемая с ней запись должна быть как в таблице «id» так и в таблице «class». Идентификатор первой сущности равен 1. Обратите внимание на системное имя класса – оно совпадает с именем таблицы «id». Вторая сущность тоже является классом, поэтому запись тоже и в таблице «id» и в таблице «class». Системное имя второго класса «class» совпадает с именем таблицы созданной для классов. Второй класс наследует первый – это определено в поле «extend». Второй класс запрещено наследовать. Теперь обратим внимание на поле «class» в первой созданной таблице. Обе сущности определяются классом с идентификатором 2. Да, именно так! Первая сущность определяется классом 2, поэтому она является классом, у неё определены все атрибуты характерные классам. Вторая сущность, тоже является классом и наследует первый класс, поэтому объекты класса 2 имеют идентификатор и связь на класс. Проанализируйте взаимосвязи, посмотрите, как все лаконично само себя определяет – и таблицы и атрибуты и то, что обе сущности являются классами. Создадим теперь класс для связей. Класс-связь определяет атрибуты специфичные для связей:

• «sys_name» – системное имя связи;

• «define» – идентификатор связи, определяющей данную связь;

• «kind» – признак вида связи: «использовать» или «состоять»;

• «size» – признак мощности связи: «много» или «один»;

• «is_define» – признак, что связь определяет связь между объектами;

• «is_mandat» – признак, что связь обязательно должна быть у объекта;

• «primary» – идентификатор сущности владельца связи;

• «secondary» – идентификатор сущности, с которым выполняется связь.

CREATE TABLE `link` (

`id` int(10) unsigned NOT NULL,

`define` int(10) unsigned NOT NULL default '0',

`sys_name` varchar(255) NOT NULL,

`kind` tinyint(1) unsigned NOT NULL default '0',

`size` tinyint(1) unsigned NOT NULL default '1',

`is_mandat` tinyint(1) unsigned NOT NULL default '1',

`is_define` tinyint(1) unsigned NOT NULL default '1',

`primary` int(10) unsigned NOT NULL,

`secondary` int(10) unsigned NOT NULL,

PRIMARY KEY (`id`),

KEY `index_define` (`define`),

KEY `index_sys_name` (`sys_name`),

KEY `index_primary` (`primary`),

KEY `index_secondary` (`secondary`)

);

Связи имеют двойное назначение, используемое логикой модуля Data. Первое назначение – непосредственная связь между объектами для реализации свойств, второе назначение – определение этих свойств классом. Класс, установкой связи с другим классом, определяет свойства для своих объектов. Но если рассматривать класс как объект, то он тоже может иметь свойства. Значит простым наличием связи между классами нельзя определить, что эта связь описывает свойство у объектов. Поэтому у связи имеются атрибуты «define» и «is_define». По атрибуту «define» можно найти связь между классами, определяющею данную связь. Атрибут «is_define» является признаком, принимающим значение 0, если это обычная связь между объектами и 1, если эта связь описывает свойство и применяется классом. Связи бывают двух видов: «использовать» (агрегация, ассоциация) или «состоять» (композиция, быть частью). Вид определяется атрибутом «kind». Объекты, связанные с другим объектом связью вида «состоять» и являющиеся подчиненными, будут зависеть от объекта-владельца связи. Зависимость сводится к тому, что удаляя главный объект, будут автоматически удаляться все подчиненные объекты связанные связью вида «состоять». Есть другие особенности, например объект не может «быть частью» более чем для одного объекта. Связи второго вида – вида «использовать» сохраняют независимость связанным объектам. Без ограничений и последствий может быть независимо удален как объект владелец свойства, так и объект являющийся свойством. Объект может «использоваться» любым количеством объектов. Если бы не были бы оптимизированы связи объекта с классом и связь наследования у классов, то в общем счете было бы четыре вида связи. Вдобавок к описанным были бы связи вида «являться» и «наследует». Следующий важный атрибут связи – «size» (мощность), принимающий значение «много» или «один». Например, у статьи может быть несколько комментариев, что будет определяться множественным свойством. Этот атрибут используется связью класса, описывающей свойства для объектов. На самом деле статья будет иметь ровно столько связей, сколько комментариев должно быть с ней связано, но эти связи будут иметь одинаковые значения атрибутов, отличие только в идентификаторе и объекте (комментарии), с которым выполняется связывание. Ниже в таблице приведены примеры свойств объекта статьи (в скобках указана мощность связей). Атрибуты, кроме идентификатора, у статьи отсутствуют. Статья:

состоит	использует
заголовок (1); ­дата создания (1); ­текст (1).	категория (1); ­автор (1); ­комментарий (Много); ­файл (Много); ­фотография (Много);

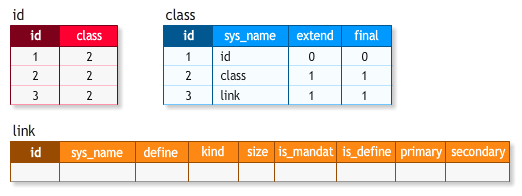

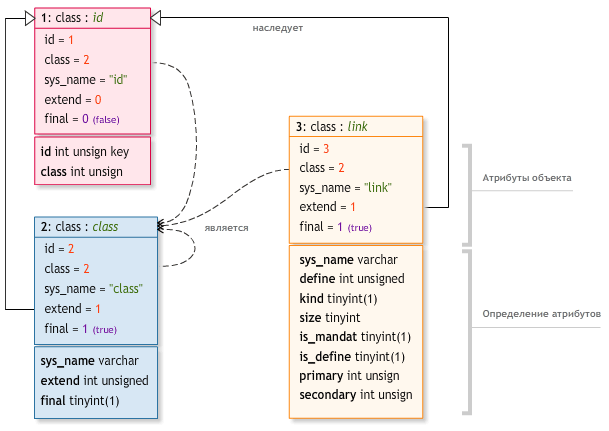

Атрибут «is_mandat» тоже используется связью класса, определяющей свойства у объектов, и является признаком, что свойство обязательно должно существовать у объекта, если значение атрибута не равно 0 (логическое значение). Атрибуты «primary» и «secondary» осуществляют уже непосредственную связь между сущностями по их идентификаторам – являются внешними ключами для связывания таблиц объектов. Само связывание выполняется логикой модуля Data. В итоге у нас имеется три основных класса – три сущности, на основе которых будет полностью построена модель содержимого сайта. На диаграмме отображены три созданные сущности. Пришлось даже сочинять способ их отображения одновременно в виде классов и объектов. Простой объект от класса на диаграмме будет отличаться отсутствием прямоугольника с определением атрибутов. Логика модуля данных Data различает только эти три типа сущностей и предоставляет базовые действия: создание новых сущностей, их загрузку из БД, а также изменение и удаление. Каждый объект может иметь атрибуты и свойства в зависимости от своего класса. Классы наделяются возможностью определять свойства и атрибуты для объектов и возможностью наследоваться. Связи реализуют непосредственные ссылочные связи между объектами в программном смысле.
