Типы isdn.
Достоинства ISDN:
Более высокая производительность и экономическая эффективность данной сети по сравнению с существующей.
Обеспечение пользователю значительного и более широкого спектра услуг связи.
Более высокая скорость передачи информации по сравнению со скоростями в существующих сетях.
Более низкий тариф на телефонный сервис.
Хорошая основа для развития совместимых международных систем связи.
Цифровой канал из конца в конец.
Обеспечение связи методом КК или КП.
Использование мощной пакетной SS-7, обеспечивающей эффективное использование средств связи.
Совместимость ISDN с этими сетями и адаптируемость терминала.
виды ISDN ISDN –Integrated Services Digital Network делиться на два вида:
1) Узкополосная ЦСИС – N-ISDN – Narrowband
Архитектура N-ISDN. Структура сети ISDN.

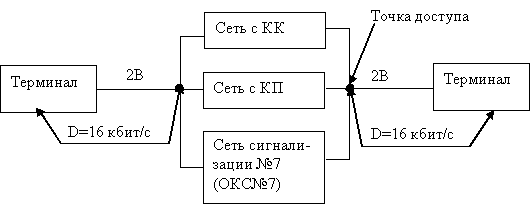

Рисунок 10.1 – Архитектура ISDN

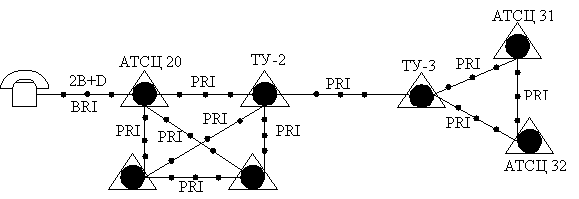

Рисунок 10.2 - Структура сети N-ISDN
2) Широкополосная ЦСИС – В- ISDN- Broadband
B N-ISDN используются скорости передачи до 2,048 Мбит/с.
В В-ISDN используются широкополосные каналы со скоростью выше 2,048 Мбит/с.
Типы цифровых каналов и доступов isdn.
В ISDN существует два типа стандартных цифровых канала: Первый - информационный; Второй - сигнализации.
Информационный канал (базовый) и называется В-каналом для передачи информации пользователей.
Канал сигнализации - D-канал передает сигналы сигнализации и данные в пакетизированном виде.
В ISDN существует два типа доступа (интерфейса):
базовый (основной);
первичный.
Базовый (основной) доступ включает в себя 2 информационных дуплексных В-канала для передачи голосовых сигналов и данных со скоростью 64 кбит/с, и один дуплексный D-канал сигнализации со скоростью 16 кбит/с. То есть на одного абонента ISDN приходится 2В+D и добавляется кадровая синхронизация со скоростью 16 или 48 кбит/с в зависимости от участка сети.
Первичный доступ включает в себя 30 дуплексных информационных В-каналов для передачи речи и данных со скоростью 64 кбит/с и один дуплексный D-канал сигнализации со скоростью 64 кбит/с. Общая скорость 1984 кбит/с и добавляется синхронизация со скоростью 64 кбит/с. Поэтому общая скорость первичного доступа - 2048 кбит/с.
Методы коммутации в isdn: адаптивная
Методы коммутации в ISDN: КК, КП, СККП (адаптивная, гибридная, смешенная), БПК (мультиплексорная, маркировочная).
В ISDN существует 4 основных метода коммутации:
1) коммутация каналов (КК);
2) коммутация пакетов (КП);
3) совместная коммутация каналов и пакетов (СККП);
4) быстрая коммутация пакетов (БКП).
КК – соединение устанавливается заранее по переданному адресу и разрушается только после поступления отбоя.
Недостатки метода КК:
- непроизводительное занятие оборудования;
- невозможность контроля верности передачи данных на транзитных узлах коммутации;
плохое совмещение сетей КК и КП.
КП – сообщение разбиваются на пакеты и каждый пакет одного сообщения может пройти по разному пути. Как только пакет передан, соединение разрушается, т.е. соединение заранее не устанавливается.
Недостатки метода КП:
большая задержка при передачи речи;
перегрузки на сети.
В СККП входят: гибридная коммутация; адаптивная коммутация; смешанная коммутация.
При гибридной коммутации вся информация передается в виде кадров.
Весь кадр делится на две области: область КК, область КП, пример кадра приведен на рисунке 9.1.
Каждая область делится на окна, окно это временной интервал (канал).
В область КК заносится речь, в область КП - пакеты данных. Граница между областями подвижная для изменения пропускной способности кадра.

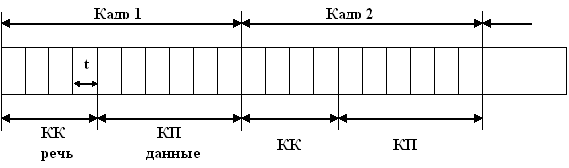

Рисунок 9.1 – Кадр, передающийся при гибридной коммутации
При адаптивной коммутации информация передаётся кадром, также как и в гибридной коммутации. Но пакеты передаются не только в области КП, но и по свободным временным каналам области КК, а также во время паузы передачи информации по занятым временным каналам.
При смешанной коммутации нет кадра и никакие области коммутации не выделяются. Для любого типа соединения выделяется временной канал, как для пакета так и для канала. Если на узел коммутации приходит вызов на установление канала, то временной канал устанавливается на всё время сеанса связи и освобождается только после пришествия специального сигнала освобождения. Если передаётся пакет то временной канал устанавливается только на передачу, как только пакет передан канал освобождается.
Метод быстрой коммутации пакетов (БКП).
При БКП ячейка (пакет) информации с линии поступает на вход коммутационной системы и характеризуется номером входного демультиплексора. Пакет с присвоенным ему заголовком называется быстрым пакетом БП. Номер ВК в заголовке называется путевым номером.
При БКП выполняется два вида коммутации:
1) Мультиплексорная коммутации - передаётся БП с входного демультиплексора на выходной мультиплексор и называется коммутацией типа М.
2) Маркировочная коммутация - изменяет номер виртуального канала во входящей линии на новый номер ВК в исходящей линии называется коммутацией типа L.
Мультиплексорная коммутация является пространственной коммутацией между входным демультиплексором и выходным мультиплексором, т.е. она осуществляется в пространственном коммутаторе, но в отличии от простой пространственной коммутации на вход демультиплексора ставится буферное запоминающее устройство (БЗУ).
