Способы организации абонентской сети: станционный вынос в места концентрации абонентов.
Организация станционного выноса оборудования в места концентрации абонентов. К станционному выносу оборудования относятся: подстанции и мультиплексоры.
Подстанции бывают аналоговые и цифровые. При внедрении цифровых АТС построение сети с помощью цифровых выносных подстанций ПС, иногда называемых концентраторами, являются весьма эффективным уже при расстоянии 500-700 метров до оконечных абонентских устройств. Основное отличие цифровых подстанций от мультиплексоров разделения времени заключается в возможности замыкания внутренней нагрузки через коммутационные поля (КП) подстанций. Для управления этими коммутационными полями предусматриваются управляющие устройства (УУ), более сложные, чем у мультиплексоров. Это приводит к более высокой стоимости подстанций по сравнению с мультиплексорами.
Цифровые подстанции (концентраторы) как и мультиплексоры осуществляют аналого-цифровое преобразование сигналов; концентрацию нагрузки и коммутацию абонентских линий, при этом концентратор может представлять собой управляемую с основной (опорной) АТС подстанцию. Таким образом, вместо абонентских линий, имеющих сравнительно небольшое использование, от подстанции до опорной АТС идет пучок уплотненных соединительных линий (рисунок 2.1). Потребность в магистральных кабелях для абонентской сети при этом резко уменьшается.
Цифровой поток доходит до подстанции, затухание соединительного цифрового тракта будет равно 0 дБ. Тогда затухание, отведенное по нормам на абонентскую линию и равное 4,5 дБ, теперь будет считаться от подстанции, допустимая длина лини от подстанции до оконечного абонентского устройства как бы увеличится, тем самым увеличится зона действия АТС.

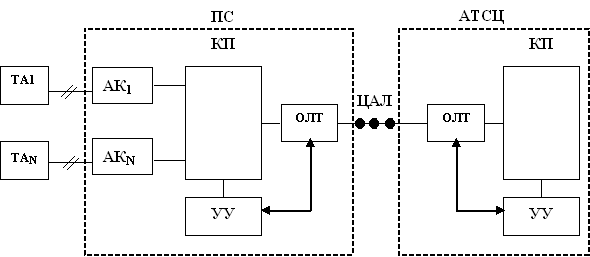

Рисунок 2.1 – Применение подстанций
Способы организации абонентской сети: беспроводное подключение.
Беспроводное подключение (радио доступ). Беспроводный доступ организуется по всей длине АЛ или на её участках с помощью радиоканала.
Причины применения беспроводного доступа:
- невозможность прокладки АЛ:
из-за состояния почвы – каменистая, болотистая;
из-за погодных условий – ветра, туман, снег;
из-за рельефа местности – водные бассейны.
сдача помещения в аренду;
монолитные стены зданий.
Преимущества:
Высокая скорость развертывания.
Отсутствие ограничений на тип и рельеф местности.
Простота и быстрота наращивания.
Эффективность в условиях низкой плотности абонентов.
Малые начальные инвестиции.
Цифровая система передачи ал: назначение, принцип подключения.
Цифровые
системы передачи абонентских линий
(ЦСПАЛ) применяются для уплотнения АЛ,
они универсальны (подключаются к любому
типу АТС), по внутренней структуре
практически идентичны, они отличаются
количеством абонентов, скоростью работы,
количеством цифровых каналов, способом
линейного кодирования. Рассмотрим
принцип подключения ЦСПАЛ, рисунок 2.2.
Рисунок 2.2 – Принцип подключения ЦСПАЛ
Аналоговые сигналы передаются между ТА и абонентским блоком, а также между АТС и станционным блоком. Цифровая передача ведется между станционным и абонентским блоками. Помимо речевых сигналов, по АЛ передаются линейные сигналы управления: Количество информационных каналов при цифровой передаче соответствует числу абонентов ЦСПАЛ и плюс служебные каналы.
Преимущества: несколько абонентов на одной АЛ; экономия кабеля; экономия затрат.
Недостатки: многократное преобразование речевого сигнала.
