  1. Основные определения сети абонентского доступа.

Основные определения сети абонентского доступа (САД).

Термин "сеть доступа" (СД) происходит от английского выражения access network, иногда используется расширенный русский перевод "сеть абонентского доступа" для подчеркивания расположения СД в общей структуре телекоммуникационной сети.

Сеть доступа располагается между абонентским терминалом (телефонной розеткой) и оконечным устройством транзитной сети, в случае телефонной сети оконечной телефонной станцией.

Сеть абонентского доступа - относится к участку сети от телефонной розетки до оконечного оборудования транзитной сети (коммутатора), только к абонентской линии (АЛ).

Сетью доступа сети связи является та ее часть, которая связывает источник (приемник) сообщений с узлом доступа, являющимся граничным между сетью доступа и транспортной сетью.

Рисунок 1.1 - Элементарная структура САД

Концепция модернизации АЛ заключается, прежде всего, в различных способах повышения их пропускной способности (или уплотнения) без изменения топологии сети. При уплотнении АЛ производится простое наращивание числа линий, уплотненные АЛ с функциональной точки зрения не отличаются от традиционных медных.

Концепция современной сети доступа означает - сеть доступа это единая структура, имеющая свою идеологию построения, топологию, систему управления. Такая сеть должна использовать любой тип оборудования, передавать любой вид информации, использовать любую среду передачи и подключать абонента по цифровым интерфейсам.

Понятие абонентской линии (АЛ).

АЛ - это медная пара, состоящая из двух жил (жила "а" и жила "в"), т.е. АЛ двухпроводная.

  1. Понятия абонентской сети

Сеть абонентского доступа - относится к участку сети от телефонной розетки до оконечного оборудования транзитной сети (коммутатора), только к абонентской линии (АЛ).

Сетью доступа сети связи является та ее часть, которая связывает источник (приемник) сообщений с узлом доступа, являющимся граничным между сетью доступа и транспортной сетью.

Рисунок 1.1 - Элементарная структура САД

Концепция модернизации АЛ заключается, прежде всего, в различных способах повышения их пропускной способности (или уплотнения) без изменения топологии сети. При уплотнении АЛ производится простое наращивание числа линий, уплотненные АЛ с функциональной точки зрения не отличаются от традиционных медных.

Концепция современной сети доступа означает - сеть доступа это единая структура, имеющая свою идеологию построения, топологию, систему управления. Такая сеть должна использовать любой тип оборудования, передавать любой вид информации, использовать любую среду передачи и подключать абонента по цифровым интерфейсам.

Понятие абонентской линии (АЛ).

АЛ - это медная пара, состоящая из двух жил (жила "а" и жила "в"), т.е. АЛ двухпроводная. Она подключает с одной стороны терминал абонента, а с другой подключается к станции, рисунок 1.2.

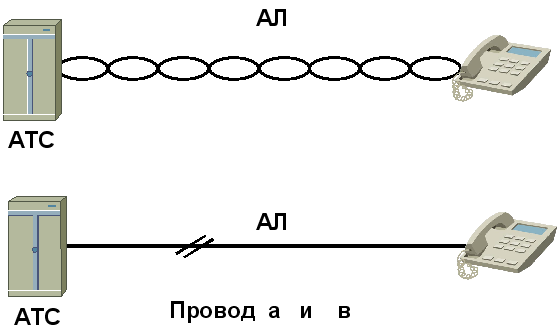

Рисунок 1.2 – Абонентская линия

  1. Параметры ал.

Параметры АЛ:

  • Двухпроводная медная пара (жила а и в);

  • Полярность: «-» на проводе а, «+» проводе в;

  • Напряжение питания: 60 В или 48 В постоянного тока;

  • сопротивление шлейфа (короткозамкнутой цепи проводов a и b абонентской линии) не более 1000 Ом, для удаленных абонентов не более 2000 Ом (для некоторых типов учрежденческих АТС допускается увеличенное предельное значение сопротивления – 3000 Ом);

  • сопротивление шлейфа АЛ, включая сопротивление телефонного аппарата (ТА), не более 1800 Ом;

  • емкость между проводами и по отношению к земле не более 0,5 мкФ (для линий удаленных абонентов допускается предельное значение емкости до 1,0 мкФ);

  • сопротивление изоляции между проводами или между каждым проводом и землей (сопротивление утечки) не менее 20 кОм (для некоторых типов АТС, например, для АТСК, не менее 80 кОм);

  • собственное затухание не должно превышать 4,5 дБ (для кабелей с диаметром жил 0,5 мм) или не более 3,5 дБ (для кабелей с диаметром жил 0,32 мм);

  • переходное затухание на ближайшем конце (к АТС) между цепями двух соседних АЛ не должно превышать 69,5 дБ;

  • если номеронабиратель ТА является дисковым или кнопочным с импульсным набором, то скорость набора импульсов номера должна составлять 9-11 импульсов в секунду при сигнализации декадном кодом для аналоговых АТС, для цифровых АТС допускается больший разброс: 7-13 импульсов/с;

  • если номеронабиратель ТА с тастатурным набором номера (частотным), то используется две группы частот: в нижней частотной группе частоты равны 697,770, 852, и 941 Гц, а частоты в так называемой верхней частотной группе равны 1209,1336,1477, 1633 Гц. При этом способе передачи сигналов управления каждый многочастотный сигнал цифры номера состоит из двух тональных сигналов в соответствии с рекомендацией Q.23 ITU-T «Технические особенности телефонных аппаратов с тастатурным набором номера».

  1. Параметры набора номера+5 вопрос

Номеронабиратель: импульсный и тональный (частотный).

Импульсный (шлейфный способ, декадный код):

U пит. = 60 или 48 В

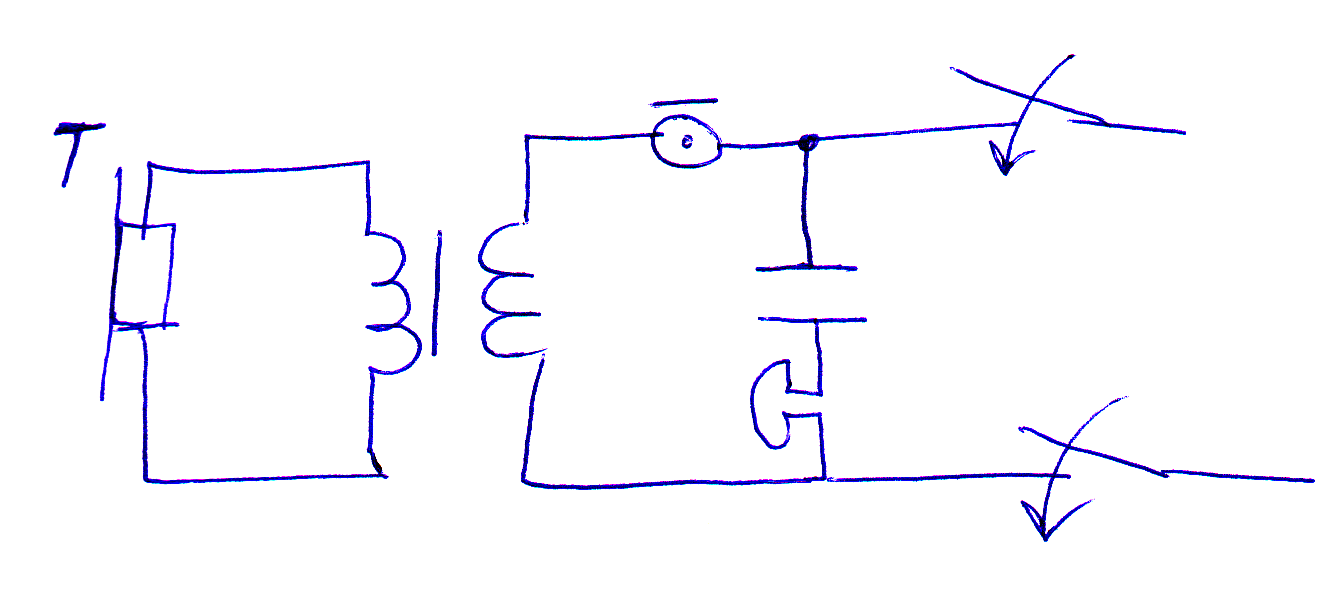

1. Снимается трубка, 2. Создается цепь питания.

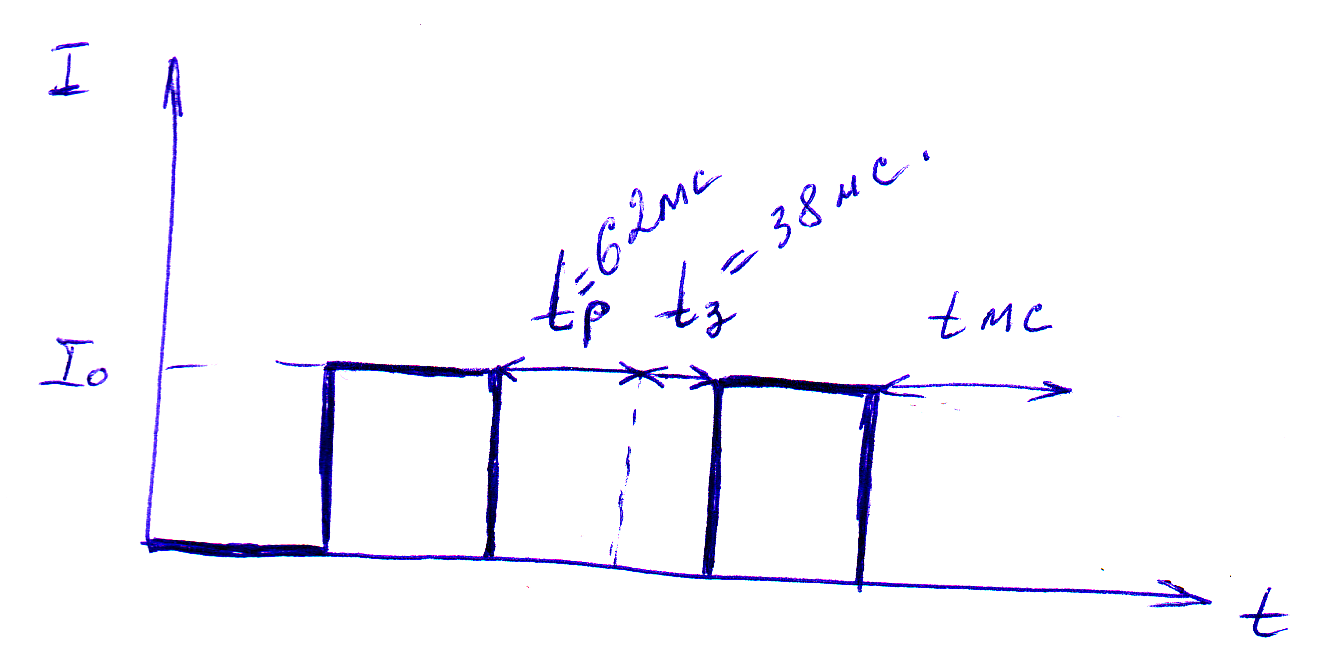

tразмыкания > tзамыкания (количество tр считают на АТС, «2»-два размыкания и два замыкания) T=tр+tз. Tмс-время межсерийного интервала 4-5 мс.

Если номеронабиратель ТА является дисковым или кнопочным с импульсным набором, то скорость набора импульсов номера должна составлять 9-11 импульсов в секунду при сигнализации декадном кодом для аналоговых АТС, для цифровых АТС допускается больший разброс: 7-13 импульсов/с;

Если номеронабиратель ТА с тастатурным набором номера (частотным), то используется две группы частот: в нижней частотной группе частоты равны 697,770, 852, и 941 Гц, а частоты в так называемой верхней частотной группе равны 1209,1336,1477, 1633 Гц.
