1. Статика

1.1 Статика абсолютно твердого тіла

Розглядаючи дану тему необхідно вивчити основні поняття і визначення статики: силу, систему сил, рівновагу абсолютно твердого тіла. Звернути увагу на аксіоми статики та їх наслідки. Ознайомитись із видами в’язей і напрямом їх реакцій. Вивчити теорему про три непаралельні сили.

Розглянути приклади розв’язання задач статики.

Завдання: Балка, вагою якої нехтують, закріплена на опорі А, кінцем В покладена на котки. На балку діє вертикальна сила , яка дорівнює 100 Н.

Взявши розміри з малюнку, визначити реакції опор і .

Розв’язання:

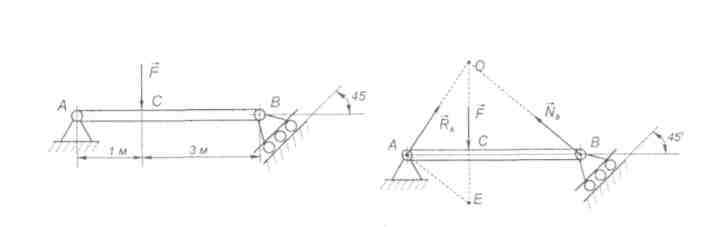

1. Розглянемо рівновагу балки АВ. (Рис. 1.)

Рис. 1. Рис. 2.

2. Покажемо силу ( - активна сила).

3. Звільнимо балку АВ від в'язей, які накладені на неї. Нерухомий шарнір А і опора на катках В являються в'язями. Реакція перпендикулярна опорній поверхні. Для знаходження лінії дії реакції шарніра А застосовуємо теорему про три непаралельні сили і знаходимо точку О перетину ліній дії сил і , а почім точку О з'єднуємо з точкою А. Це буде лінія дії реакції .

Напрям реакції знаходимо із замкнутого силового трикутника.

4. Будуємо силовий трикутник. Для цього з довільної точки на площині відкладаємо в масштабі силу Е з кінця і початку якої проводимо прямі, паралельні лініям АО і ВО.

5. Одержуємо замкнутий силовий трикутник КDМ (рис. 3). За умови замкнутості силового трикутника виводимо, що реакція направлена до точки О (реакцію показуємо па рис. 2).

6. Розв'язуємо силовий трикутник. В нашому випадку для розв'язування трикутника даних недостатньо, тому будуємо відомий трикутник, подібний силовому трикутнику. Трикутник АОЕ подібний трикутнику КDМ. З подібності трикутників маємо

З рис. 2 легко знаходимо, що ОЕ=4 м,

АО = , АЕ = .

Звідки:

=

=

Найкраще матеріал з даної теми висвітлений у навчальному посібнику: В.В. Цасюк Теоретична механіка. –Львів: Афіша, 2003. Стор 6 – 17.
