Порядок выполнения задания 2

    1. Рассмотреть лицевую панель и блок-диаграмму экспериментальной работы (рисунки 4.5 и 4.6) и отметить общие узлы, структуры и наиболее существенные отличия от моделирующей программы.

    2. Собрать установку, как показано на рисунке 4.2, соединив источник питания, ключ, конденсатор и резистор. Подключить источник питания и плату автоматизированного сбора данных.

    3. Подключить датчик напряжения к контактам конденсатора и плате сбора данных.

    4. Подключить плату сбора данных к USB разъему компьютера.

    5. Включить компьютер и вызвать программу лабораторной работы «Condensator».

    6. Перевести ключ в положение «зарядка конденсатора» и запустить программу измерений.

    7. Через 3-5 секунд перевести ключ в режим разрядки конденсатора. Обратить внимание, что при разрядке напряжение на обкладках конденсатора и ток через сопротивление резистора падают, а прошедший через сопротивление нагрузки суммируемый заряд увеличивается.

    8. Программа измерения отключается автоматически при достижении нулевого уровня (≤0,1 В) напряжения на обкладках конденсатора. При этом на индикаторах отображаются величина заряда конденсатора, его емкость и время разрядки, которые заносятся в таблицу 4.2.

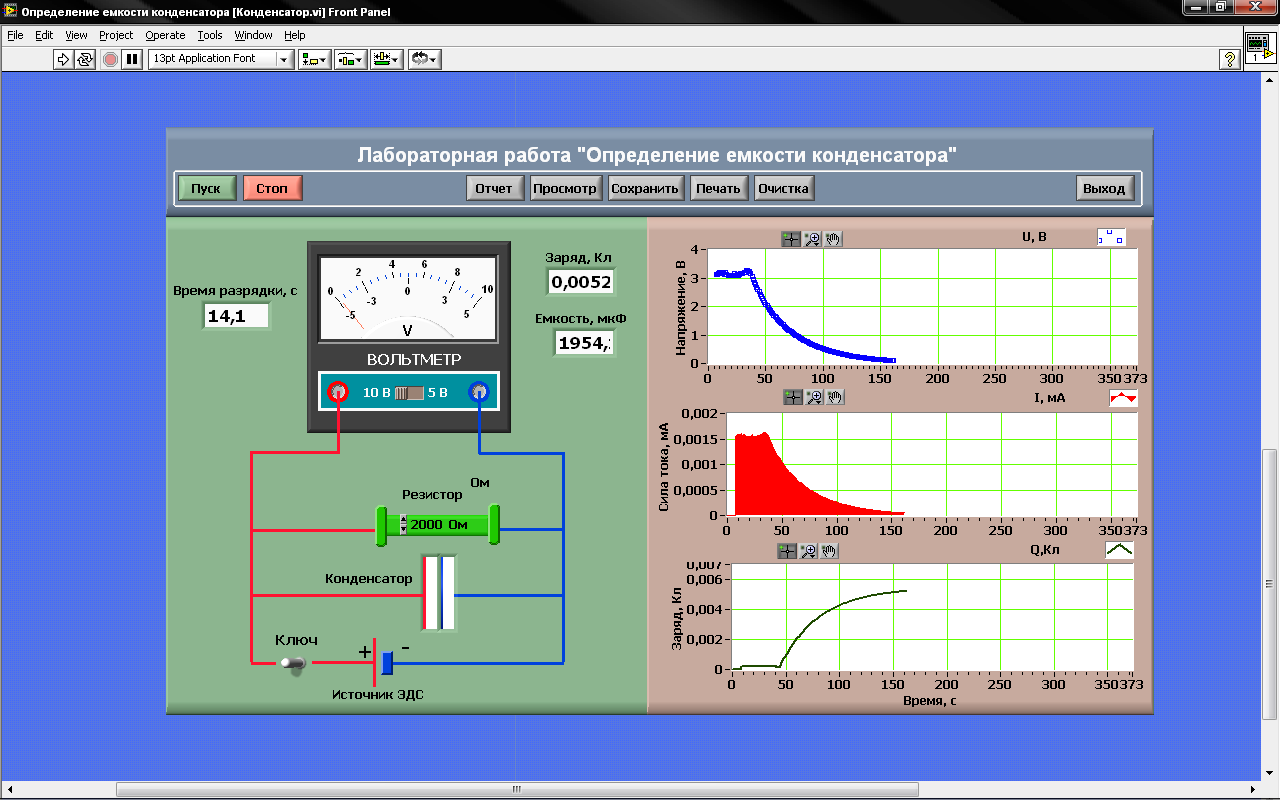

Рисунок 4.5 - Лицевая панель компьютерной системы измерения

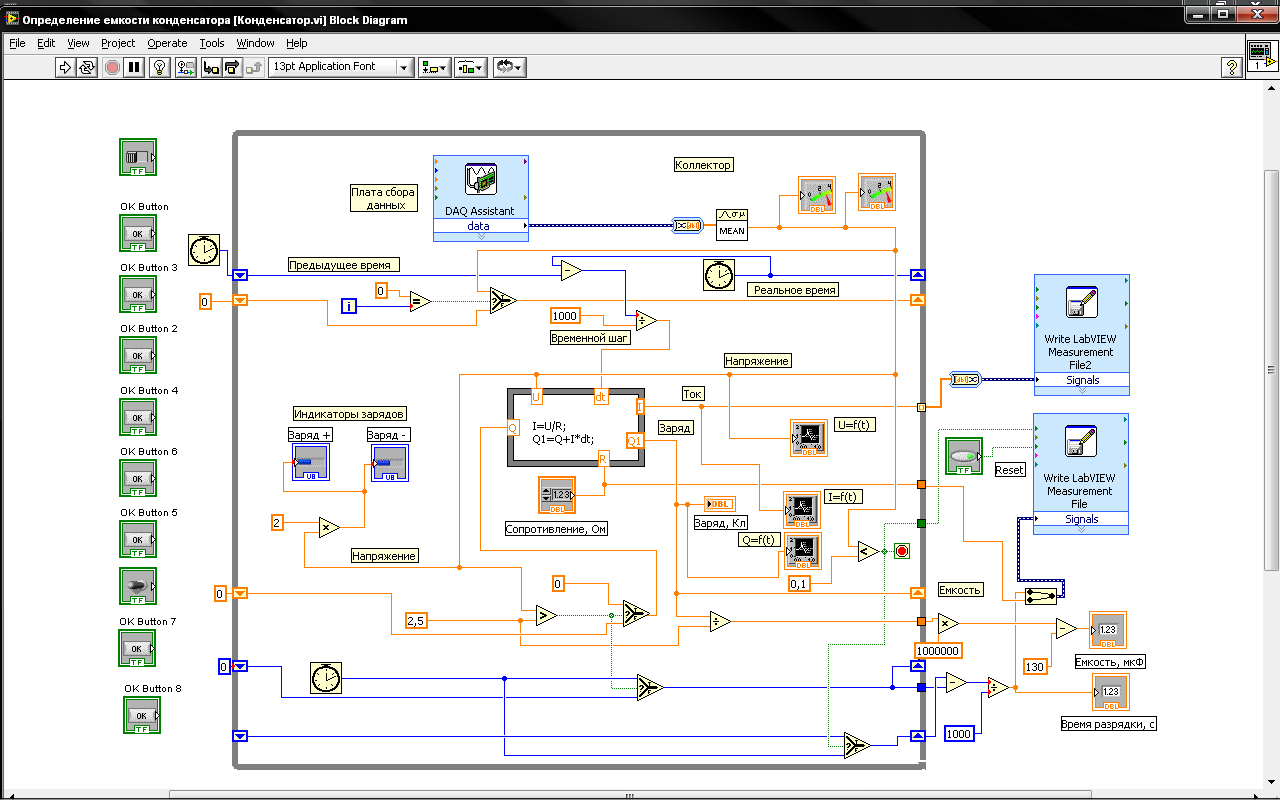

Рисунок 4.6 - Графический код программы по определению

емкости конденсатора

    1. После автоматического выключения измерений сравнить полученные данные с результатами компьютерного моделирования.

    2. Ответить на контрольные вопросы и сделать самостоятельные выводы по проведенной работе.

Таблица 4.2 - Результаты измерений

опыта

Сопротивление резистора, Ом

Заряд, Кл

Емкость конден-

сатора, мкФ

Время разрядки, с

1

2

3

4

Выводы

      1. Составлена программа моделирования лабораторной работы по определению емкости конденсатора методом суммирования количества элементарных зарядов, стекающих с его обкладок.

      2. В качестве структур, обеспечивающих выполнение работы, использован узел формул и сдвиговый регистр, позволяющий интегрировать значения силы тока в цепи разрядки конденсатора по времени.

      3. Для повышения точности определения емкости конденсатора, предусмотрено автоматическое выключение измерений в тот момент, когда напряжение на его обкладках снизится до 0,1 В.

      4. Проведено сравнение результатов выполненных вычислений с экспериментальными данными. Показано, что моделирование позволяет установить общие закономерности процесса разрядки, а разработанная программа обработки данных может полностью использоваться в качестве самостоятельной подпрограммы автоматизации реального физического эксперимента.
