4.2.5 Расчёт раздающей части воздуховода (рассредоточенная раздача)
Равномерная раздача воздуха осуществляется за счёт изменения площади сечения раздающих отверстий по длине воздуховода при постоянном его сечении.
Определить число отверстий n на участке 1-2 и 3-4.
(4.15)
где ℓраз – длина раздающей части воздуховода, м, ℓраз = 48,5 (пример – рисунки 4.1 и 4.2);
ℓi – расстояние, м, зависит от длины раздающей части воздуховода, ℓi = 2…3.
Найти площадь последнего по ходу воздуха отверстия, f1, м2.
,
(4.16)
где Lрас – расчетное количество воздуха проходящего через рассматриваемый раздающий участок, м3/с, м3/с;
vмах – максимальная скорость истечения воздуха из раздающих отверстий, м/с, vмах = 4…8 м/с.
проверить условие:
≤
,
(4.17)
где
F
– площадь раздающего воздуховода, м2,
,
dф – фактический диаметр, м;
μ – коэффициент расхода, m = 0,66.
Если условие (4.16) выполняется, то расчет продолжается, ели нет, то принимается другая скорость истечения vмах и расчет начать с пункта 1.
определить площадь последующих отверстий fi, м2,
(4.18)
(4.19)
где i – номер отверстия, 2, 3,…, n.
Определить диаметр отверстий di, мм:
.
(4.20)
Расчет свести в таблицу 4.5
Таблица 4.5 – Результат расчета площади отверстий раздающего воздуховода
i |
1 |
2 |
… |
… |
… |
… |
.. |
n |
Mi |
|
|
|
|
|
|
|
|
fi, м2 |
|
|
|
|
|
|
|
|
di,, мм КП36Б-СК-01АУЗ vv мм |
|
|
|
|
|
|
|
|
4.2.6 Определение потерь давления в вентиляционной сети
Тип и номер вентилятора выбирается по количеству воздуха, подаваемого вентилятором Vв, м3/ч, и потерь давления при движении воздуха в приточной системе р, Па.
расчетное давление для выбора вентилятора рв, Па:
(4.21)
где ∆ Zвс – потери давления в местных сопротивлениях всасывающей части приточной камеры, Па;
– аэродинамическое
сопротивление калориферной установки
проходу воздуха, Па;
∆ Zнаг – потери давления в местных сопротивлениях нагнетательной части приточной камеры , Па;
–
потери
давления в транспортирующей части сети
воздуховодов, Па;
–
потери
давления в раздающей части сети
воздуховодов, Па.
Расчетные формулы для аэродинамического расчета сети воздуховодов транспортирующей части методом удельных потерь:
,
(4.22)
,
(4.23)
,
(4.24)
где pi – потери давления i-го участка, Па;
Ri – удельные потери давления на трение i-го участка, Па/м:
ℓi – длина i-го участка вентиляционной сети, включая и фасонные части, м;
Zi – потери давления в местных сопротивлениях на i-ом участке вентиляционной сети, Па;
λ – коэффициент сопротивления трению, λ = 0,02;
di – диаметр воздуховодов на i-ом участке вентиляционной сети, м;
vi – скорость движения воздуха на i-ом участке вентиляционной сети, м/с,
rt – плотность воздуха при температуре транспортировки по вентиляционной сети, кг/м3;
∑ξi – сумма коэффициентов местного сопротивления на i-ом участке вентиляционной сети, таблица 15 [1].
Потери давления ∆рраз, Па, раздающей части сети воздуховодов:
.
(4.25)
Расчет выполняется в два этапа.
Первый этап – определить потери давления сети воздуховодов.
Второй этап – увязать по потерям давления параллельно расположенные участки.
Алгоритм расчета потерь давления в местных сопротивлениях всасывающей части приточной камеры (участок 6-7)
жалюзийная решетка:
,
где
–
потери давления в местном сопротивлении
жалюзийной решетки, Па;

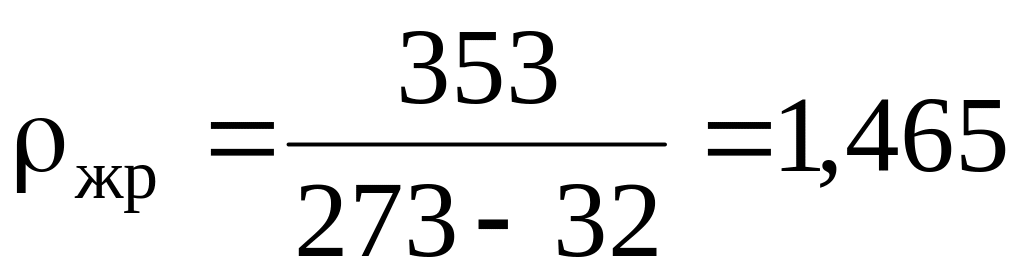

rжр – плотность воздуха, кг/м3, проходящего через жалюзийную решётку,
кг/м3;
ξжр – коэффициент местного сопротивления жалюзийной решетки;
vжр – скорость движения воздуха через жалюзийную решетке, м/с, vжр (см. расчет жалюзийной решетки).
утепленный клапан:
,
где
–
потери давления в местном сопротивлении
утепленного клапана, Па;
rук – плотность воздуха, кг/м3, проходящего через утепленный клапан,
кг/м3;
ξук – коэффициент местного сопротивления утепленного клапана;
– скорость
движения воздуха через утепленный
клапан, м/с.
конфузор на всасывании:
,
где
– потери давления в местном сопротивлении
конфузора, Па;
rкф
– плотность
воздуха, кг/м3,
проходящего через конфузор,
;
ξкф – коэффициент местного сопротивления конфузора;
– средняя
скорость движения воздуха через конфузор,
м/с, между скоростью выхода из калорифера
и входа в вентилятор.
Суммарные местные потери давления всасывающей части ∑Z, Па:
∑Zвс = Zжр + Zук + Zкф.
алгоритм расчета потерь давления в местных сопротивлениях нагнетательной части приточной камеры (участок 5-6)
диффузор:
,
где
– потери давления в местном сопротивлении
конфузора, Па;
rдф
– плотность
воздуха, кг/м3,
проходящего через конфузор,
;
–
коэффициент
местного сопротивления конфузора;
–
средняя
скорость движения воздуха в диффузоре,
м/с, между скоростью выхода из вентилятора
и входа в воздуховод.
расчет местных сопротивлений свести в таблицу 4.6.
Таблица 4.6 – Коэффициенты местных сопротивлений
№ уч. |
Вид местного сопротивления |
|
∑ |
2-5 4-5 |
|
|
|
Окончание таблицы 4.6
№ уч. |
Вид местного сопротивления |
|
∑ |
5-6 |
|
|
|
6-7 |
|
|
|
Первый этап расчета
Вычертить расчетную схему приточной системы, рисунок 4.2 (пример схемы).
Расчет свести в таблицу 4.7.
Таблица 4.7– Результат расчета потерь давления в вентиляционной сети
№ уч. |
Lрас, м3/с |
ℓрас, м |
vрас, м/с |
d, м |
R, Па/м |
Rℓ, Па |
∑ξ |
Z, Па |
Rℓ + Z, Па |
∑(Rℓ + +Z), Па |
1-2 |
|
|
|
|
|
|
|
|
|
|
2-5 |
|
|
|
|
|
|
|
|
|
|
4-5 |
|
|
|
|
|
|
|
|
|
|
5-6 |
|
|
|
|
|
|
|
|
|
|
6-7 |
|
|
|
|
|
|
|
|
|
|
второй этап расчета
избыточные потери давления между магистральным направлением сети и ответвлением ∆риз Па:
(4.26)
где
–
суммарные потери давления в расчетном
магистральном направлении вентиляционной
сети, Па;
i – i-й участок сети;
m – количество участков, входящих в расчетное магистральное направление сети.
процент невязки потерь давлений, %, между участками магистрального направления сети и ответвлением:
≤
15
%. (4.27)
Если условие (4.26) не выполняется, то необходимо установить дополнительное местное сопротивление на ответвление в виде диафрагмы.
расчет диафрагмы.
Диафрагма – калиброванное отверстие диаметром dд, мм, которое устанавливается для выравнивания давление в ответвлении ∆риз, Па.
коэффициент местного сопротивления диафрагмы ξд:
(4.28)
(4.29)
где рд – динамическое давление, Па;
vотв – скорость движения воздуха в ответвлении вентсети, м/с;
t – плотность воздуха при tпв, ºС.
По таблице 22.48 [8], зная ξд и диаметр ответвления сети d, мм определяется диаметр диафрагмы dд, мм. Расчет свести в таблицу 4.8
Таблица 4.8 – Увязка ответвлений
направ-ление |
∆р, Па |
∆ризб,Па
|
V, кг/с |
dу, мм |
Невязка потерь напора, % |
dд, мм |
1 – 2 –5 |
|
|
|
|
|
|
3 – 4 – 5 |
|
|
|
|
|
|
Подбор вентилятора

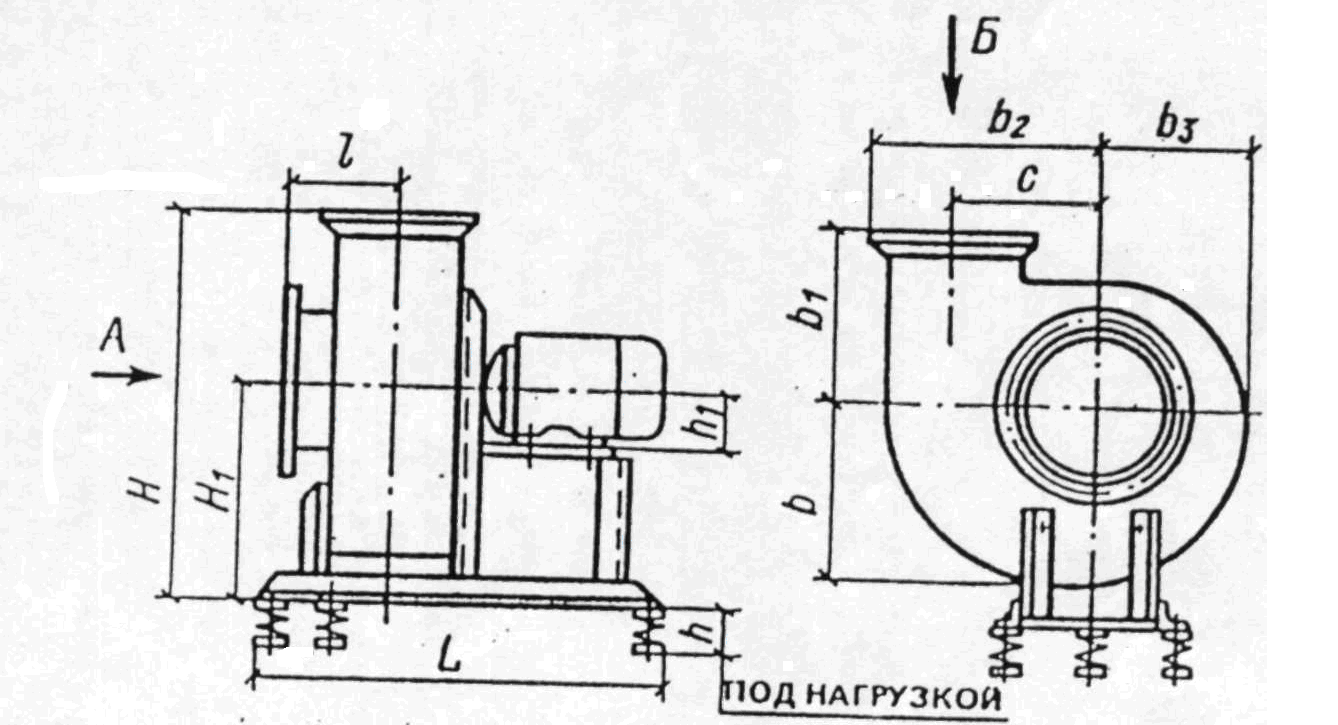

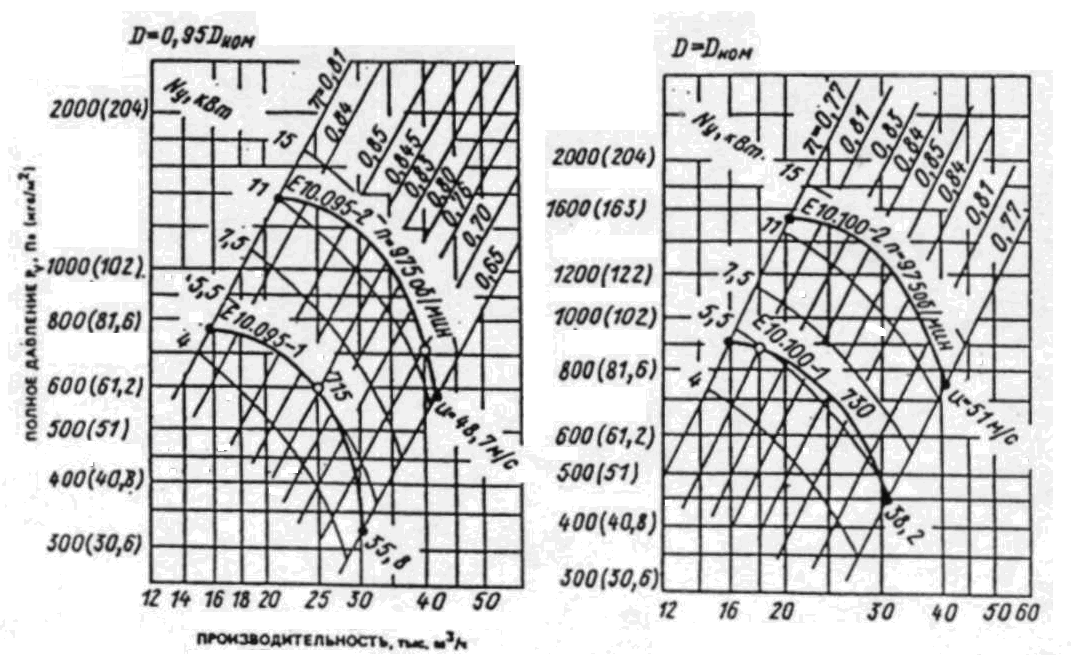

выбирается вентиляционный агрегат [8, рисунок 1.1 приложения I] по давлению рв, Па, с учётом коэффициента запаса (1,15) и расчетному расходу воздуха Lрас.

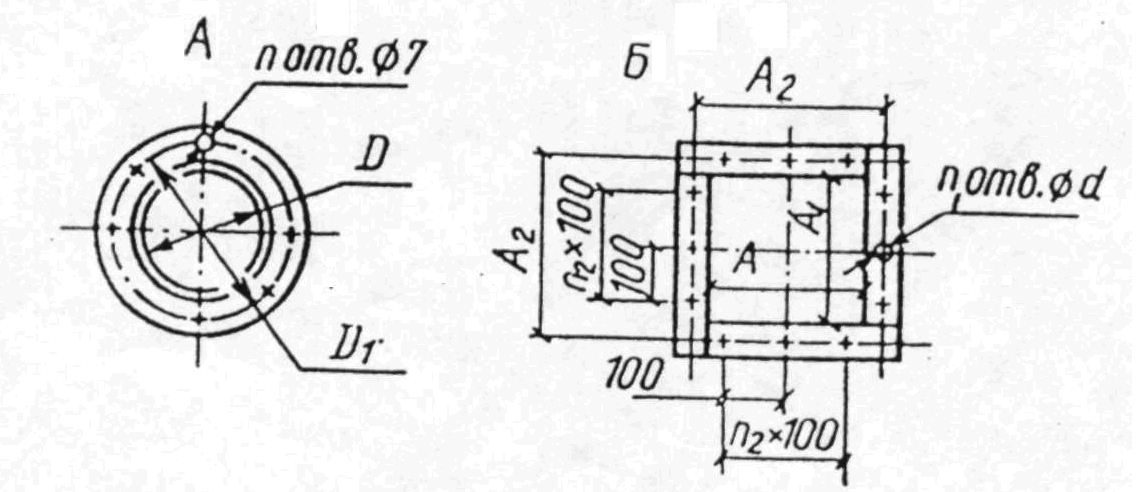

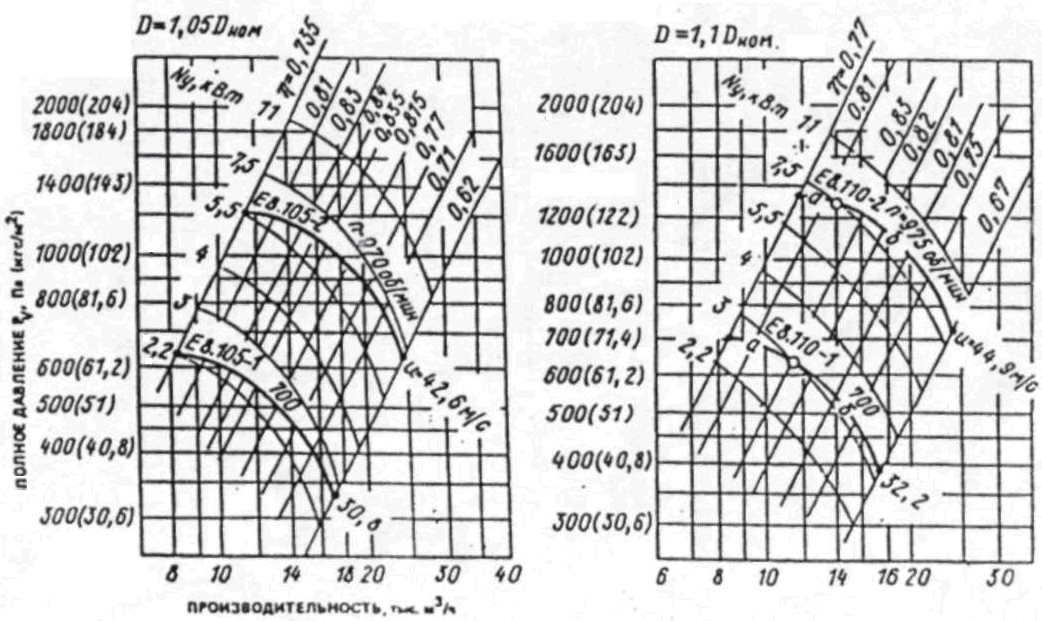

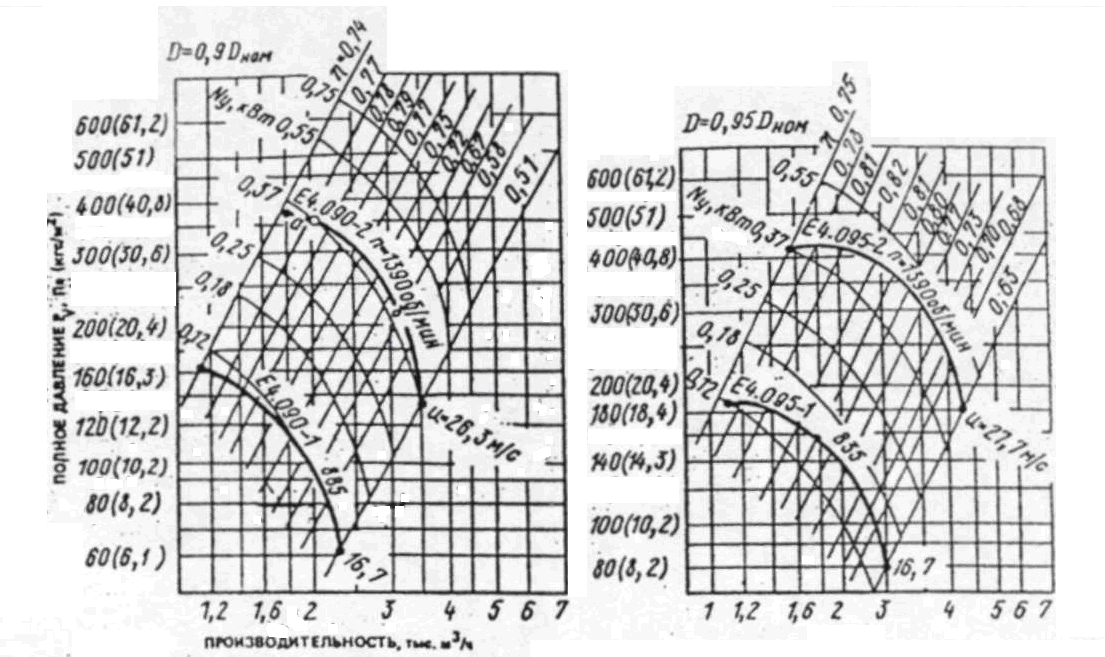

уточняется выбранный вентиляционный агрегат [8, рисунки 1.2…1.9 приложения I].
выбирается тип электродвигателя по шифру вентиляционного агрегата [приложение Е, таблица Е1]
В таблицу 4.9 заносятся данные выбранного вентиляционного агрегата.
Таблица 4.9 – технические характеристики вентиляционного агрегата
Условные обозначения |
Вентилятор |
Двигатель |
||||||
№ |
Lв, м3/ч |
рв, Па |
nв, об/мин |
ηв |
тип |
Nдв, кВт |
nдв, об/мин |
|
В.Ц4-75-6.3 |
6,3 |
7 000 |
500 |
935 |
0,84 |
4А90L6 |
1,5 |
935 |
установочная мощность вентилятора Nуст, Вт:
,
(4.30)
где ηв – КПД вентилятора в рабочей точке характеристик вентилятора;
ηп – КПД передачи, ηп = 1 (исполнение 1), таблица 11.3 [7];
кз – коэффициент запаса мощности, таблица 4.10.
установочная мощность вентилятора сравнивается с мощностью выбранного электродвигателя
(4.31)
Таблица 4.10 – Коэффициент запаса мощности [7, таблица 11.4]
Мощность на валу электродвигателя, кВт |
Коэффициент запаса при вентиляторе |
|
|
радиальном |
осевом |
||
Меньше 0,5 |
1,5 |
1,20 |
|
0,51…1 |
1,3 |
1,15 |
|
1,01…2 |
1,2 |
1,10 |
|
2,01…5 |
1,15 |
1,05 |
|
Больше 5 |
1,1 |
1,05 |
|
Параметры дроссель клапана (шибера)
избыточное давление, которое развивает вентилятор ∆рх.в, Па, по характеристике вентилятора и потерям давления в сети воздуховодов ∆рв, Па:
.
(4.32)
параметры дроссельного клапана (шибера):
давление ∆р, Па, которое необходимо погасить дроссель клапаном (шибером)
,
(4.33)
где рд – динамическое давление в воздухопроводе вентилятора, Па, по формуле (4.29).
коэффициент местного сопротивления дроссельного клапана по формуле (4.28);
количество створок и угол наклона α створок дроссель клапана, таблица 4.11, рисунок 14 (степень открытия шибера, таблица 4.12, рисунок 15).
Таблица 4.11 – Значения ξ дроссель клапана [8, 22.33]
Количество створок, n |
Значения ξ при α, град |
|||||||||
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
1 |
0,04 |
0,30 |
1,10 |
2,50 |
8,00 |
20 |
60 |
200 |
1500 |
6000 |
Рисунок 14 – Положение дроссель клапана в воздуховоде
Таблица 4.12 – Значения ξ шибера [8, 22.34]
h/d |
Fп/ Fo |
Значения ξ для воздуховодов |
|
круглых |
Прямоугольных |
||
0,0 |
0,00 |
∞ |
∞ |
0,2 |
0,25 |
35 |
193 |
0,3 |
0,38 |
10 |
44,5 |
0,4 |
0,50 |
4,6 |
17,8 |
0,5 |
0,61 |
2,06 |
8,12 |
0,6 |
0,71 |
0,98 |
4,02 |
0,7 |
0,81 |
0,44 |
2,08 |
0,8 |
0,90 |
0,17 |
0,95 |
0,9 |
0,96 |
0,06 |
0,39 |
1,0 |
1,00 |
0 |
0 |
рисунок 15 – Положение шибера в воздуховоде
Расчет вытяжных шахт
Общая площадь вытяжных шахт ∑Fш, м2,
,
(5.1)
,
(5.2)
где vш – скорость воздуха в шахте, м/с;
h – высота воздушного столба, м, от середины высоты помещения до устья выброса воздуха из шахты, так как в помещении организованный приток воздуха;
Lрас – удаляемый объемный расчетный расход воздуха через шахты, м3/с.
сечение одной шахты fш, м2,
,
(5.3)
где nш – количество шахт принятых в проекте шахт, шт.
диаметр одной вытяжной шахты круглого сечения dш, м:
.
(5.4)
ближайший стандартный диаметр шахты
,
м.Действительная скорость движения воздуха в шахте vд, м/с:
.
(5.5)
литература
Методические указания к выполнению курсового и дипломного проектирования «Расчет отопиельно-вентиляционной системы животноводческих помещений». Челябинск: ЧГАУ, 1999. 45 с.
Захаров А.А. Применение теплоты в сельском хозяйстве. М.: Агропромиздат, 1986. 288 с.
Справочник по теплоснабжению в сельском хозяйстве /Л.С. Герасимов, А.Г. Цубанов, Б.Х. Драганов, А.Л. Синяков и др. Минск: Ураджай, 1993. 368 с.
Справочник по теплоснабжению сельскохозяйственных предприятий / Под общ. ред. Уварова В.А. М. 1983.
Справочник по теплоснабжению и вентиляции /Р.В. Щекин, С.М. Корневский и др. Киев: Будiвельник, 1968. 288 c.
Захаров А.А. Практикум по применению тепла в сельском хозяйстве. М. 1995.
Внутренние санитарно-технические устройства. В 3 ч. Ч. 3. Вентиляция и кондиционирование воздуха. Кн. 1/В.Н Богословский, В. Н. Посохин и др.; под ред. Н. Н. Павлова и Ю. И. Шиллера. – 4-е изд., перераб. и доп. М.: Стройиздат, 1992. 319 с.
Внутренние санитарно-технические устройства. В 3 ч. Ч. 3. Вентиляция и кондиционирование воздуха. Кн. 1/В. Н. Богословский, А. И. Пирумов, В. Н. Посохин и др.; под ред. Н. Н. Павлова и Ю. И. Шиллера. – 4-е изд., перераб. и доп. М.: Стройиздат, 1992. 416 с.
Внутренние санитарно-технические устройства. В 3 ч. Ч. 3. Вентиляция и кондиционирование воздуха. Кн. 2/Б. В. Баркалов, Н. Н. Павлов, С. С. Амирджанов и др.; под ред. Н. Н. Павлова и Ю. И. Шиллера. – 4-е изд., перераб. и доп. М.: Стройиздат, 1992. 319 с.
СНиП 2.10.03-84*. Животноводческие, птицеводческие и звероводческие здания и помещения. М.: Госстрой России, 2000. 10 с.
НТП 1-99. нормы технологического проектирования предприятий крупного рогатого скота. М.: Минсельхозпрод РФ, 1998. 38 с.
НТП-АПК 1.10.05.001-01. нормы технологического проектирования птицеводческих предприятий. М.: Минсельхозпрод РФ, 2002. 53 с.
приложения
приложение А
Таблица А1 – расчетные параметры микроклимата в помещениях для крупного рогатого скота 1, 9
Здания и помещения |
Группа животных |
Содержание животных |
Расчетные параметры воздуха |
Потребность в свежем воздухе на 100 кг живой массы, м3/с |
|||
t, С |
φ, % |
v, м/с |
|||||
х. п |
т. п |
||||||
1. Коров-ники, здания для молод-няка на откорме, помещения для передержки осемененных коров и содержания быков |
Коровы, быки-произво-дители, молодняк старше года, скот на откорме |
Привязное и боксовое (с регламентиро-ванным использованием выгулов), групповое беспривязное на решетчатых полах |
10 |
40…75 |
0,5 |
1,0 |
0,0048 |
2. коров-ники, здания для молодняка молочных пород в районах с расчетной зимней температурой – 25 С и ниже |
Коровы и молодняк всех возрастов молочных пород, мясные коровы перед отелом и непосредственно после отела |
Беспривязное на глубокой подстилке |
3 |
40…85 |
0,5 |
1,0 |
0,0048 |
3. Телятники |
Телята от 10 дней до 5 мес. |
Групповое беспривязное, боксовое и в индивидуальных клетках |
15 |
40…75 |
0,5 |
1,0 |
0,0055 |
Таблица А2 – расчетные параметры микроклимата в помещениях для содержания свиней 1, 9
Здания и помещения |
Расчетные параметры воздуха |
Потребность в свежем воздухе на 100 кг живой массы, м3/с |
|||
t, С |
φmax, %
|
v, м/с |
|||
х. п |
т. п |
||||
1. Свинарники – помещения для холостых и легко супоросных маток |
16 |
75 |
0,3 |
1,0 |
0,0055 |
2. свинарники – помещения для поросят-отъемышей |
20 |
70 |
0,2 |
0,6 |
0,0055 |
3. свинарник-откормочник – помещение для содержания свиней |
18 |
70 |
0,3 |
1,0 |
0,0055 |
4. свинарник-маточник – помещение для содержания свиней |
20 |
70 |
0,3 |
1,0 |
0,0055 |
Таблица А3 – расчетные параметры микроклимата в помещениях для содержания птиц 1, 9
|
Расчетная температура воздуха в холодный период года, С |
φ, %
|
v, м/с |
Потреб-ность в свежем воздухе на 100 кг живой массы, м3/с |
|||
при напольном содержани |
в помеще-нии под брудерами |
при клеточ-ном содержа-нии |
х. п |
т. п |
|||
Взрослая птица |
|||||||
Куры |
16…18 |
– |
16…18 |
60…70 |
0,3 |
1,2 |
0,028
|
Индейки |
16 |
– |
– |
60…70 |
0,3 |
1,2 |
|
Утки |
14 |
– |
– |
70…80 |
0,5 |
0,6 |
|
Гуси |
14 |
– |
– |
70…80 |
0,5 |
0,6 |
|
Молодняк птицы |
|||||||
Цыплята-бройлеры в возрасте: – 1 недели – 2…3 недели – 4…6 недель – 7…9 недель |
26…28 22 20 18 |
30…35 26…29 – – |
28…32 24…25 20 18 |
65…70 65…70 65…70 65…70 |
0,3 0,3 0,3 0,3 |
0,6 0,6 0,6 0,6 |
|
приложение Б
Таблица Б1 – Тепло-, газо- и влаговыделения от животных 9
Животные |
Масса, кг |
Нормы выделения |
|||
теплоты, Вт |
углекислого газа, м3/с |
водяного пара, г/с |
|||
общего |
явного |
||||
Крупный рогатый скот |
|||||
Коровы стельные, нетели за 2 мес. до отела |
300 |
700 |
510 |
27,7·10 – 6 |
88,6·10 – 3 |
400 |
948 |
640 |
32,7·10 – 6 |
105,5·10 – 3 |
|
600 |
1078 |
780 |
42,5·10 – 6 |
135,8·10 – 3 |
|
800 |
1266 |
908 |
49,7·10 – 6 |
159,4·10 – 3 |
|
Коровы лактирующие на уровне: |
|||||
до 5 л |
300 |
696 |
504 |
27,5·10 – 6 |
87,8·10 – 3 |
400 |
831 |
600 |
52,2·10 – 6 |
104,7·10 – 3 |
|
500 |
944 |
672 |
35,2·10 – 6 |
113,3·10 – 3 |
|
600 |
1060 |
774 |
41,9·10 – 6 |
134,7·10 – 3 |
|
до 10 л
|
300 |
750 |
543 |
29,4·10 – 6 |
94,4·10 – 3 |
400 |
890 |
645 |
35,0·10 – 6 |
112,2·10 – 3 |
|
500 |
1002 |
726 |
39,1·10 – 6 |
126,4·10 – 3 |
|
600 |
1113 |
807 |
43,8 ·10 – 6 |
140,3·10 – 3 |
|
до 15 л |
300 |
856 |
626 |
33,8·10 – 6 |
109,2·10 – 3 |
400 |
1009 |
731 |
41,1·10 – 6 |
127,2·10 – 3 |
|
500 |
1118 |
810 |
43,8·10 – 6 |
140,8·10 – 3 |
|
600 |
1209 |
884 |
47,5·10 – 6 |
152,5·10 – 3 |
|
Телята: |
|||||
до 1 мес. |
30 |
116 |
84 |
4,45·10 – 6 |
14,72· 0 – 3 |
40 |
164 |
127 |
6,39·10 – 6 |
20,55·10 – 3 |
|
50 |
202 |
144 |
7,78·10 – 6 |
25,56·10 – 3 |
|
80 |
298 |
223 |
1,67·10 – 6 |
37,50·10 – 3 |
|
от 1 до 3 мес. |
40 |
170 |
130 |
6,67·10 – 6 |
20,28·10 – 3 |
60 |
250 |
194 |
13,9·10 – 6 |
31,39·10 – 3 |
|
100 |
328 |
237 |
15,3·10 – 6 |
49,17·10 – 3 |
|
120 |
445 |
322 |
17,5·10 – 6 |
56,11·10 – 3 |
|
от 3 до 4 мес. |
90 |
283 |
207 |
11,38·10 – 6 |
36,38·10 – 3 |
120 |
430 |
342 |
16,95·10 – 6 |
55,00·10 – 3 |
|
150 |
445 |
350 |
17,5·10 – 6 |
56.11·10 – 3 |
|
200 |
692 |
428 |
24,72·10 – 6 |
73,61·10 – 3 |
|
Молодняк КРС от 4 мес. и старше: |
130 |
375 |
324 |
16,11·10 – 6 |
47,22·10 – 3 |
180 |
554 |
406 |
18.61·10 – 6 |
59,22·10 – 3 |
|
250 |
557 |
417 |
22,78·10 – 6 |
72,50·10 – 3 |
|
350 |
758 |
554 |
47,22·10 – 6 |
95,56·10 – 3 |
|
Свиньи: |
|||||
Взрослые на откорме |
100 |
369 |
310 |
13,06·10 – 6 |
36,67·10 – 3 |
200 |
489 |
358 |
17,50·10 – 6 |
48,61·10 – 3 |
|
300 |
644 |
471 |
23,06·10 – 6 |
63,89·10 – 3 |
|
Таблица Б2 – Тепло -, газо- и влаговыделения от птиц 9
Содержание птиц их возрастная группа |
Масса, кг |
Нормы выделения |
|||
теплоты, Вт |
углекислого газа, м3/с |
водяного пара, г/с |
|||
полной |
явной |
||||
Взрослые птицы |
|||||
При клеточном содержании |
1,5…1,7 |
11,40 |
7,78 |
0,47·10 – 6 |
1,41 · 10 – 3 |
При напольном содержании (яичных пород) |
1,5…1,7 |
13,14 |
9,17 |
0,56·10 – 6 |
1,61 · 10 – 3 |
При напольном содержании (мясных пород) |
2,5…3,0 |
11,97 |
8,33 |
0,50·10 – 6 |
1,44 · 10 – 3 |
Индейки |
6,8 |
11,11 |
7,22 |
0,47·10 – 6 |
1,39 · 10 – 3 |
Утки |
3,5 |
7,20 |
5,58 |
0,33·10 – 6 |
1,00 · 10 – 3 |
Таблица Б3 – количество вредных газов, выделяемых в помещение для содержания птиц с поверхности подстилки и противней
Возрастная группа птиц |
Нормы выделения, мг/с |
||||||
с подстилки |
с противней |
||||||
аммиака |
серово-дорода |
углекис-лого газа |
аммиака |
серово-дорода |
углекис-лого газа |
||
Взрослые куры |
1,39·10 – 3 |
4,17·10 – 3 |
2,22·10 – 3 |
2,22·10 – 3 |
1,39·10 – 3 |
1,11·10 – 3 |
|
Молодняк кур в возрасте: |
|||||||
1…30 дней |
2,78·10 – 3 |
1,11·10 – 3 |
1,11·10 – 3 |
1,39·10 – 3 |
0,56·10 – 3 |
0,56·10 – 3 |
|
31…65 дней |
5,56·10 – 3 |
2,78·10 – 3 |
1,39·10 – 3 |
1,67·10 – 3 |
1,11·10 – 3 |
0,84·10 – 3 |
|
66…210 дней |
6,95·10 – 3 |
·10 – 3 |
2,22·10 – 3 |
2,22·10 – 3 |
1,39·10 – 3 |
1,11·10 – 3 |
|
приложение В
во
всех животноводческих помещениях
допустимые концентрации воздуха в
помещении Св,
м3/м3:
до
2,5·10–3;
С
до 0,5·10–3.
2. в птичниках допустимые концентрации воздуха в помещении Св м3/м3:
=
(1,8…2,0)·10–3;
С
=
0,01·10–3;
С
= 0,005·10–3.
3. допустимые концентрации СО2, м3/м3, в наружном воздухе Сн = (0,3…0,4)Св.
Таблица В1 – Коэффициент теплопроводности строительных материалов [1]
Материал |
λ, Вт/(м·К) |
Бетон |
0,93…1,28 |
Бетонная кладка |
0,93…1,28 |
Дерево |
0.18…0,23 |
Железобетон |
1,4…1,51 |
Кирпич (250×135×67): обожженный |
0,58…0,93 |
пористый |
0.35…0,47 |
Кирпичная кладка |
0,7…0,81 |
Стекло |
0,76…0,82 |
Шлакобетон (400×200×200) |
0,47…0,7 |
Рубероид |
0.5 |
Штукатурка цементная |
0,99…1,16 |
Цементный раствор |
1…1,16 |
Вата минеральная |
0,055 |
Плиты минераловатные |
0,052…0,076 |
Шлак |
0,23…0,3 |
Керамзитобетон |
0,291…0,755 |
Перлитобетон |
0,15…0,33 |
приложение Г
Таблица Г1 – номенклатура и технические характеристики калориферов Кск3 [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь патрубка, fп |
распределительно- сборных коллекторов, fк |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|||
фронтального, fв |
для прохода теплоносителя, fн |
|
|
|||||
Кск3-6-02АХЛЗ |
13,26 |
0,267 |
0,000846 |
0,001006 |
0,00172 |
6 |
0,530 |
38 |
Кск3-7-02АХЛЗ |
16,34 |
0,329 |
0,655 |
44 |
||||
Кск3-8-02АХЛЗ |
19,42 |
0,392 |
0,780 |
50 |
||||
Кск3-9-02АХЛЗ |
22,5 |
0,455 |
0,905 |
56 |
||||
Кск3-10-02АХЛЗ |
28,66 |
0,581 |
1,155 |
68 |
||||
Кск3-11-02АХЛЗ |
83,12 |
1,660 |
0,002576 |
0,002205 |
0,00172 |
4 |
1,655 |
176 |
Кск3-12-02АХЛЗ |
125,27 |
2,488 |
0,003881 |
259 |
||||
Таблица Г2 – номенклатура и технические характеристики калориферов Кск4 [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь сечения, м2 |
Число ходов для движения теплоносителя, nх |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|||
фронтального, fв |
для прохода теплоносителя, fн |
патрубка,fп |
распределительно- сборных коллекторов, fк |
|||||
Кск4-6-02АХЛЗ |
17,42 |
0,267 |
0,001112 |
0,001006 |
0,0022 |
6 |
0,530 |
45 |
Кск4-7-02АХЛЗ |
21,47 |
0,329 |
0,655 |
53 |
||||
Кск4-8-02АХЛЗ |
25,52 |
0,392 |
0,780 |
61 |
||||
Кск4-9-02АХЛЗ |
29,57 |
0,455 |
0,905 |
68 |
||||
Кск4-10-02АХЛЗ |
37,66 |
0,581 |
1,155 |
85 |
||||
Кск4-11-02АХЛЗ |
110,05 |
1,66 |
0,002576 |
0,002205 |
0,0022 |
4 |
1,655 |
223 |
Кск4-12-02АХЛЗ |
166.23 |
2,488 |
0,00341 |
331 |
||||
Таблица Г3 – номенклатура и технические характеристики калориферов КП3-СК [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь сечения, м2 |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|
фронтального, fв |
для прохода теплоносителя, fн |
||||
КП-36-СК-01АУЗ |
13,26 |
0,267 |
0,005082 |
0,530 |
38 |
КП-37-СК-01АУЗ |
16,34 |
0,329 |
0,655 |
44 |
|
КП-38-СК-01АУЗ |
19,42 |
0,392 |
0,780 |
50 |
|
КП-39-СК-01АУЗ |
22,5 |
0,455 |
0,905 |
56 |
|
КП-310-СК-01АУЗ |
28,66 |
0,581 |
1,155 |
68 |
|
КП-311-СК-01АУЗ |
83,12 |
1,660 |
0,0136 |
1,655 |
176 |
КП-312-СК-01АУЗ |
125,27 |
2,488 |
0,0206 |
259 |
|
Таблица Г4 – номенклатура и технические характеристики калориферов КП4-СК [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь сечения, м2 |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|
фронтального, fв |
для прохода теплоносителя, fн |
||||
КП-46-СК-01АУЗ |
17,42 |
0,267 |
0,00668 |
0,530 |
45 |
КП-47-СК-01АУЗ |
21,47 |
0,329 |
0,655 |
53 |
|
КП-48-СК-01АУЗ |
25,52 |
0,392 |
0,780 |
61 |
|
КП-49-СК-01АУЗ |
29,57 |
0,455 |
0,905 |
68 |
|
КП-410-СК-01АУЗ |
37,66 |
0,581 |
1,155 |
85 |
|
КП-411-СК-01АУЗ |
110,05 |
1,660 |
0,0136 |
1,655 |
223 |
КП-412-СК-01АУЗ |
166.23 |
2,488 |
0,0206 |
331 |
|
Таблица Г5 – номенклатура и технические характеристики калориферов КВББ [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь сечения, м2 |
Число ходов для движения теплоносителя, nх |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|||
фронтального, fв |
для прохода теплоносителя, fн |
патрубка,fп |
распределительно- сборных коллекторов, fк |
|||||
КВБ6Б-П-УЗ |
17,22 |
0,267 |
0,00116 |
0,00101 |
0,00245 |
6 |
0,530 |
71 |
КВБ7Б-П-УЗ |
21,27 |
0,329 |
0,655 |
84 |
||||
КВБ8Б-П-УЗ |
25,29 |
0,392 |
0,780 |
97 |
||||
КВБ9Б-П-УЗ |
29,34 |
0,455 |
0,905 |
111 |
||||
КВБ10Б-П-УЗ |
37,48 |
0,581 |
1,155 |
137 |
||||
КВБ11Б-П-УЗ |
107,08 |
1,660 |
0,00348 |
0,00221 |
0,00409 |
4 |
1,655 |
359 |
КВБ12Б-П-УЗ |
160.49 |
2,488 |
0,00592 |
0.00358 |
529 |
|||
Таблица Г6 – номенклатура и технические характеристики калориферов КВСБ [1]
Обозначение |
Площадь поверхности теплообмена со стороны воздуха, F, м2 |
Площадь сечения, м2 |
Число ходов для движения теплоносителя, nх |
Длина теплопередающей трубки, ℓ, м |
Масса, не более |
|||
фронтального, fв |
для прохода теплоносителя, fн |
патрубка,fп |
распределительно- сборных коллекторов, fк |
|||||
КВС6Б-П-УЗ |
12,9 2 |
0,267 |
0,00087 |
0,00101 |
0,00143 |
6 |
0,530 |
55 |
КВС7Б-П-УЗ |
15,92 |
0,329 |
0,655 |
65 |
||||
КВС8Б-П-УЗ |
18,96 |
0,392 |
0,780 |
75 |
||||
КВС9Б-П-УЗ |
22,02 |
0,455 |
0,905 |
85 |
||||
КВС10Б-П-УЗ |
28,11 |
0,581 |
1,155 |
105 |
||||
КВС11Б-П-УЗ |
80,30 |
1,660 |
0,00261 |
0,00221 |
0,0030 |
4 |
1,655 |
273 |
КВ12Б-П-УЗ |
120.36 |
2,488 |
0,00392 |
401 |
||||
Таблица Г7 – Данные для подбора калориферов Кск3 и Кск4 [1]
Массовая скорость движения воздуха во фронтальном сечении vρ, кг/(м2·с) |
Коэффициент теплопередачи К, Вт/(м2·К), при скорости движения теплоносителя по трубам ω, м/с |
Аэродинамическое сопротивление ∆р, Па |
|||||||||||||||||
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,2 |
||||||||||
Калориферы Кск3 |
|||||||||||||||||||
1,5 |
26,69 |
28,58 |
29,98 |
31,14 |
32,11 |
32,96 |
33,69 |
34,35 |
34,98 |
36,07 |
12,73 |
||||||||
2,0 |
30,27 |
32,41 |
34,00 |
35,31 |
36,42 |
37,37 |
38,20 |
38,96 |
39,67 |
40,90 |
21,56 |
||||||||
2,5 |
33,36 |
35,72 |
37,46 |
38,91 |
40,13 |
41,18 |
42,10 |
42,93 |
43,72 |
45,07 |
32,43 |
||||||||
3,0 |
36,13 |
38,68 |
40,58 |
42,14 |
43,47 |
44,60 |
45,60 |
46,50 |
47,35 |
48,82 |
45,82 |
||||||||
3,5 |
38,65 |
41,39 |
43,42 |
45,09 |
46,51 |
47,72 |
48,79 |
49,75 |
50,66 |
52,23 |
60,08 |
||||||||
4,0 |
40,98 |
43,88 |
46,03 |
47,80 |
49,30 |
50,59 |
51,72 |
52,74 |
53,71 |
55,37 |
76,73 |
||||||||
4,5 |
43,12 |
46,18 |
48,44 |
50,30 |
51,89 |
53,24 |
54,43 |
55,50 |
56,52 |
58,27 |
95,20 |
||||||||
5,0 |
45,16 |
48,35 |
50,72 |
52,68 |
54,33 |
55,75 |
57,00 |
58,12 |
59,19 |
61,02 |
115,47 |
||||||||
5,5 |
47,08 |
50,41 |
52,88 |
54,92 |
56,65 |
58,13 |
59,42 |
60,60 |
61,71 |
63,62 |
137,50 |
||||||||
6,0 |
48,91 |
52,38 |
54,94 |
57,06 |
58,85 |
60,39 |
61,74 |
62,95 |
64,11 |
66,10 |
161,26 |
||||||||
6,5 |
50,66 |
54,24 |
56,90 |
59,09 |
60,95 |
62,54 |
63,93 |
65,20 |
66,38 |
68,45 |
186,73 |
||||||||
7,0 |
52,32 |
56,03 |
58,77 |
61,03 |
62,95 |
64,60 |
66,04 |
67,34 |
68,58 |
70,70 |
213,89 |
||||||||
Калориферы Кск4 |
|||||||||||||||||||
1,5 |
24,11 |
25,73 |
26,54 |
27,91 |
28,72 |
29,44 |
30,09 |
30,66 |
31,19 |
32,12 |
1,68 |
||||||||
2,0 |
2,79 |
29,66 |
31,06 |
32,18 |
33,11 |
33,94 |
34,70 |
35,34 |
35,96 |
37,03 |
28,88 |
||||||||
2,5 |
31,05 |
33,13 |
34,00 |
35,94 |
36,95 |
37,91 |
38,76 |
39,48 |
40,16 |
41,37 |
42,24 |
||||||||
3,0 |
33,98 |
36?27 |
37,98 |
39,34 |
40,45 |
41,50 |
42,42 |
43,21 |
43,96 |
45,28 |
57,65 |
||||||||
3,5 |
36,68 |
39,15 |
41,00 |
42,47 |
43,71 |
44,80 |
45,79 |
46,65 |
47,46 |
48,88 |
74,97 |
||||||||
4,0 |
39,21 |
41,84 |
43,82 |
45,39 |
46,71 |
47,88 |
48,94 |
49,86 |
50,72 |
52,24 |
94,15 |
||||||||
4,5 |
41,57 |
44,37 |
46,65 |
48,13 |
49,53 |
50,27 |
51,90 |
52,87 |
53,78 |
55,39 |
115,08 |
||||||||
5,0 |
43,80 |
46,74 |
48,96 |
50,71 |
52,18 |
53,49 |
54,68 |
55,70 |
56.66 |
58,36 |
137,73 |
||||||||
5,5 |
45,91 |
49,00 |
51,31 |
53,15 |
54,70 |
56,06 |
57,31 |
58,88 |
59,39 |
61,17 |
162,03 |
||||||||
6,0 |
47,94 |
51,16 |
53,58 |
55,50 |
57,12 |
58,54 |
59,84 |
60,96 |
62.02 |
63,88 |
187,94 |
||||||||
6,5 |
49,87 |
53,22 |
55,74 |
57,74 |
59,42 |
60,00 |
62,26 |
63,42 |
64,52 |
66,45 |
215,42 |
||||||||
7,0 |
51,74 |
55,22 |
57,68 |
59,91 |
61,65 |
63,19 |
64,59 |
65,80 |
66,94 |
68,95 |
244,45 |
||||||||
Таблица Г8 – Данные для подбора калориферов КВББ [1]
Массовая скорость движения воздуха во фронтальном сечении vρ, кг/(м2·с) |
Коэффициент теплопередачи К, Вт/(м2·К), при скорости движения теплоносителя по трубам ω, м/с |
Аэродинамическое сопротивление ∆р, Па |
|||||||||
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,2 |
||
1,5 |
20,43 |
21,53 |
22,35 |
23,01 |
23,57 |
24,04 |
24,46 |
24,84 |
25,18 |
25,79 |
15,35 |
2,0 |
22,59 |
23,81 |
24,72 |
25,45 |
26,06 |
26,59 |
27,05 |
27,47 |
27,85 |
28,52 |
23,80 |
2,5 |
24,43 |
25,75 |
26,73 |
27,52 |
28,18 |
28,75 |
29,75 |
29,70 |
30,11 |
30,83 |
33,45 |
3,0 |
26,04 |
27,44 |
28,48 |
29,33 |
30,03 |
30,64 |
31,18 |
31,66 |
32,10 |
32,87 |
44,17 |
3,5 |
27,79 |
28,97 |
30,07 |
30,95 |
31,70 |
32,34 |
32,91 |
33,41 |
33,87 |
34,69 |
55,87 |
4,0 |
28,98 |
30,35 |
31,51 |
32,44 |
33,22 |
33,89 |
34,48 |
35,01 |
35,50 |
36,35 |
68,49 |
4,5 |
30,01 |
31,63 |
32,84 |
33,72 |
34,62 |
35,31 |
35,93 |
36,49 |
36,99 |
37,88 |
81,97 |
5,0 |
31,13 |
32,82 |
34,07 |
35,07 |
35,92 |
36,64 |
37,29 |
37,86 |
38,37 |
39,30 |
96,26 |
5,5 |
32,19 |
33,93 |
35,23 |
36,26 |
37,13 |
37,88 |
38,55 |
39,14 |
39,18 |
40,63 |
111,32 |
6,0 |
33,18 |
34,98 |
36,31 |
37,38 |
38,28 |
39,05 |
39,74 |
40,35 |
40,91 |
41,89 |
127,11 |
6,5 |
34,13 |
35,97 |
37,34 |
38,44 |
39,37 |
40,16 |
40,86 |
41,49 |
42,07 |
43,08 |
143,51 |
7,0 |
35,02 |
36,92 |
36,33 |
39,45 |
40,40 |
41,22 |
41,94 |
42,59 |
43,18 |
44,21 |
160,50 |
Таблица Г9 – Данные для подбора калориферов КВСБ [1]
Массовая скорость движения воздуха во фронтальном сечении vρ, кг/(м2·с) |
Коэффициент теплопередачи К, Вт/(м2·К), при скорости движения теплоносителя по трубам ω, м/с |
Аэродинамическое сопротивление ∆р, Па |
|||||||||
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,2 |
||
1,5 |
21,55 |
22,72 |
23,58 |
24,27 |
24,86 |
25,36 |
25,81 |
26,20 |
26,57 |
27,21 |
11,10 |
2,0 |
23,83 |
25,12 |
28,08 |
26,85 |
27,49 |
26,05 |
28,64 |
28,98 |
29,38 |
30,08 |
17,21 |
2,5 |
25,77 |
27,16 |
28,20 |
29,03 |
29,73 |
30,33 |
30,86 |
31,33 |
31,76 |
32,53 |
24,19 |
3,0 |
27,47 |
28,95 |
30,06 |
30,94 |
31,68 |
32,89 |
32,89 |
33,40 |
33,86 |
34,67 |
31,94 |
3,5 |
28,99 |
30,56 |
31,72 |
32,65 |
33,44 |
34,71 |
34,71 |
35,25 |
35,73 |
36,59 |
40,40 |
4,0 |
30,38 |
32,02 |
33,94 |
34,22 |
35,04 |
36,37 |
36,37 |
36,94 |
37,44 |
38,34 |
49,53 |
4,5 |
31,65 |
33,37 |
34,64 |
35,66 |
36,52 |
37,91 |
37,91 |
38,49 |
39,02 |
39,96 |
59,27 |
5,0 |
32,84 |
34,62 |
35,95 |
37,00 |
37,88 |
38,65 |
39,33 |
39,94 |
40,49 |
41,46 |
69,60 |
5,5 |
33,96 |
35,80 |
37,16 |
38,25 |
39,17 |
39,96 |
40,66 |
41,29 |
41,86 |
42,87 |
80,49 |
6,0 |
35,01 |
36,90 |
38,31 |
39,43 |
40,38 |
41,20 |
41,92 |
42,57 |
43,15 |
44,19 |
91,91 |
6,5 |
36,00 |
37,95 |
39,40 |
40,55 |
41,53 |
42,37 |
43,11 |
43,78 |
44,38 |
45,45 |
103,85 |
7,0 |
36,95 |
38,95 |
40,43 |
41,62 |
42,62 |
43,48 |
44,24 |
44,92 |
45,55 |
46,64 |
116,27 |
Таблица Г10 – Коэффициент теплопередачи КП3-СК [1]
Обозначение |
Коэффициент теплопередачи К, Вт/(м2·К), при массовой скорости движения воздуха во фронтальном сечении v, м/с |
|||||||||||
1,5 |
2 |
2,5 |
3 |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
|
КП36-СК-01АУЗ |
37,24 |
41,86 |
45,81 |
49,32 |
52,52 |
55,42 |
58,69 |
60,67 |
63,08 |
65,31 |
67,47 |
69,53 |
КП37-СК-01АУЗ |
36,73 |
41,28 |
45,18 |
48,64 |
51,79 |
54,66 |
57,84 |
59,83 |
62,60 |
64,42 |
66,54 |
68,56 |
КП38-СК-01АУЗ |
36,31 |
40,81 |
44,66 |
48,08 |
51,19 |
54,03 |
56,68 |
59,15 |
61,49 |
63,68 |
65,77 |
67,78 |
КП39-СК-01АУЗ |
35,95 |
40,41 |
44,22 |
47,61 |
50,69 |
53,50 |
56,13 |
58,57 |
60,89 |
63,05 |
65,13 |
67,11 |
КП310-СК-01АУЗ |
35,38 |
39,76 |
43,52 |
46,85 |
49,88 |
52,65 |
55,23 |
57,63 |
59,92 |
62,05 |
64,09 |
66,04 |
КП311-СК-01АУЗ |
34,55 |
38,83 |
42,50 |
45,75 |
48,71 |
51,41 |
53,93 |
56,28 |
58,51 |
60,59 |
62,59 |
64,49 |
КП312-СК-01АУЗ |
34,56 |
38,83 |
42,50 |
45,75 |
48,71 |
51,41 |
53,93 |
56,28 |
58,51 |
60,59 |
62,59 |
64,49 |
∆р, Па |
12,73 |
21,56 |
32,43 |
45,30 |
60,08 |
76,73 |
95,20 |
115,47
|
137,50 |
161,26 |
186,73 |
213,89 |
Таблица Г11 – Коэффициент теплопередачи КП4-СК [1]
Обозначение |
Коэффициент теплопередачи К, Вт/(м2·К), при массовой скорости движения воздуха во фронтальном сечении v, м/с |
|||||||||||
1,5 |
2 |
2,5 |
3 |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
|
КП46-СК-01АУЗ |
32,39 |
37,14 |
41,31 |
45,05 |
48,47 |
51,67 |
54,63 |
57,44 |
60,11 |
62,65 |
65,10 |
67,43 |
КП47-СК-01АУЗ |
32,14 |
36,86 |
41,00 |
44,71 |
48,10 |
51,28 |
54,22 |
57,00 |
59,65 |
62,17 |
64,61 |
66,91 |
КП48-СК-01АУЗ |
31,94 |
36,63 |
40,74 |
44,43 |
47,80 |
50,96 |
53,88 |
56,65 |
59,28 |
61,78 |
64,20 |
66,50 |
КП49-СК-01АУЗ |
31,77 |
36,44 |
40,52 |
44,19 |
47,54 |
50,69 |
53,59 |
56,31 |
58,96 |
61,45 |
63,86 |
66,14 |
КП410-СК-01АУЗ |
31,50 |
36,12 |
40,17 |
43,80 |
47,13 |
50,24 |
53,12 |
55,85 |
58,45 |
60,91 |
63,30 |
65,56 |
КП411-СК-01АУЗ |
31,09 |
35,65 |
39,65 |
43,24 |
46,52 |
49,60 |
52,44 |
55,13 |
57,70 |
60,13 |
62,49 |
64,72 |
КП412-СК-01АУЗ |
31,09 |
35,65 |
39,6 |
43,24 |
46,52 |
49,60 |
52,44 |
55,13 |
57,70 |
60,13 |
62,49 |
64,72 |
∆р, Па |
17,68 |
28,88 |
42,24 |
57,65 |
74,97 |
94,15 |
115,08
|
137,73 |
162,03 |
187,94 |
215,42 |
244,45 |
Таблица Г12 – Размеры калориферов
Тип калорифера |
Ширина А, мм |
Высота В, мм |
Глубина С, мм |
|
кск3, кск4, квс, квб |
кск3; кск4 |
квс, квб |
||
№ 6 |
602 |
575 |
180 |
220 |
№ 7 |
724 |
575 |
180 |
220 |
№ 8 |
852 |
575 |
180 |
220 |
№ 9 |
977 |
575 |
180 |
220 |
№ 10 |
1277 |
575 |
180 |
220 |
№ 11 |
1727 |
1075 |
180 |
220 |
№ 12 |
1727 |
1575 |
180 |
220 |
КП36-СК-01АУЗ; КП46-СК-01АУЗ |
575 |
602 |
180 |
|
КП37-СК-01АУЗ; КП47-СК-01АУЗ |
575 |
724 |
180 |
|
КП38-СК-01АУЗ; КП48-СК-01АУЗ |
575 |
852 |
180 |
|
КП39-СК-01АУЗ; КП49-СК-01АУЗ |
575 |
977 |
180 |
|
КП310-СК-01АУЗ; КП410-СК-01АУЗ |
575 |
1277 |
180 |
|
КП311-СК-01АУЗ; КП411-СК-01АУЗ |
1075 |
1727 |
180 |
|
КП312-СК-01АУЗ; КП412-СК-01АУЗ |
1575 |
1727 |
180 |
|
Таблица Г13 – Металлические жалюзийные решетки
Тип решетки |
Пропускная способность, м3/ч, в зависимости от скорости воздуха, м/с |
fж.с, м2 |
||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||
ЖМ-1 |
945 |
1370 |
1830 |
2285 |
2740 |
3200 |
3660 |
0,127 |
ЖМ-2 |
1930 |
2900 |
3860 |
4830 |
5800 |
6760 |
7720 |
0,267 |
ЖМ-3 |
2950 |
4430 |
5900 |
7380 |
8860 |
10330 |
11800 |
0,410 |
ЖМ-4 |
3950 |
5940 |
7920 |
9900 |
11840 |
13860 |
15940 |
0,550 |
ЖМ-5 |
6050 |
9070 |
12100 |
15120 |
18140 |
21170 |
24200 |
0,840 |
ЖМ-6 |
8140 |
12100 |
16280 |
20340 |
24400 |
28480 |
32550 |
01,130 |
ЖМ-7 |
9130 |
13700 |
18260 |
22830 |
27400 |
31950 |
36520 |
1,270 |
ЖМ-8 |
12250 |
18400 |
24500 |
30650 |
36800 |
42900 |
49000 |
1,700 |
Сопротивление, Па |
4,905 |
10,791 |
19,620 |
29,430 |
43,164 |
58,860 |
78,480 |
- |
Таблица Г14 – Деревянные жалюзийные решетки
Тип решетки |
fж.с, м2 |
Размеры решетки, мм |
Кол. перьев |
Размеры проемов, мм |
|||
ширина |
высота |
ширина одной створки |
ширина |
высота |
|||
1 |
0,069 |
405 |
605 |
275 |
7 |
430 |
630 |
2 |
0,175 |
825 |
325 |
14 |
850 |
||
3 |
0,256 |
935 |
715 |
380 |
17 |
960 |
|
4 |
0,378 |
1355 |
27 |
1380 |
740 |
||
5 |
0,510 |
1775 |
375 |
36 |
1800 |
||
6 |
0,560 |
935 |
1335 |
380 |
34 |
960 |
|
7 |
0,790 |
1355 |
1355 |
378 |
51 |
1380 |
1360 |
8 |
1,110 |
1775 |
1335 |
68 |
1800 |
||
Приложение Д
Таблица д1 – Коэффициенты местных сопротивлений ζ [1, 8, 15]
Тип местного сопротивления |
ζ |
Жалюзийная решетка неподвижная |
0,5 (отнесено к скорости в живом сечении решетки) |
Утепленный клапан |
0,1 |
Конфузор на всасывающей стороне вентилятора (угол α = 20 °; α = 40 °) |
0,2; 0.4 |
Диффузор на нагнетательной стороне вентилятора (угол α = 10 °; α = 30 °) |
0,1; 0,2 |
Регулирующая заслонка в открытом положении |
0,3 |
Плавный отвод 90 ° круглый (r/d = 1; 2; 3) |
0,25; 0,15; 0,117 |
Колено 90 ° круглое (r/d = 1; 2) |
0,2; 0,3 |
Тройник приточный: – на проход |
0 |
– на ответвление (vотв/vвх = 0,4; 0; 0,6; 0,7; 0,8) |
2,7; 1,7; 1,1; 0,7; 0,4 |
Воздухораспределитель |
1,0 |
Тройник вытяжной: – на проход (vвх/vотв = 0,1; 0,6) |
0,2; 0,4 |
– на ответвление (vвх/vотв = 0,1; 0,6) |
0,3; 1,8 |
Вытяжная шахта с зонтом |
1,3 |
Внезапное сужение (f/F = 0; 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9: 1,0) |
0,5; 0,45; 0,4; 0,35; 0,3; 0,25; 0,2; 0,15; 0,1; 0,05; 0 |
Внезапное расширение (f/F = 0; 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9: 1,0) |
1; 0,81; 0,64; 0,49; 0,36; 0,25; 0,16; 0,09; 0,04; 0,01; 0 |
Примечания:
r/d – отношение радиуса закругления к диаметру воздуховода;
vвх/vотв – отношение скорости воздуха на входе в тройник к скорости в ответвлении;
f/F – отношение площади сечения сужения к площади сечения воздуховода (значение ζ относится к скорости в сечении сужения);
f/F – отношение площади сечения воздуховода к площади сечения расширения (значение ζ относится к скорости в сечении воздуховода).
приложение Е
рисунок Е 1 – План помещения 3
Рисунок Е 2 – План помещения 4
рисунок
Е
3
– план
помещения 5
Рисунок Е 4 – план помещения 6
Приложение Ж
Таблица Ж 1 – Технические данные вентиляторов В.Ц4-75 (исполнение 1)
Условные обозначения |
Вентилятор |
Двигатель |
Масса вентилятора (с двигателем), кг |
||||
№ |
диаметр колеса, % Dном |
частота вращения nв, об/мин |
тип |
мощность, кВт |
частота вращения nдв, об/мин |
||
Е2,5.090-1 Е2,5.090-2 |
2,5 |
90 |
1380 2750 |
4АА50А4 4АА63А2 |
0,06 0,37 |
1380 2750 |
24 27 |
Е2,5.095-1 Е2,5.095-2а Е2,5.090-2б |
95 |
1380 2750 2740 |
4АА50А4 4АА63А2 4АА63В2 |
0,06 0,37 0,55 |
1380 2750 2740 |
24,2 27,2 27,2 |
|
Е2,5.100-1 Е2,5.100-2 |
100 |
1380 2740 |
4АА50А4 4АА63В2 |
0,06 0,55 |
1380 2740 |
24,8 27,3 |
|
Е2,5.105-1 Е2,5.105-2а Е2,5.105-2б |
105 |
1380 2740 2840 |
4АА50В4 4АА63В2 4А71А2 |
0,09 0,55 0,75 |
1380 2740 2840 |
24,5 27,5 36,3 |
|
Е2,5.110-1а Е2,5.110-1б Е2,5.110-2 |
110 |
1370 1375 2840 |
4АА50В4 4АА56А4 4А71А2 |
0,09 0,12 0,75 |
1370 1375 2840 |
24,6 25,8 36,4 |
|
Е3,15.090-1а Е3,15.090-1б Е3,15.090-2 |
3,15 |
90 |
1375 1365 2810 |
4АА56А4 4АА63А2 4А71А2 |
0,12 0,18 1,10 |
1375 1365 2810 |
35,5 35.5 46,1 |
Е3,15.095-1 Е3,15.095-2 |
95 |
1365 2810 |
4АА56В2 4А71В2 |
0,18 1,10 |
1365 2810 |
35,8 46,4 |
|
Е3,15.100-1 Е3,15.100-2а Е3,15.100-2б |
100 |
1365 2810 2850 |
4АА56В4 4А71в2 4А80А2 |
0,18 1,10 1,50 |
1365 2810 2850 |
36,0 46,6 48,9 |
|
Е3,15.105-1а Е3,15.105-1б Е3,15.105-2а Е3,15.105-2б |
105 |
1380 1365 2850 2850 |
4АА63А4 4АА63В4 4А80А2 4А80В2 |
0,25 0,37 1,50 2,20 |
1380 1365 2850 2850 |
38,1 38,1 49,2 52,2 |
|
Е3,5.110-1 Е3,15.110-2 |
110 |
1365 2850 |
4АА63В4 4А80В2 |
0,37 2,20 |
1365 2850 |
38,3 52,4 |
|
Е4.090-1а Е4.090-2а Е4.090-2б |
4 |
90 |
885 1365 1390 |
4АА63А6 4АА63В4 4А71А4 |
0,18 0,37 0,55 |
885 1365 1390 |
53,0 53,0 61,8 |
Е4.095-1 Е4.095-2 |
95 |
885 1390 |
4АА63А6 4А71А4 |
0,18 0,55 |
885 1390 |
53,5 62,3 |
|
Е4.100-1 Е4.100-2 |
100 |
885 1390 |
4АА63А6 4А71А4 |
0,18 0,55 |
885 1390 |
53,9 62,7 |
|
Е4.105-1а Е4.105-1б Е4.105-2а Е5.105-2б |
105 |
890 910 1390 1420 |
4АА63В6 4А71А6 4А71в4 4а80А4 |
0,25 0,37 0,75 1,10 |
890 910 1390 1420 |
54,3 63,1 63,1 65,4 |
|
Е4.110-1а Е4.110-1б Е4.110-2а Е4.110-2б |
110 |
890 910 1390 1420 |
4АА63В6 4А71А6 4А71в4 4а80А4 |
0,25 0,37 0,75 1,10 |
890 910 1390 1420 |
54,8 63,6 63,6 65,9 |
|
Продолжение таблицы Ж 1
Условные обозначения |
Вентилятор |
Двигатель |
Масса вентилятора (с двигателем), кг |
||||
№ |
диаметр колеса, % Dном |
частота вращения nв, об/мин |
тип |
мощность, кВт |
частота вращения nдв, об/мин |
||
Е5.090-1 Е5.090-2 |
5 |
90 |
910 1420 |
4а71А6 4А80А4 |
0,37 1,10 |
910 1420 |
89,4 91,8 |
Е5.095-1 Е5.095-2 |
95 |
900 1415 |
4а71В6 4А80В4 |
0,55 1,50 |
900 1415 |
90,3 95,2 |
|
Е5.100-1 Е5.100-2 |
100 |
900 1415 |
4а71В6 4А80В4 |
0,55 1,50 |
900 1415 |
91,1 96,0 |
|
Е5.105-1 Е5.105-2а Е5.105-2б |
105 |
915 1425 1435 |
4А80А6 4А90L4 4A100S4 |
0,75 2,20 3,00 |
915 1425 1435 |
94,3 105,5 112,8 |
|
Е5.110-1a E5.110-1б Е5.110-2а Е5.101-2б |
110 |
915 920 1425 1435 |
4А80А6 4А80В6 4А90L4 4A100S4 |
0,75 1,10 2,20 3,00 |
915 920 1425 1435 |
95,1 97,5 106,3 113,6 |
|
Е6,3.090-1 Е6,3.090-2а Е6,3.090-2б |
6,3 |
90 |
920 1435 1430 |
4А80В6 4A100S44А90L4 |
1,10 3,00 4,00 |
920 1435 1430 |
160,1 176,2 182,2 |
Е6,3.095-1а Е6,3.095-1б Е6,3.095-2а Е6,3.095-2б |
95 |
920 935 1430 1445 |
4А80В6 4А90L6 4А90L4 4A112М4 |
1,10 1,50 4,00 5,50 |
920 935 1430 1445 |
161,0 169,7 183,0 197,0 |
|
Е6,3.100-1 Е6,3.100-2 |
100 |
935 1445 |
4А90L6 4A112М4 |
1,50 5,50 |
935 1445 |
171,7 199,0 |
|
Е6,3.105-1 Е6,3.105-2 |
105 |
950 1455 |
4А90L6 4A132S4 |
2,2 0 7,50 |
950 1455 |
186,3 22130 |
|
Е6,3.110-1а Е6,3.110-1б Е6,3.110-2а Е6,3.110-2б |
110 |
950 955 1455 1460 |
4А90L6 4A112М6 4A132S4 4A132М4 |
2,20 3,00 7,50 11,00 |
950 955 1455 1460 |
187,7 201,7 222,7 238,7 |
|
Е8.095-1а Е8.095-1б |
8 |
95 |
950 965 |
4A112М6 4A132S6 |
4,00 5,50 |
950 965 |
301,0 322,0 |
Е8.100-1 |
100 |
965 |
4A132S6 |
5,50 |
965 |
322,0 |
|
Е8.105-1 Е8.105-2 |
105 |
700 970 |
4A112М8 4A132М6 |
3,00 7,50 |
700 970 |
301,0 338,0 |
|
Е8.110-1а Е8.110-1б Е8.110-2а Е8.110-2б |
110 |
700 720 970 975 |
4А112М8 4А132S8 4А132М6 4А160S6 |
3,00 4,00 7,50 11,00 |
700 720 970 975 |
301,0 322,0 338,0 380,0 |
|
Окончание таблицы Ж 1
Условные обозначения |
Вентилятор |
Двигатель |
Масса вентилятора (с двигателем), кг |
||||
№ |
диаметр колеса, % Dном |
частота вращения nв, об/мин |
тип |
мощность, кВт |
частота вращения nдв, об/мин |
||
Е10.095-1 Е10.095-2 |
10 |
95 |
720 975 |
4A132М6 4A160М6 |
5,50 15,0 |
720 975 |
438,0 505,0 |
Е10.100-1 Е10.100-2 |
100 |
730 965 |
4A132S6 |
5,50 |
965 |
322,0 |
|
Е10.105-1 Е10.105-2а Е10.105-2б |
105 |
730 975 975 |
4A160М8 4A180М6 4А200М6 |
11,00 18,50 22,00 |
730 975 975 |
505,0 540,0 615,0 |
|
Е10.110-1а |
110 |
730 |
4А160М8 |
11,00 |
730 |
505,0 |
|
Е12,5.090-1 |
12,5 |
90 |
730 |
4А180М8 |
15,0 |
730 |
715,0 |
Е12,5.095-1 |
95 |
735 |
4А200М8 |
18,5 |
730 |
790,0 |
|
Е12,5.100-1 |
100 |
735 |
4А200М8 |
18,5 |
730 |
790,0 |
|
Е12,5.105-1 |
105 |
735 |
4А225М8 |
30,0 |
735 |
875,0 |
|
Е12,5.110-1а Е12,5.110-1б |
110 |
735 735 |
4А225М8 4А250S8 |
30,0 37,0 |
735 735 |
875,0 1010,0 |
|
Таблица Ж 2 – Основные габаритные и присоединительные размеры, мм, вентиляторов В.Ц4-75-2,5…В.Ц4-75-6,3 (исполнение 1)
Номер вентиля-тора |
Тип двигателя |
Н |
Н1 |
h |
h1 |
L |
l |
c |
b |
b1 |
b2 |
b3 |
D |
D1 |
A |
A1 |
A2 |
d |
n |
n1 |
n2 |
шт. |
|||||||||||||||||||||
2,5 |
4AA50A |
502 |
305 |
68 |
50 |
500 |
141 |
161,5 |
234 |
197 |
276 |
202 |
250 |
280 |
175 |
175 |
200 |
7 × 10 |
8 |
8 |
8 |
4AA50В |
|||||||||||||||||||||
4AA56A |
508 |
311 |
56 |
||||||||||||||||||
4AA63A |
515 |
318 |
63 |
||||||||||||||||||
4AA63В |
|||||||||||||||||||||
4A71A |
523 |
326 |
71 |
||||||||||||||||||
3,15 |
4AA56A |
616 |
376 |
66 |
56 |
600 |
165 |
204 |
290 |
240 |
341 |
252 |
320 |
345 |
220 |
220 |
255 |
7 × 10 |
8 |
8 |
8 |
4AA56В |
|||||||||||||||||||||
4AA63A |
623 |
383 |
63 |
||||||||||||||||||
4AA63В |
|||||||||||||||||||||
4A71В |
631 |
391 |
71 |
||||||||||||||||||
4A80A |
640 |
400 |
80 |
||||||||||||||||||
4A80В |
|||||||||||||||||||||
4 |
4AA63A |
754 |
463 |
76 |
63 |
750 |
209,5 |
260 |
366 |
290 |
434 |
315 |
400 |
430 |
280 |
280 |
310 |
7 × 10 |
8 |
8 |
8 |
4AA63В |
|||||||||||||||||||||
4A71А |
762 |
471 |
71 |
||||||||||||||||||
4A71В |
|||||||||||||||||||||
4A80А |
|
|
|
||||||||||||||||||
5 |
4A71А |
898 |
571 |
98 |
71 |
750 |
256 |
325 |
451 |
327 |
527 |
390 |
504 |
530 |
355 |
350 |
380 |
7 |
16 |
16 |
3 |
4A71В |
|||||||||||||||||||||
4A80А |
907 |
580 |
80 |
||||||||||||||||||
4A80В |
|||||||||||||||||||||
4A90L |
917 |
590 |
90 |
||||||||||||||||||
4A100S |
927 |
600 |
100 |
||||||||||||||||||
Продолжение таблицы Ж 2
Номер вентиля-тора |
Тип двигателя |
Н |
Н1 |
h |
h1 |
L |
l |
c |
b |
b1 |
b2 |
b3 |
D |
D1 |
A |
A1 |
A2 |
d |
n |
n1 |
n2 |
|
шт. |
||||||||||||||||||||||
6,3 |
4A80В |
1102 |
694 |
110 |
80 |
920 |
301 |
409 |
564 |
408 |
656 |
487 |
633 |
660 |
444 |
441 |
470 |
7 |
16 |
20 |
4 |
|
4A90L |
1112 |
704 |
90 |
|||||||||||||||||||
4A100S |
1122 |
714 |
100 |
|||||||||||||||||||
4A100L |
||||||||||||||||||||||
4A120M |
1134 |
726 |
112 |
|||||||||||||||||||
4A132S |
1154 |
746 |
132 |
|||||||||||||||||||
4A132M |
||||||||||||||||||||||
Таблица Ж 3 – Основные габаритные и присоединительные размеры, мм, вентиляторов В.Ц4-75-8, Ц4-75-10, Ц4-75-12,5 с промежуточными диаметрами колес (исполнение 1)
Номер вентиля-тора |
Тип двигателя |
Н |
Н1 |
h |
h1 |
L |
l |
c |
b |
b1 |
b2 |
b3 |
D |
D1 |
A |
A1 |
t |
t1 |
n |
n1 |
n2 |
|||||
шт. |
||||||||||||||||||||||||||
8 |
4A112MB |
1460 |
930 |
130 |
112 |
1090 |
385 |
520 |
715 |
530 |
842 |
615 |
800 |
835 |
560 |
600 |
150 |
– |
16 |
2 |
4 |
|||||
4A132S |
132 |
1120 |
||||||||||||||||||||||||
4A132M |
132 |
1200 |
||||||||||||||||||||||||
4A160S |
160 |
1270 |
||||||||||||||||||||||||
10 |
4A132M |
1756 |
1100 |
130 |
132 |
1305 |
455 |
650 |
890 |
656 |
1042 |
765 |
1000 |
1035 |
700 |
750 |
150 |
– |
20 |
3 |
5 |
|||||
4A160 |
160 |
1370 |
||||||||||||||||||||||||
4A160M |
160 |
1410 |
||||||||||||||||||||||||
4A180M |
180 |
1450 |
||||||||||||||||||||||||
4A200M |
200 |
1500 |
||||||||||||||||||||||||
12,5 |
4A180M |
2160 |
1350 |
160 |
180 |
1620 |
543 |
812,5 |
1110 |
810 |
1292 |
952 |
1250 |
1285 |
875 |
925 |
125 |
25 |
28 |
5 |
7 |
|||||
4A200M |
200 |
1680 |
||||||||||||||||||||||||
4A225A |
225 |
1730 |
||||||||||||||||||||||||
4A250S |
250 |
1800 |
||||||||||||||||||||||||
Примечания: 1)вентиляторы изготовляют правого и левого вращения со всеми положениями корпуса, кроме Пр180° и Л180° по ГОСТ 5976-90.
2)размеры вентиляторов – см. рисунок Ж1.
рисунок Ж 2 – Аэродинамические характеристики вентиляторов В.Ц4-75-4 (исполнение 1)
рисунок Ж 3 – Аэродинамические характеристики вентиляторов В.Ц4-75-5 (исполнение 1)
Рисунок Ж 4 – Аэродинамические характеристики вентиляторов В.Ц4-75-6,3 (исполнение 1)
Рисунок Ж 5 – Аэродинамические характеристики вентиляторов В.Ц4-75-8 (исполнение 1)
Рисунок Ж 6 – Аэродинамические характеристики вентиляторов В.Ц4-75-10 (исполнение 1)
Рисунок Ж 7– Габаритные и присоединительные размеры, мм, вентиляторов В.Ц4-75-2,5…В.Ц4-75-6,3
