Конструктивные решений объемных блоков
По размерам и массе объемные блоки можно разделить на три группы.
Мелкие объемные блоки, к которым относят санитарно-технические блоки-кабины, имеющие широкое применение в строительстве многоэтажных зданий.
Объемные блоки средней величины размером с комнату (блок-комната) имеют следующие габариты: размеры в плане от 2,4 х 4,8 до 3,6 х 6 м и массу от 5 до Юти более. В этих блоках-комнатах размещаются жилые комнаты, спальни, кухни, лестница или комбинации : спальня + коридор, кухня -)- санузел + прихожая и др.
Крупноразмерные объемные блоки размером на две комнаты или на квартиру (см. рис.1) имеют размеры в плане по ширине от 2,4 до 6 м и по длине 8,., 10 м и более. Масса их зависит от размеров и колеблется от 15 до 25 т. Характер статической работы блоков и их конструкции зависят от способа опирания блоков друг на друга. Применяют следующие способы опирания объемных блоков (рис.5): по четырем углом, по двум коротким сторонам, по двум длинным сторонам, по периметру. Наибольшее распространение получил первый способ, так как в этом случае обеспечивается надежность передачи усилий, имеется возможность хорошего доступа к каждой из четырех опор.

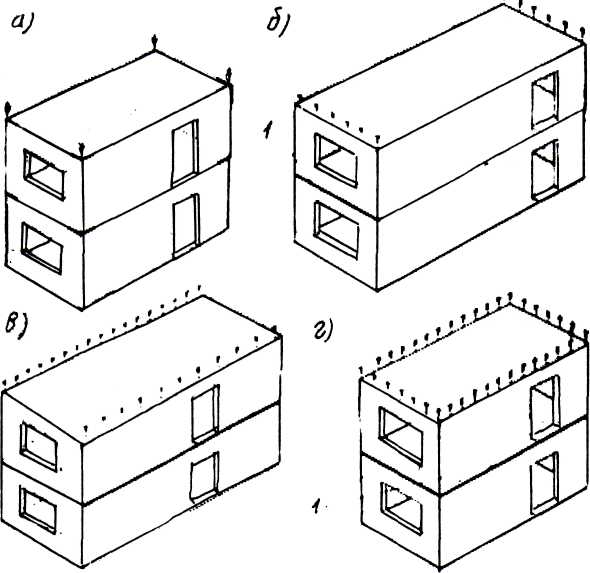

Рис 5. Способы опирания объемных блоков друг на друга:
а - по четырем углам, 5 - по двум коротким сторонам, в - по двум длинным сторонам, г - по периметру, 1 - опорные
участки
На рис.6 показаны узды сопряжения объемных блоков здания с несущими поперечными стеновыми панелями (опирание по двум длинным сторонам) и самонесущими продольными (наружными и внутренними) панелями.
Вертикальные колодцы, образованные стыкованием наружных стеновых панелей, заполняют легким керамзитобетоном (рис.6,в). Блоки между собой крепят с помощью сварки закладных деталей. Чаще всего для зданий из объемных блоков устраивают столбчатые сборные фундаменты.
