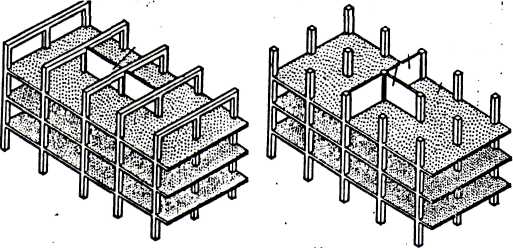

1.Рамный каркас

В рамном каркасе устойчивость обес­печивается за счёт поперечных риге­лей. Стыки ригелей и колонн устраи­ваются жёсткими, то есть выполняется сварка закладных деталей с их после­дующим бетонированием. Рамный каркас применяется для строительства зданий более 18 этажей.

2.Рамно — связевый каркас

В рамно-связевом каркасе жёсткость обеспечивается за счёт внутренних стен диафрагмы жёсткости. Стены -диафрагмы жёсткости располагаются по всей высоте здания и жёстко закре­пляются в фундаменте. Жёсткость здания обеспечивается также создани­ем горизонтального диска с помощью плит перекрытия. Рамно-связевый каркас применяются в типовых здани­ях этажностью до 18 этажей.

3. Связевый каркас

В связевых каркасах жёсткость обес­печивается за счёт пространственной связи в виде ствола или ядра жёстко­сти. Применяется для возведения вы­сотных зданий.

Габаритные схемы

Габаритные схемы общественных зданий по серии 1. 020 - 1 разработаны на основе следующих условий:

• привязка колонн - центральная;

• шаг колонн в плоскости рам каркаса - 3; 6; 7,2; и 9м;

• шаг колонн в плоскости настилов перекрытий - 3; 6; 7,2; и 12м;

• высота этажей - 2,8 (3,0); 3,3; 3,6; 4,2; 4,8м.

Характерные узлы:

1. Узел крепления колонны в фундамент.

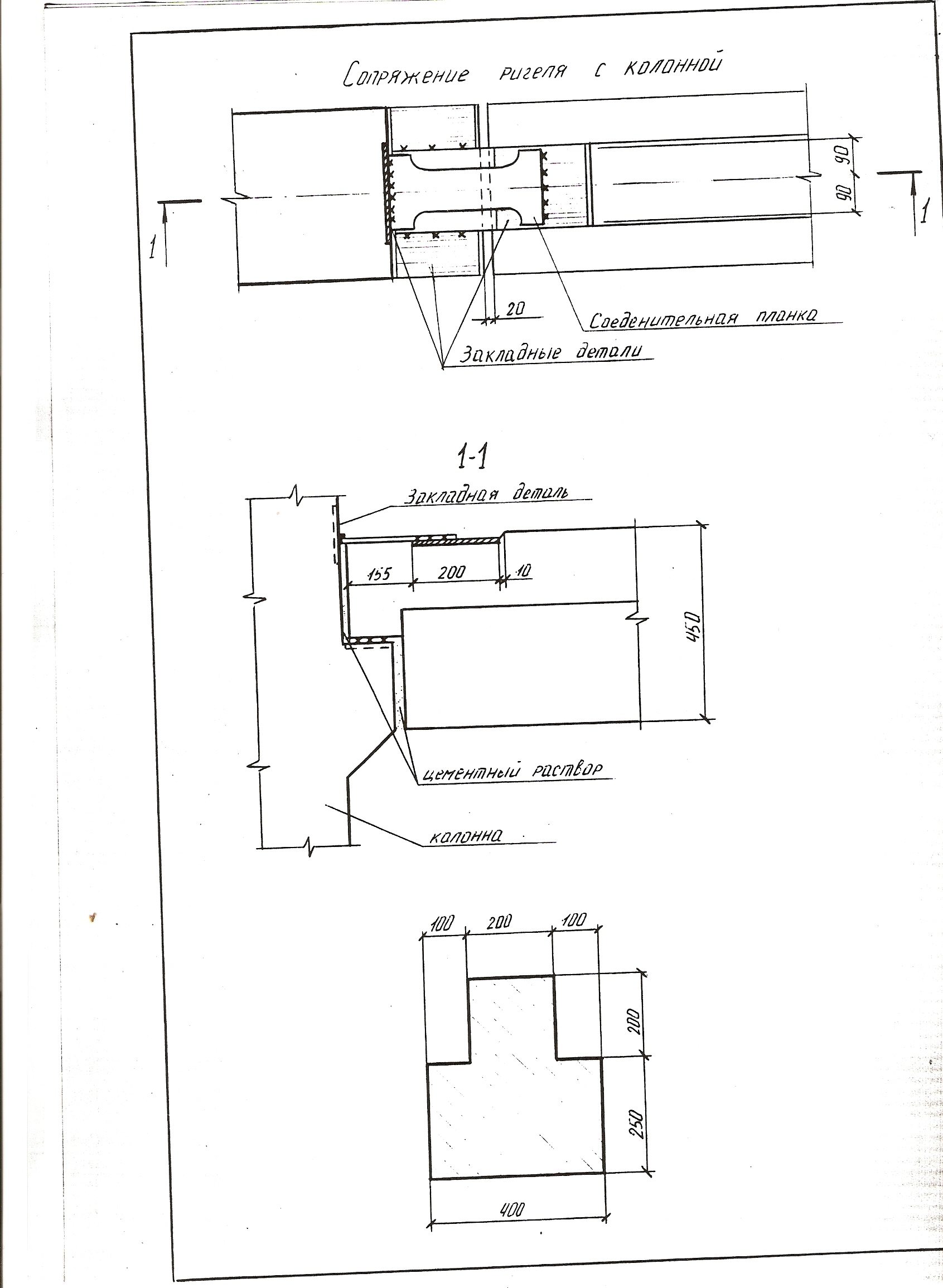

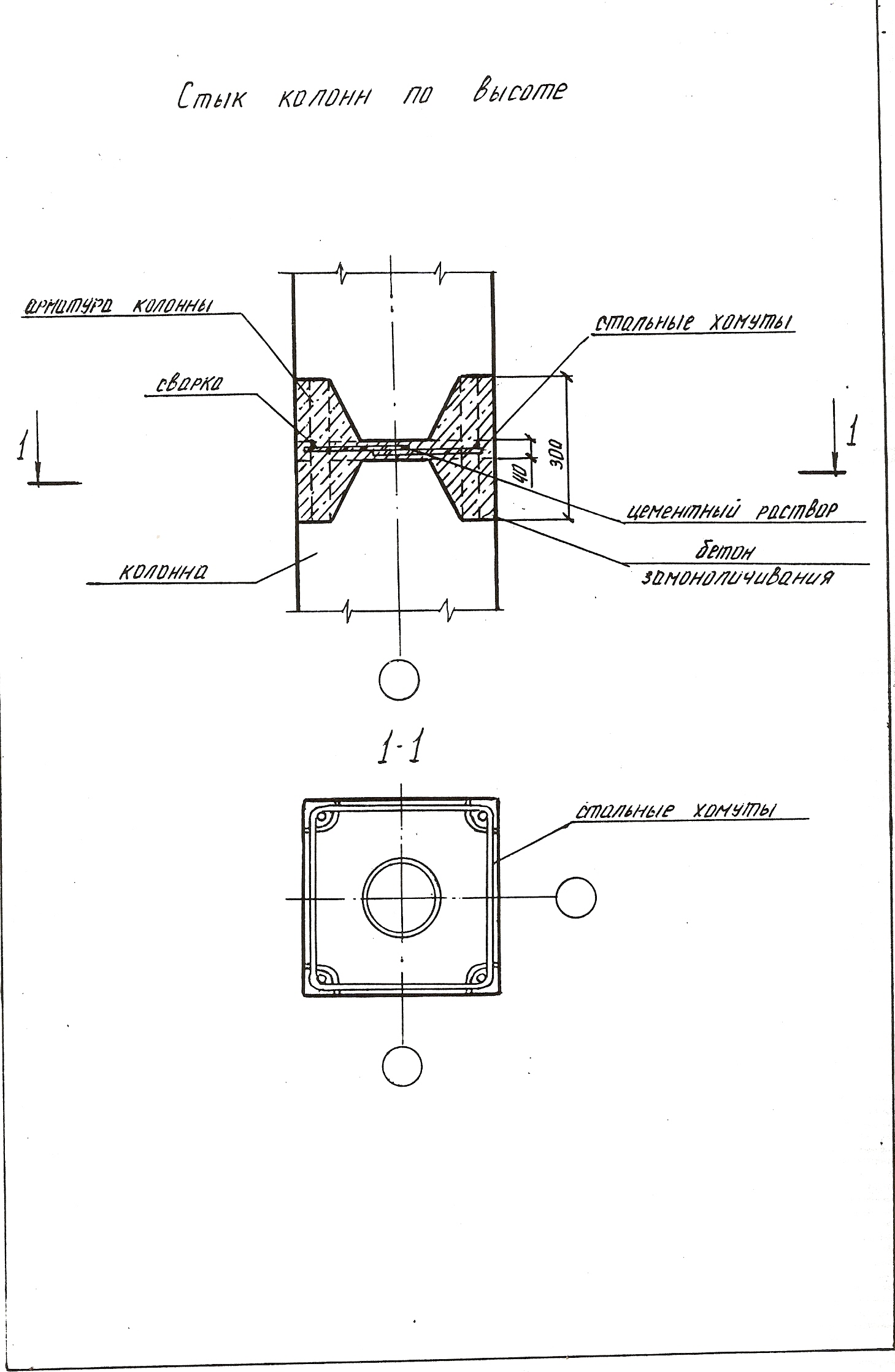

2. Стык колонн по высоте. 3. Стык ригеля и колонны.

4. Крепление стеновых панелей к колонне.

5. Опирание плит перекрытий на ригель и диафрагму жёсткости.

КОНТРОЛЬНЫЕ ВОПРОСЫ ПО ТЕМЕ «КАРКАСНО-ПАНЕЛЬНЫЕ ГРАЖДАНСКИЕ ЗДАНИЯ»

1. Назовите область применения каркасно-панельных зданий. Чем она определяется?

2. Что такое каркас?

3. Назовите виды каркасов в зависимости от способов обеспечения пространственной жесткости.

4. Охарактеризуйте элементы многоэтажного железобетонного каркаса гражданских зданий.

5. Как различаются виды плит перекрытия каркасно-панельного здания в зависимости от положения?

6. Как обеспечивается пространственная жесткость каркасно-панельного многоэтажного здания?

7. Охарактеризуйте конструкцию и статическую работу стен каркасно- панельных зданий.

8. Какие фундаменты устраиваются в каркасно-панельном здании?

9. Как выполняются соединения элементов каркаса?

10.В чем особенность устройства лестниц в каркасно-панельных зданиях?
