Контрольные вопросы.

1. Какие виды сборных железобетонных плит перекрытий применяются в жилых зданиях?

2. Как определить требуемые размеры плит перекрытий, лоджий, балконов?

3. Как расшифровать марку плиты ПК 60.12?

4. Чему должна быть равна величина опирания плиты перекрытия на стену?

5. Принципы раскладки плит перекрытия.

6. Что показывается на схеме расположения элементов перекрытия?

7. Для чего выполняется анкеровка плит?

Практическая работа № 10.

Тема : «Конструктивные узлы крупнопанельных зданий»

ЦЕЛЬ РАБОТЫ: Изучить конструктивное решение характерных конструкций узлов безкаркасного крупнопанельного здания.

СОСТАВ РАБОТЫ:

Эскизы конструктивных узлов (в тетради):

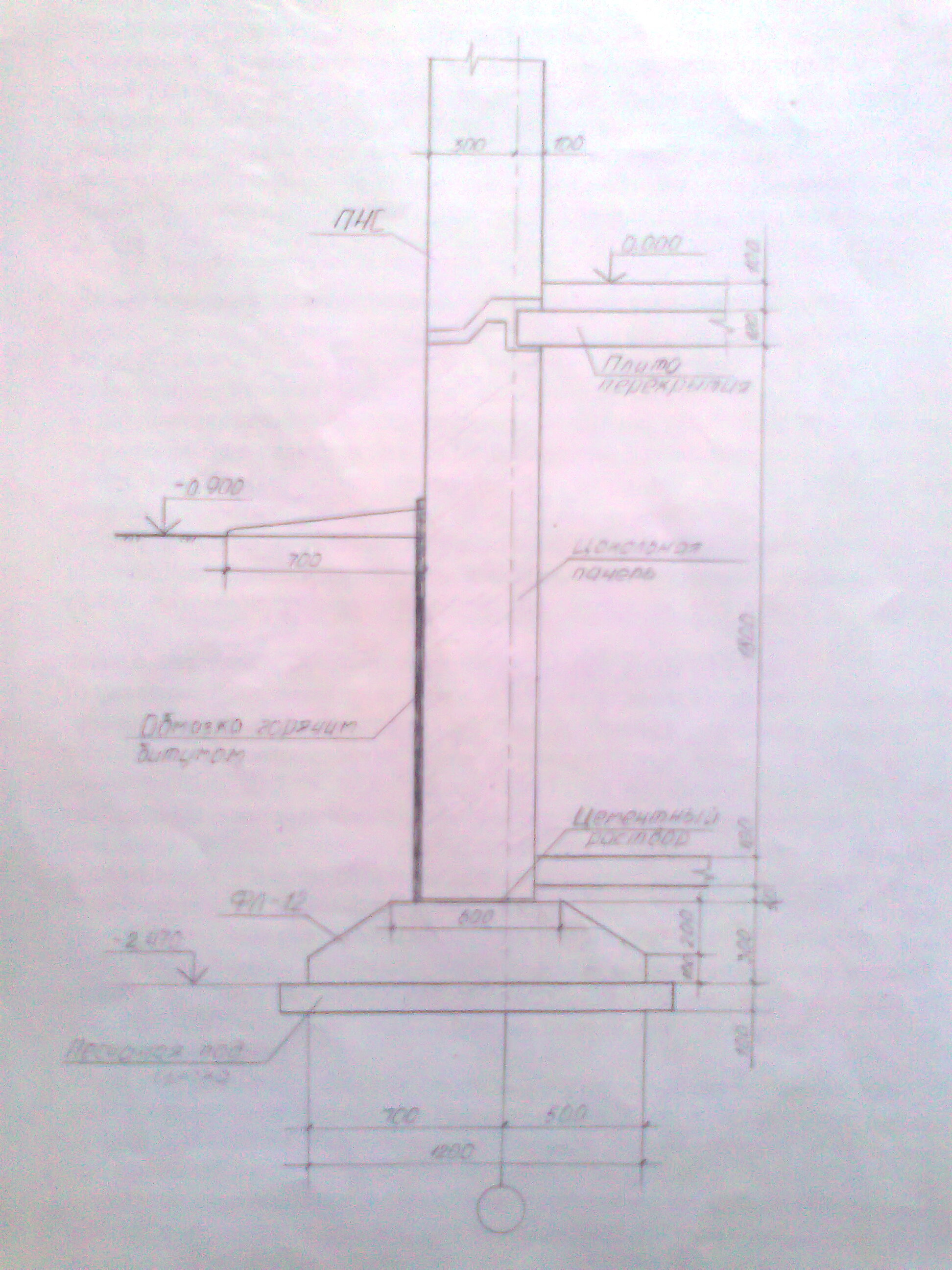

1. Фундаментный (цокольный) узел. М 1:20

2. Горизонтальный стык панелей. М 1:10

3. Вертикальный стык панелей. М 1:10

4. Стык панелей внутри стен и перекрытий. М 1:10

Основные положения:

Важнейшим элементом крупнопанельного здания являются стыки панелей наружных, внутренних стен, перекрытий. От конструкции и от качества выполнения стыков во многом зависят эксплуатационные качества крупнопанельного здания.

Панели могут соединяться разными способами:

- сваркой закладных деталей с помощью соединительных пластин;

- с помощью хомутов и выпусков арматуры;

- с помощью фасонных замков.

Различают стыки вертикальные и горизонтальные.

Стыки должны быть:

- прочными,

- воздухонепроницаемыми, герметичными,

- теплозащитными,

- влагонепроницаемыми,

- технологичными.

Для заполнения стыков применяются различные материалы:

- утепляющие: пакеты из минеральной ваты, вкладыши из пенопласта, легкий бетон.

- герметизирующие: ленты из синтетической пленки, пороизоловые жгуты, мастики.

- материалы для прочности: бетон, цементный раствор.

Ход работы:

1. Изучить конструктивное решение стыков панелей, используя раздаточный материал:

1. Фундаментный (цокольный) узел.

2. Горизонтальный стык панелей.

3. Вертикальный стык панелей.

4. Стык панелей внутри стен и перекрытий.

2. Выполнить эскизы четырех конструктивных узлов, нанести обозначение всех материалов и элементов стыков.

Практическая работа № 11.

Тема : «Конструкции монолитных зданий.

Конструктивные узлы зданий из монолитного железобетона».

ЦЕЛЬ РАБОТЫ: Изучить конструктивное решение монолитных зданий; их элементов.

СОСТАВ РАБОТЫ:

1. Область применения, преимущества и недостатки.

2. Виды опалубки.

3. Конструктивное решение стен и перекрытий.

4. Узлы сопряжения стен и перекрытий.

Основные положения

Область применения, преимущества и недостатки.

Проектирование и возведение гражданских зданий из монолитного железобетона – одно из прогрессивных направлений индустриального домостроения. Дома из монолитного железобетона широко вошли в практику массового строительства жилых и общественных зданий, вытесняя полносборные здания. Преимущества:

1. Широкие архитектурно – планировочные возможности;

2. Большая прочность и жёсткость по сравнению с панельными домами;

3. Рабочая арматура в таких конструкциях надёжно заделана в стенах и не подвержена коррозии;

4. Меньший расход арматуры по сравнению с панельными домами из-за ее рационального использования и отсутствия закладных и соединительных деталей;

5. Отсутствие стыков благоприятно сказывается на водо -,тепло- ,воздухо – и звукоизоляции;

6. Инвентарные устройства дешевле технологического оборудования заводов и не занимают производственных площадей.

Недостатки:

1. Высокая трудоемкость работ и большие сроки строительства по сравнению с панельными зданиями;

2. Необходимость технологических перерывов для твердения бетона;

3. Зависимость строительства от погодных условий;

4. Большой объем отделочных работ.

Трудоёмкость строительства зданий из монолитного железобетона выше на 40 – 50% трудоёмкости строительства крупнопанельных зданий. Трудоёмкость строительства увеличивают отделочные и доводочные работы, особенно при возведении зданий в скользящей опалубке. На отделочных объёмах они занимают до 60% рабочего времени, затрачиваемого на стены.

Здания со стенами из монолитного железобетона отличающиеся сложной конфигурацией в плане, группировкой квартир вокруг лифтовой шахты и, нередко, криволинейными очертаниями наружных стен достигают 35 этажей. Здания с монолитным стволом ( в виде шахты, в котором размещены лифты, лестницы и санитарно – технические коммуникации) и примыкающих к нему этажей, смонтированных из сборных конструкций вертикальной нагрузки, достигают 50 этажей.
