Контрольные вопросы.
1. Дать определение перемычки.
2. Назовите виды перемычек.
3. В зависимости от чего принимается количество брусковых перемычек в стене?
4. В каких случаях применяются усиленные брусковые перемычки?
5. Назовите размер опирания перемычек на стену.
Практическая работа № 4
Тема : «Разработка конструкции деревянного перекрытия малоэтажного жилого дома».
ЦЕЛЬ РАБОТЫ: Изучить конструктивные решения деревянного перекрытия, выполнить план перекрытия.
СОСТАВ РАБОТЫ:
План перекрытия М 1:100, формат А3
Узел М 1:10
ИСХОДНЫЕ ДАННЫЕ: Паспорт типового проекта малоэтажного жилого дома.
Основные положения:

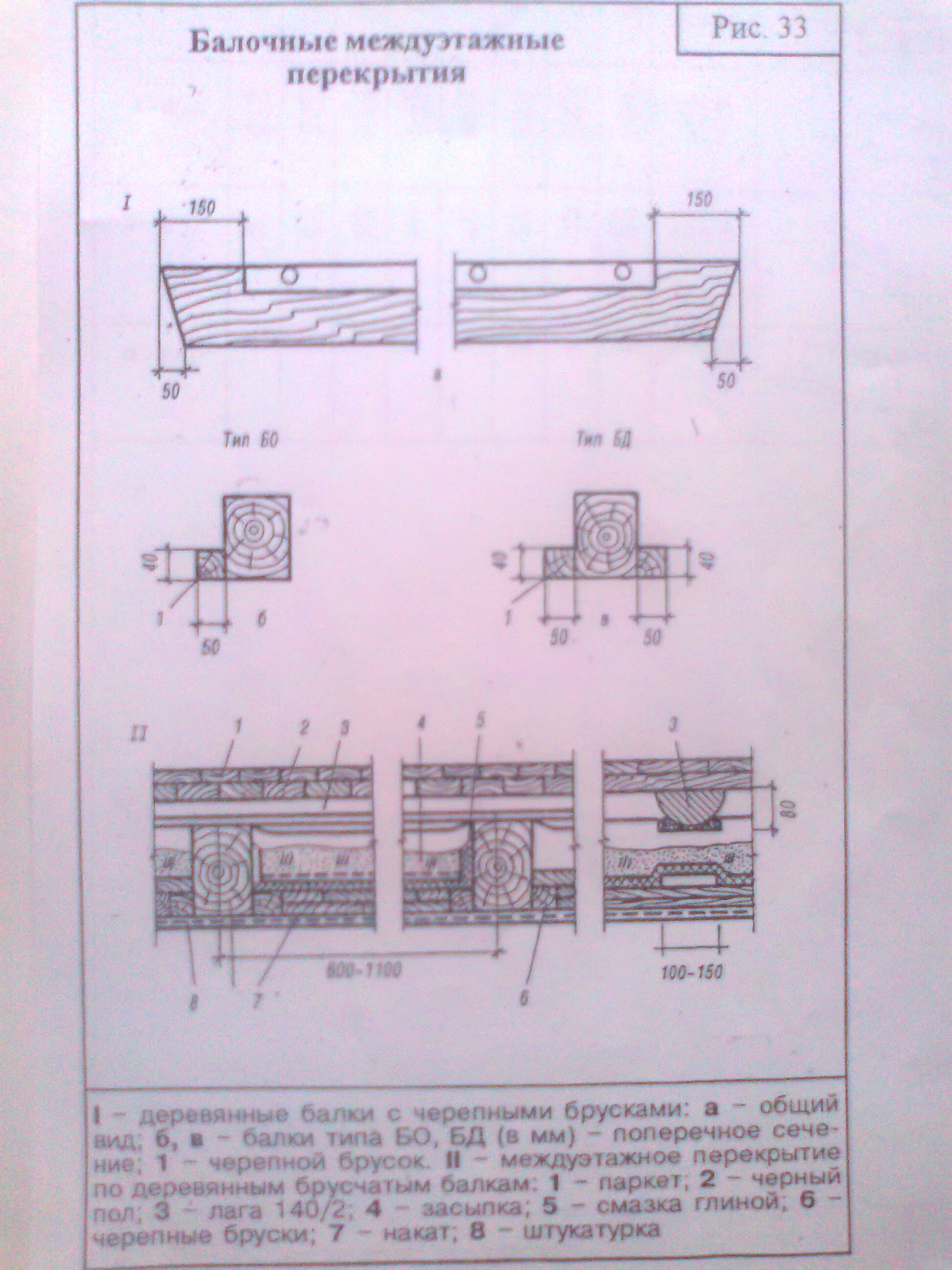

Деревянные перекрытия применяются в малоэтажных жилых домах в 1-2 этажа (из требований пожарной безопасности). Деревянные перекрытия состоят из балок с черепными брусками и настила.
сечение балок: ширина – 50-100мм, высота по расчету - 1/10– 1/20 пролета. Черепные бруски имеют сечение 40*40 или 50*50 мм.
Настил выполняется из досок, дощатых щитов, горбыля. Для обеспечения жесткости здания балки соединяют со стенами стальными анкерами .
Ход работы:
1. Изучить паспорт проекта малоэтажного жилого дома: - определить конструктивную схему здания, пролет здания.
2. Законструировать элементы деревянного перекрытия: - принять длину, размеры сечения и шаг балок; - принять размеры щитов настила.
3. Выполнить план перекрытия, на котором показать: - координационные оси, - контур стен, - раскладку балок и щитов, - анкеровку балок, - маркировку балок и щитов, - размеры шага балок, и размеры здания в осях.
4. Выполнить конструктивный узел деревянного перекрытия.
Контрольные вопросы.
1.В каких случаях рационально применение деревянного перекрытия?
2. Назовите элементы деревянного перекрытия.
3. Из каких условий принимается пролет, шаг и сечение деревянных балок?
4. Какие материалы применяются для тепло- и звукоизоляции деревянного перекрытия?

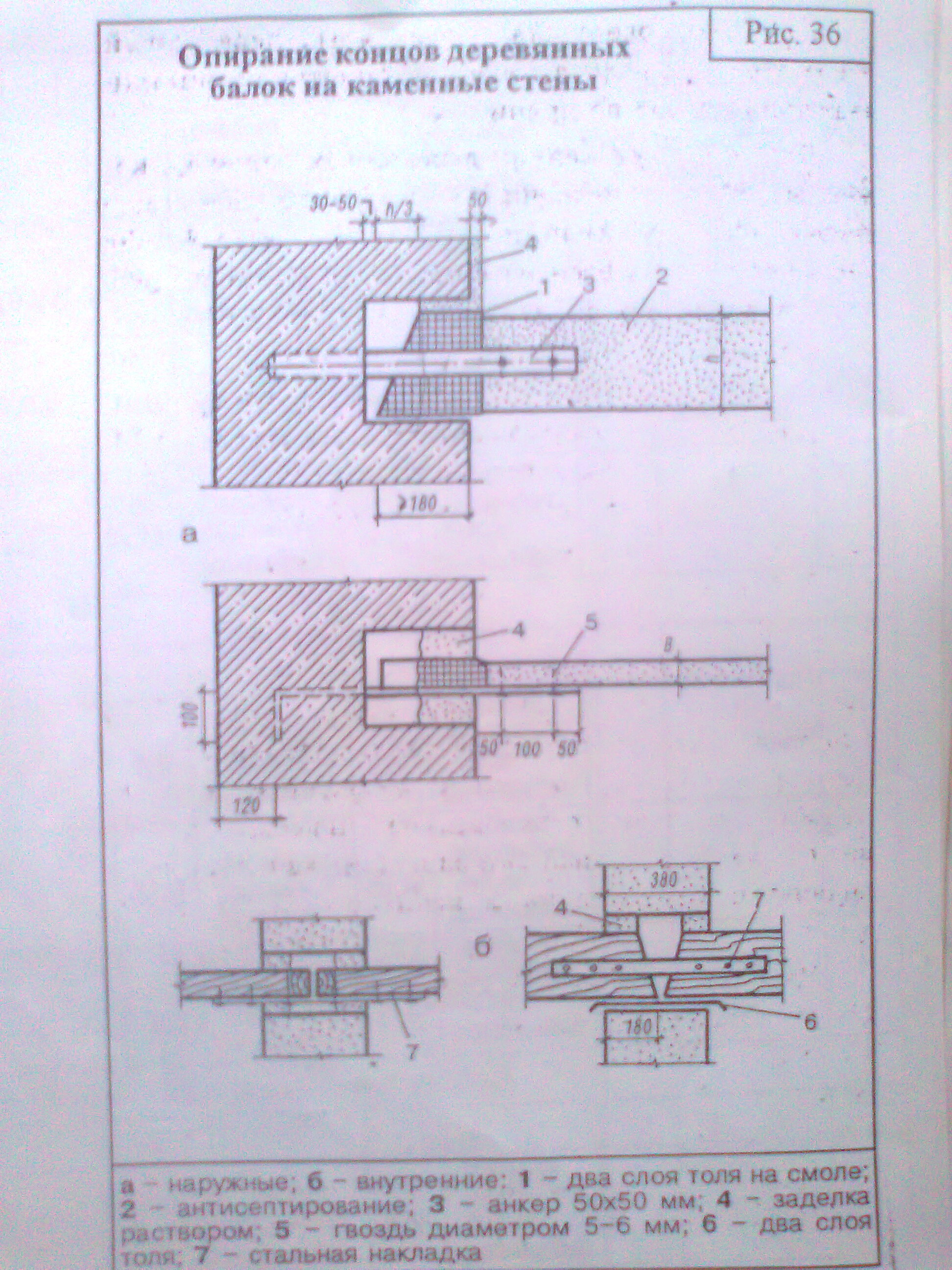

5. Как выполняется защита от влаги деревянных балок при их опирании на каменные конструкции?
