Контрольные вопросы.

1. В зависимости от чего принимается конструктивный тип фундамента?

2. Какие виды фундаментов применяются в зданиях с кирпичными стенами?

3. От чего зависит ширина подошвы фундамента?

4. Как принимается ширина фундаментных блоков?

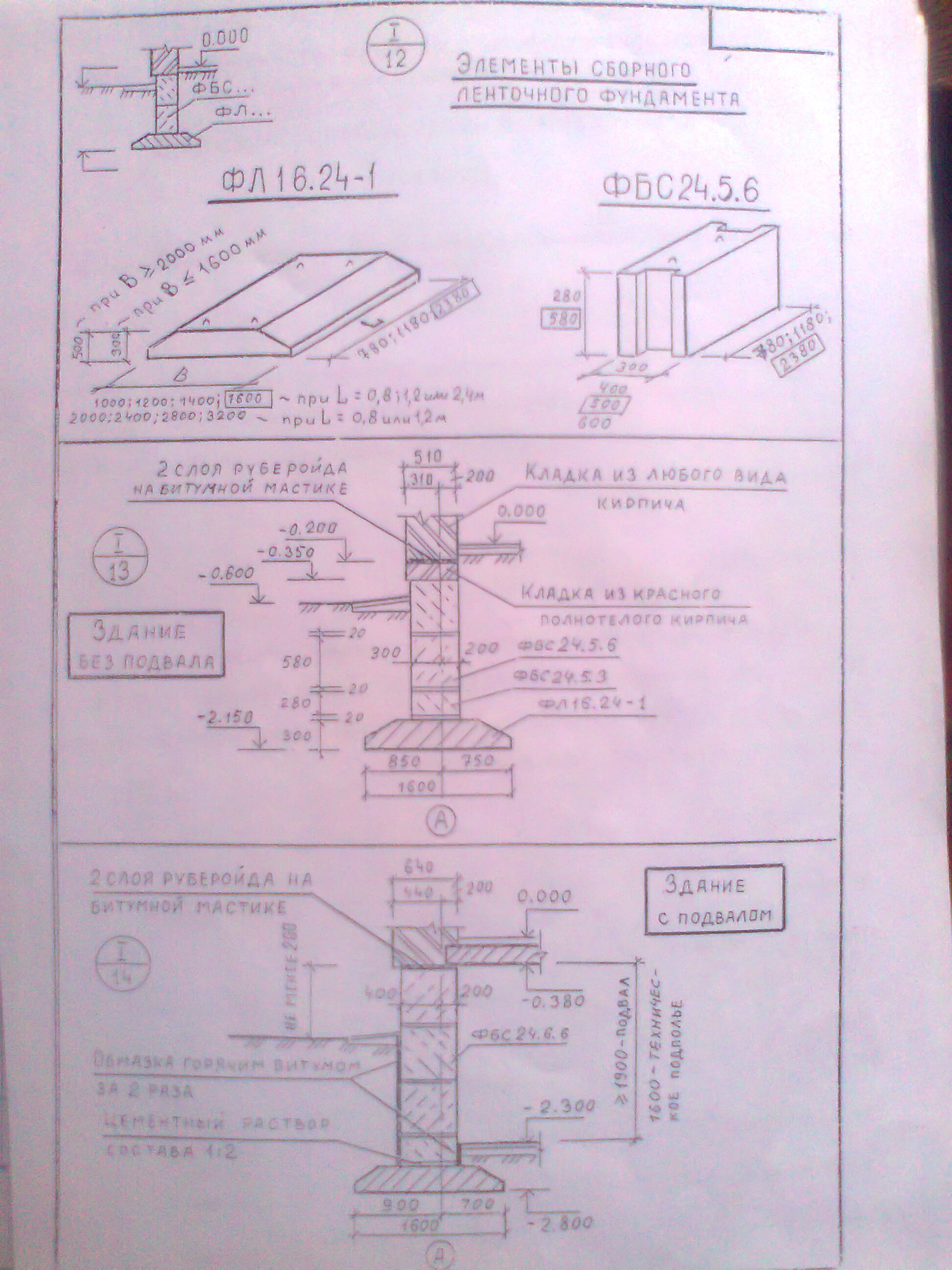

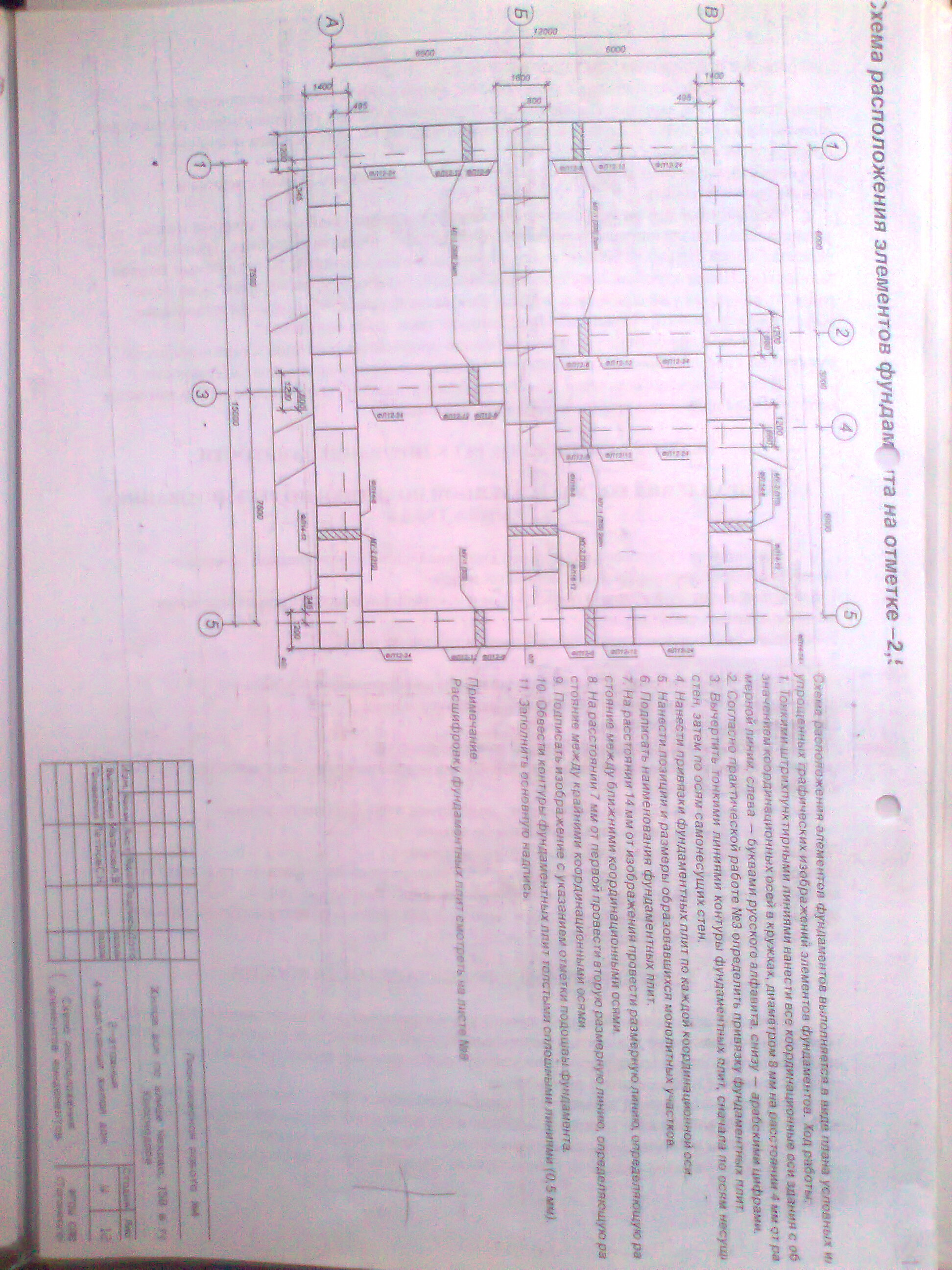

5. Как расшифровать марки ФЛ 12-24; ФБС 24.5.6.?

6. Как производится привязка элементов фундамента к координационным осям?

7. От чего зависит глубина заложения фундамента?

8. Что такое глубина заложения фундамента?

9. Что такое отметка заложения фундамента?

Практическая работа № 3 Тема : «Конструирование перемычек над проемами в кирпичных стенах»

ЦЕЛЬ РАБОТЫ: Изучить виды перемычек.

Выполнить раскладку ж/б брусковых перемычек над проемами.

СОСТАВ РАБОТЫ:

1. Виды перемычек – эскизы в тетради.

2. Подбор и конструирование перемычек над проемами.

3. Чертеж двух сечений М 1:10 формат А3

ИСХОДНЫЕ ДАННЫЕ:

1) План стен ПР №1

2) Два сечения проемов.

Основные положения:

Перемычка – это конструктивный элемент, перекрывающий оконные и дверные проемы в стенах из мелкоштучных деталей (кирпича).

Виды перемычек:

1. Кирпичные: арочные, клинчатые.

2. Армокирпичные

3. Сборные ж/б перемычки: брусковые (рядовые, усиленные), плитные.

В массовом строительстве кирпичных зданий принимаются брусковые ж. б. перемычки.

В зависимости от воспринимаемой нагрузки перемычки бывают:

- ненесущие – несут нагрузку от собственной массы и массы вышележащей кладки, маркируются Б;

-несущие (усиленные) – несут нагрузку от перекрытия, маркируются БУ.

Размеры ненесущих перемычек (Б) : ширина – 120 мм, высота – 140 мм,

Размеры несущих перемычек (БУ) : ширина – 120,250 мм, высота – 220 мм.

Требуемая длина перемычек зависит от ширины проема (Впр) и характера работы перемычек.

Для несущей перемычки размер опирания с каждой стороны должен быть не менее 250 мм с каждой стороны.

L (Б) = Впр + 2 *120 (мм)

L (БУ) = Впр + 2 *250 (мм)

Размеры и схемы сечений перемычек приведены на стр. 81 в учебнике Маклакова Т.Г. «Конструкции зданий и сооружений».

Ход работы:

1. Изучить виды перемычек.

2. В рабочей тетради выполнить эскизы сборных ж/б перемычек с размерами и маркировкой.

3. На листе формата А3 выполнить чертеж двух сечений в масштабе М 1:10.

Последовательность выполнения сечения перемычек над проемом

1. В соответствии с заданием определить место положения проемов (секущих плоскостей). Определить толщину и вид статической работы стены с проемом (самонесущая или несущая) и размер проёма (Впр).

2. Определить вид перемычек (ненесущие, несущие) и их количество; например: стена имеет толщину 640 мм:120=5 перемычек (в остатке 40 мм на швы).

3. В масштабе вычертить толщину стены с привязкой.

4. Вычертить перемычки в сечении. Перемычка, выходящая на наружную грань стены (фасад) для образования четверти опускается на ряд (на 65 мм) ниже.

5. Определить требуемую длину перемычек - например: Впр=1500; L (Б) = 1500+2*120=1740мм. L (БУ) = 1500+2*250=2000мм. По каталогу принять марку перемычек

6. Нанести размеры и маркировку перемычек в сечении. Нанести обозначение разбивочной оси и привязку стены.

7. Нанести условные обозначения материалов в сечении.
