Контрольные вопросы.
1. Как принимается секущая плоскость для разреза?
2. Из каких условий принимается вид крыши?
3.Что является исходной величиной для расчета лестницы?
4. Какие элементы устраиваются на входе в здание?

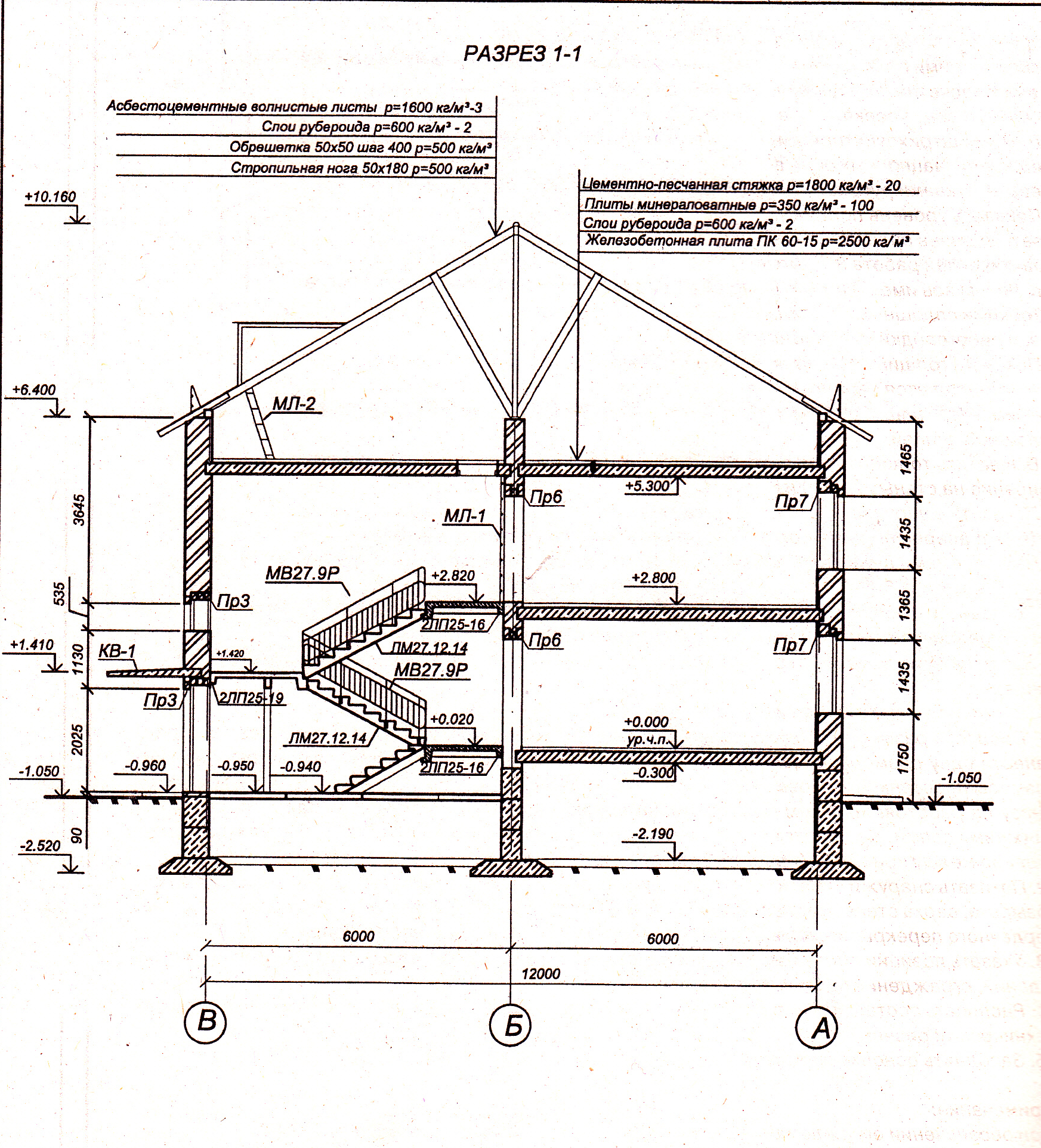

5.Из каких условий принимается глубина заложения фундамента?
6.Какие элементы на разрезе обводятся толстой линией, а какие – тонкой?
Практическая работа № 16.
Тема : «Разработка конструктивного решения балкона».
ЦЕЛЬ РАБОТЫ: Разработать узел крепления балконной плиты в стене.
СОСТАВ РАБОТЫ: Узел балкона М 1:20
ИСХОДНЫЕ ДАННЫЕ: Типовые узлы крепления балконной плиты в кирпичном и панельном здании.
Учебник Благовещенский Букина «Архитектурные конструкции» стр.
Основные положения:
Балкон –это площадка с ограждениями, вынесенная за пределы наружных стен.
Наиболее распространенным является конструктивное решение балкона в виде консольной сборной железобетонной плиты. Такое решение принимается в кирпичных и крупнопанельных зданиях.
Надежность защемления обеспечивается весом вышележащей стены. Балконная плита крепится к стене стальными анкерами или сваркой закладных деталей. Пространство между балконной плитой и плитой перекрытия заполняется утеплителем.
Пол балкона устраивается на 50-80 мм ниже пола комнат.
Ограждение балкона может быть выполнено из металлической решетки или ж.б панели. Высота ограждений - 0,9-1,0 м
Ход работы:
1. Изучить конструктивное решение балкона в кирпичном и крупнопанельном здании.
2. Выполнить чертеж узла крепления балконной плиты в стене в масштабе 1:20, используя типовой узел.
Размеры конструктивных элементов на узле (толщину стены, размеры перемычек, плит и других) принять, используя данные предыдущих практических работ.
3. На чертеже проставить необходимые основные размеры, нанести условные обозначения материалов.
Контрольные вопросы.
Дайте определения балкона, лоджии, эркера.
Какую функциональную и архитектурную роль выполняют балконы, лоджии, эркеры.
Объясните статическую работу балконной плиты и плиты лоджии.
Из чего может выполняться ограждение балкона.
Практическая работа № 17,18.
Тема : «Конструктивное решение многоэтажного каркасного здания со сборным ж/б каркасом.
Конструктивные узлы каркасного здания
Перекрытие из сборных ж.б элементов в каркасном здании».
ЦЕЛЬ РАБОТЫ: Разработать конструктивное решение элементов многоэтажного каркасного здания.
СОСТАВ РАБОТЫ:
Фрагмент плана перекрытия М 1:100.
Узлы стыков каркаса: М 1:10
а) стык колонн, по высоте
б) стык ригелей с колонной
ИСХОДНЫЕ ДАННЫЕ:
пролет - 6,0м 9,0м
шаг - 6,0м
количество пролетов - 2
колонны сечением - 300х300 400х400
плиты – круглопустотные, ребристые.
стены – из легкобетонных панелей толщиной 400мм
типовые узлы
