Принципиальная технологическая схема рудоподготовки и коллективной флотации

Принципиальная технологическая схема рудоподготовки КСИ и коллективной флотации пятой секции

8. Оборудование, применяемое при флотации.

Для флотации медно-молибденовых руд применяется:

Механические флотомашины WEMСO-190; WEMСO-4500; ФМ-6.3; ФМР-10; ФМ‑0.4.

Пневмомеханические флотомашины ФПМ-12.5; ФПМ-16; РИФ-16; РИФ-25; РИФ-45; РИФ-8.5; ОК-38; ОК-50; ОК-100.

Испытаниями пневмомеханических машин на различных рудах установлено, что их применение позволяет повысить скорость флотации в 1.3-1.5 раза и сократить удельный расход электроэнергии на 15-20% по сравнению с механическими флотомашинами.

Преимущество флотационной машины с коническим аэратором заключается в более высокой эксплуатационной надёжности, меньшей энергоёмкости и металлоёмкости, возможности запуска под загрузкой пульпы после суточной остановки.

9. Первая сдвоенная секция

П

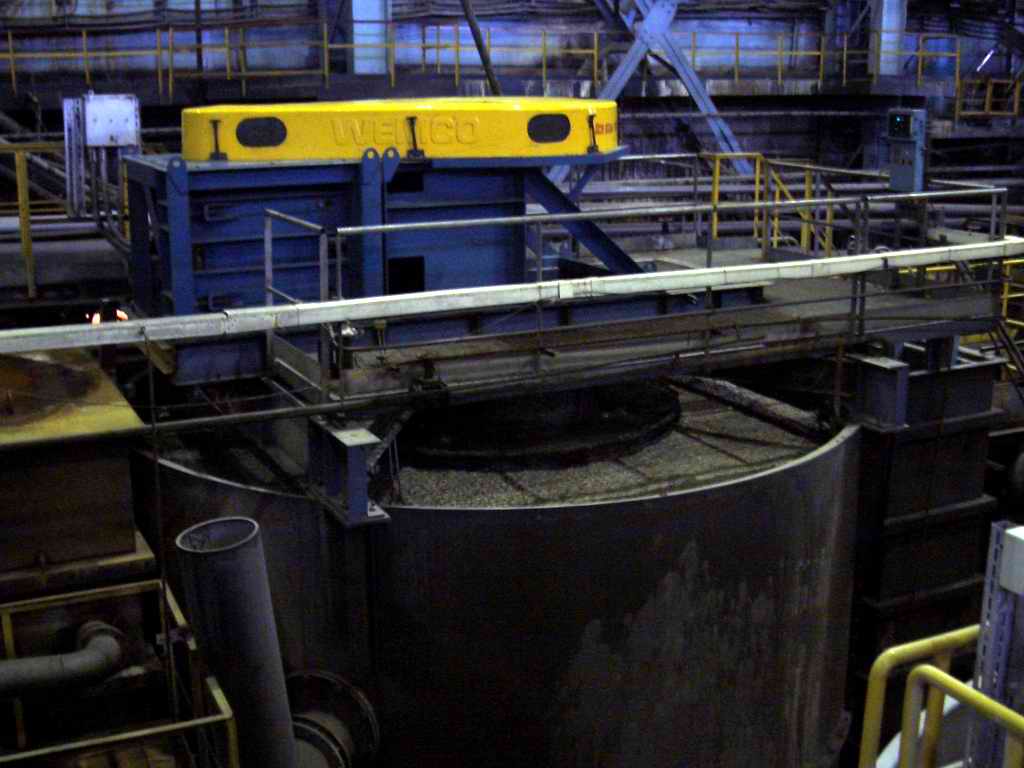

Флотомашина WEMKO-4500

роектная технологическая схема I-ой сдвоенной секции флотации включает основную, контрольную, промпродуктовую и перечистную операции. Слив гидроциклонов рудных мельниц через пульподелитель в котором установлены датчики уровня и клапана Дарт диаметром 525 мм -4 шт. делится на 2 потока и поступает в агитационные чаны объемом по 100 м³ каждый. На первой нитке основная коллективная флотация осуществляется в трех камерах флотомашин ОК-100ТС (№201/1-201/3 объем каждой по 100 м³), а на второй – в одной камере WEMKO-4500 объемом 127 м³ (№203) и двух камерах №202/1-202/2 объемом по 100 м³, оснащенных механизмами WEMCO-4500, рис. 9.4 и 9.5.

Контрольная коллективная флотация на каждой нитке осуществляется в четырех камерах: на первой нитке ОК-100ТС № 201/4-201/7, а на второй нитке на флотомашинах №202/3-202/6, вместо механизмов ОК установлены привода от WEMCO-4500. Хвосты контрольной флотации являются отвальным продуктом и самотеком по лотку поступают в хвостовой зумпф.

Концентраты основной коллективной флотации обеих “ниток” насосами Warman 10/8 EE-M №206А, Б подаются на перечистную операцию в две колонные флотомашины №206/1 и 206/2 объемом по 99 м³ каждая.

Концентраты основной, контрольной, промпродуктовой флотаций и хвосты перечистки насосами № 209АБ и 210АБ поступают на доизмельчение в мельнице МШЦ-3.2х4.5 №9 (10), слива батарейных гидроциклонов на промпродуктовую флотацию, осуществляемую во флотомашинах WEMCO-190 (№205/1÷205/10 с объемом камеры 42.5 м³).

Концентрат основной промпродуктовой флотации (№205/1-205/6 – 6 камер) насосами №216АБ подается на перечистную операцию в колонных флотомашинах №206/1; 206/2, а концентрат контрольной промпродуктовой флотации (№205/7-205/10 – 4 камеры), совместно с промпродуктами основных операций (концентрат контрольной флотации и хвосты перечистки) направляются на доизмельчение и далее на основную промпродуктовую флотацию.

Хвосты контрольной промпродуктовой флотации являются отвальным продуктом и самотеком по лотку поступают в хвостовой зумпф.

Перечистка черновых коллективных концентратов основной коллективной флотации и концентрата основной промпродуктовой флотации осуществляется в двух параллельно работающих колонных флотомашинах PYRAMID размером 3х3х11 метров технологическим № 206/1; 206/2.

Пенный продукт этих машин является медно-молибденово-пиритным концентратом, а камерный продукт зумпфовыми насосами № 209АБ и 210АБ направляется на доизмельчение и затем на промпродуктовую флотацию.

Технологический режим коллективной флотации первой сдвоенной секции приведен в таблице 9.4.

Особенностью “гибкой” схемы является возможность получения готового медно-молибденово-пиритного концентрата не только с колонных флотомашин, но и дополнительно в промпродуктовом цикле.

Слива батарейных гидроциклонов мельниц доизмельчения МШЦ №9 (№10), хвостов флотомашин PYRAMID, концентратов контрольной флотации обеих ниток и промпродуктовой флотации направляются на основную промпродуктовую флотацию (пять камер WEMCO-190 №205/4-205/8), концентрат основной промпродуктовой флотации направляется на перечистку в первые три камеры WEMCO-190 №205/1-205/3. Пенный продукт является готовым медно-молибденово-пиритным концентратом и присоединяется к пенному продукту колонных флотомашин PYRAMID, а хвосты перечистки WEMCO-190 №205/1÷205/3 самотеком поступают на основную промпродуктовую флотацию в камеру №205/4.

В этом случае контрольная промпродуктовая флотация осуществляется в 2 камерах WEMCO-190 №205/9-205/10. Концентрат контрольной промпродуктовой флотации направляется на доизмельчение в МШЦ №9 или 10, а хвосты контрольной промпродуктовой флотации являются отвальными хвостами.

Технологическая схема первой сдвоенной секции с перечисткой в промпродуктовом цикле приведена на рис. 26

Схема цепи аппаратов измельчения и флотации с перечисткой в промпродуктовом цикле приведена на рис. 27.

Таблица 26.
