14.Електрична частина насосної станції.

Насосна станція підключена до двох ліній електропередач, напругою 10кВ. Необхідна для насосної станції потужність трансформаторів визначається по формулі:

S = S₁ + S₂ + S₃,

де S₁ – потужність трансформаторів для основних двигунів.

S₂ – допоміжне обладнання;

S₃ – опалення і освітлення.

В межах курсового проекту можемо прийняти S₂ + S₃ = 20кВ А.

де k_п – коефіцієнт попиту;k_п= 0,9.

N_ном1– номінальна (максимальна) потужність двигуна основного насоса; N_ном1 = 30 кВт;

N_ном2– номінальна (максимальна) потужність двигуна розмінного насоса;

N_ном2 = 15 кВт.

кВ А.

S = 93,26 + 20 = 113,26 кВ А.

Приймаємо до установки два трансформатори, що знижують напругу з 10кВ до 0,4 кВ, потужністю 160 кВ А кожний.

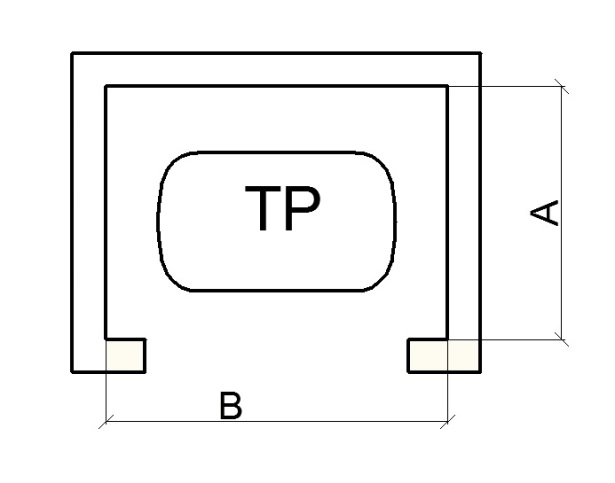

Рис. 10. Габарити трансформаторних камер

Потужність трансформа-тора, кВ А	Висота, м	Глибина камери А, м	Ширина камери B, м
160	3,6	2,4	2,9

Таблиця №7

Рис. 11. Схема електричних з’єднань

15.Проектування прибудови.

Прибудова містить у собі камери трансформаторів, кімнату розподільчих пристроїв, побутове приміщення, диспетчерську, санвузол, душову та склад.

Висота прибудови визначається висотою камер трансформаторів, рівної 3,6 м.

Рис. 12. План прибудови

16.Добір додаткового насосного обладнання.

Додатковим насосним обладнанням в насосній станції другого підйому є осушувальні насосні установки. Подача осушувальних насосів визначається при умові відкачування води з машинної зали шаром 0,5 метрів на протязі 3 годин, та передбачаємо один резервний насос, який буде зберігатись на складі.

H_ОН= H_S + (1 2)м;

H_ОН = 4 + 1 = 5 м.

м³/год = 5л/с.

Приймаємо насос марки FEKAVS 1000 M-A

Таблиця №8

Марка	Подача, л/с	Напір, м	Потужність, кВт	Маса, кг	Габаритні розміри в плані, мм
FEKA VS 1000 M-A	1-7,5	11-2,5	1	19,3	170х537

17.Визначення об’єму рчв і проектування ситуаційного плану.

W_РЧВ ≥ 2 W_рег

W_РЧВ = 2 340 = 680 м³.

Проектуємо 2 прямокутні РЧВ об’ємом 1000 м³ кожний, з розмірами 4,8х18х12.

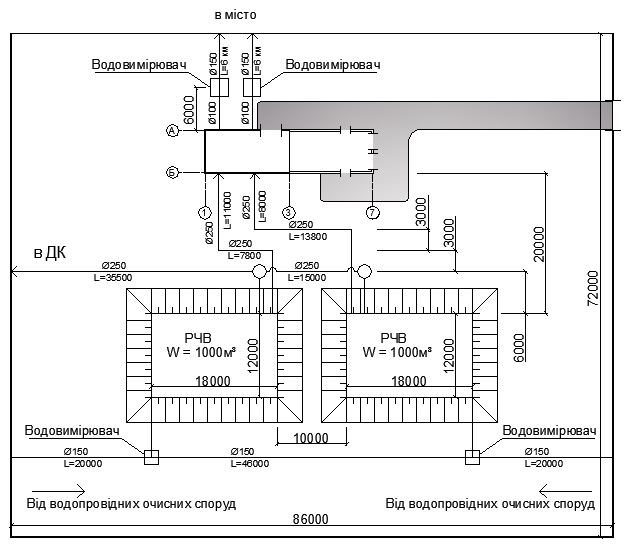

Рис. 13.Ситуаційний план

18.Техніко-економічний розрахунок.

1. Вартість обладнання насосної станції:

K_обл = K’_обл ∑P 12 = 100 (30 3 + 15 + 1) 12 = 127200 грн.,

де K’_обл - питома вартість обладнання, руб./кВт.

2. Приблизна вартість споруд насосної станції:

K_нс = (K’_нз W_нз + K’_нз1 W_нз1 + K’_пз W_пз) 12 = (24,7 302,4 + 51,9 259,2 + +52,9 288) 12 = 433884 грн.,

де K’_нз –питома вартістьнадземної частини будівлі, руб/м³;

W_нз – об’єм надземної частини будівлі, м³;

K’_нз1 –питома вартістьприбудови, руб/м³;

W_нз1 –об’єм прибудови, м³;

K’_пз–питома вартістьпідземної частини будівлі, руб/м³;

W_пз – об’єм підземної частини будівлі, м³.

3. Вартість будівництва водоводів:

K_в = (K’_ув n_ув L_ув + K’_нв n_нв L_нв) 12 = (8,1 2 54 + 12,9 2 30,7 + 6 2 14,5 + 6 2 3000) 12 = 454090 грн.,

де K’_ув і K’_нв – вартості прокладки усмоктуючих та напірних водоводів, руб/м;

n_увіn_нв –кількість ниток усмоктуючих та напірних водоводів;

L_увіL_нв –довжини усмоктуючих та напірних водоводів, м.

4. Загальні капіталовкладення:

K = K_обл + K_нс + K_в = 127200 + 433884 + 454090 = 1015174 грн.

Експлуатаційні витрати.

1. Вартість електроенергії:

C_e = 365 453 0,85 1,26 = 177085 грн.

2. Затрати на змащення:

С_зм. = 0,03 C_e = 0,03 177085 = 5313 грн.

3. Затрати на утримання обслуговуючого і адміністративно-управлінського персонала:

С_зп = 13 n n_оп 2 4000 = 13 4 2 2 4000 = 832000 грн.,

де n – кількість змін;

n_оп – кількість чоловік в зміну.

4. Амортизаційні відрахування:

С_а = 0,12 K_обл + 0,035 K_нс + 0,01 R K_в = 0,12 127200+ 0,035 433884 + 0,01 4,6 454090 = 51338грн.,

де R – коефіцієнт, який залежить від матеріалу труб, R = 4,6.

5. Невраховані витрати:

С_невр = 0,06 (C_e + С_зм + С_зп+ С_а) = 0,06 (177085 + 5313 + 832000+ 51338) = 63944 грн.

Річні експлуатаційні витрати:

С = C_e + С_зм + С_зп+ С_а + С_невр = 177085 + 5313 + 832000+ 51338 + 63944 = 1129680 грн.

Техніко-економічні показники.

1. Собівартість 1м³перекачуваної води:

2. Приведені затрати:
