7.Добір розмінного насоса.

Q = 75,2 м³/год. H = 50м.

Обираємо насос СRE 64-3-1.

Отже, загальна кількість насосів: CR 90-4 2робочих + 1 резервний та СR 64-3-1 1 робочий + 1 резервний на складі.

8.Визначення діаметрів трубопроводів всередині насосної станції.

Користуючись рекомендованими швидкостями добираємо сталеві усмоктувальні і напірні трубопроводи:

Таблиця №5

Насоси	Трубопровід	Q, л/с	d,мм	V, м/с
Господарсько-питні	Напірнийколектор	17,55	100	1,71
	Усмоктувальнийколектор	35,1	250	0,66
	Усмоктувальнийтрубопровід	17,55	150	0,89
	Напірнийтрубопровід	17,55	100	1,71

Швидкості входять в рекомендуємий інтервал.

9.Уточнення втрат напору в насосній станції.

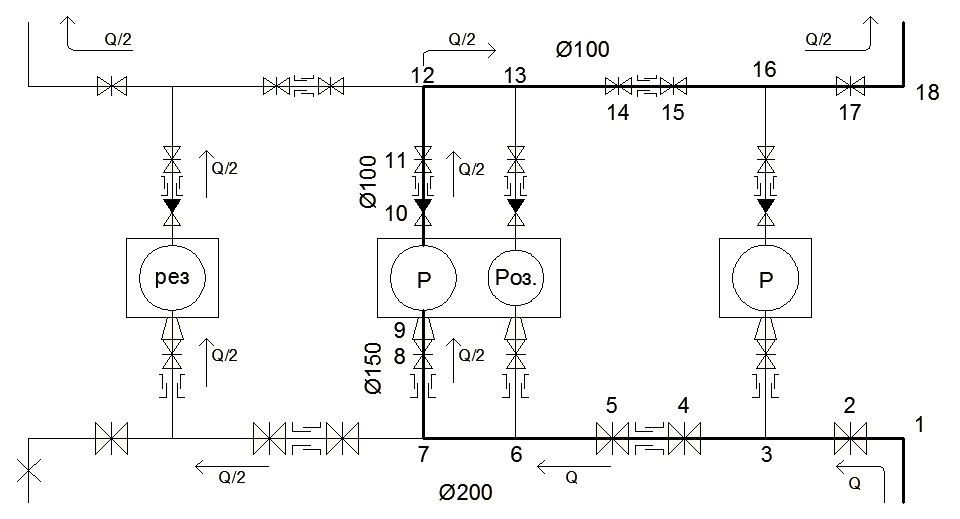

Рис.5 Схема для уточнення втрат напору в насосній станції

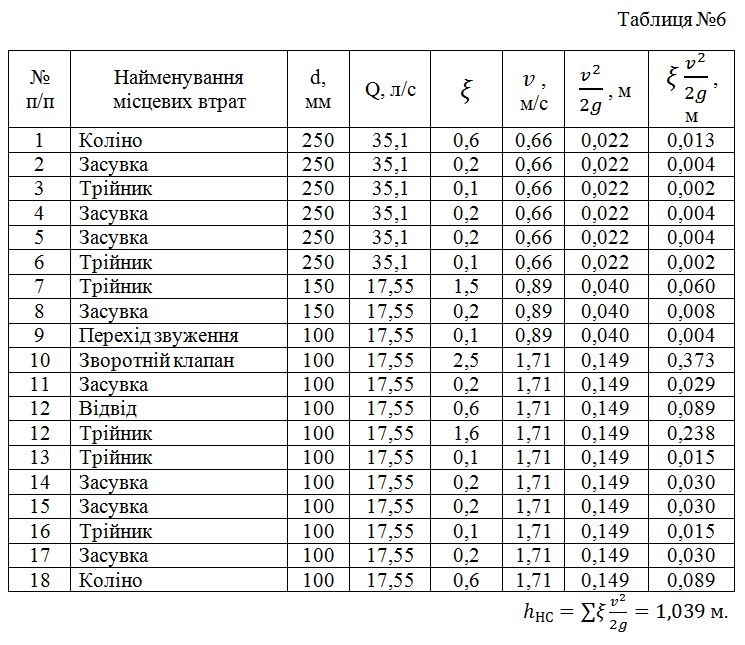

Розрахунки для уточнення втрат напору в насосній станції зводимо до таблиці №6.

10.Визначення мінімальних розмірів машинної зали.

Рис. 6. Схема визначення мінімальних розмірів машинної зали.

11.Визначення позначки підлоги машинної зали.

Рис. 7. Cхема визначення позначки підлоги машинної зали.

12.Добір під’ємно-транспортного обладнання.

Вага найбільшого монтажного елементу (насосний агрегат) складає 320 кг, приймаємо в якості транспорту автомобіль марки УАЗ-451М.Вантажопідйомність та габаритні розміри вантажного автомобіля марки УАЗ-451М:

1. Вантажопідйомність, т 1

2. Розміри автомобіля, мм:

- довжина 4360

- ширина 1940

- висота 2070

3. Розміри платформи, мм:

- довжина 2730

- ширина 1820

- висота (погрузочна) 700

4. Мінімальні розміри монтажного майданчика, мм:

- довжина 3430

- ширина 3220

У якості під’ємно-транспортного обладнання приймаємо монорейку з вантажопід’ємністю 1т.

Технічні характеристики монорейки Таблиця №7

Довжина крана L, м	Вантажо-під’ємність, т	Прольот Lп, м	Розміри, мм						Номер дву-тавра підкра-нового шляху	Маса крана, кг
			h1	H	l1	l2	C	B
3,6	1	3	370	220	150	300	1000	1300	18	274

Рис. 8. Схема монорейки

13.Визначення висоти насосної станції.

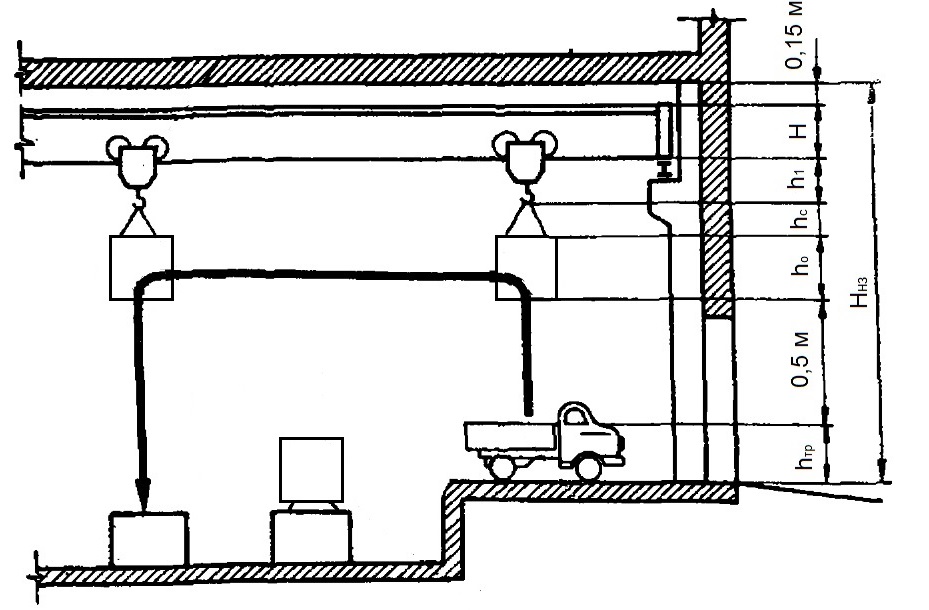

Рис. 9. Схема вантажно-транспортних операцій

H_нз = h_тр + 500 + h_o + h_c + h₁ + H + 150 ,де

h_тр– погрузочна висота платформи автомобіля;

h_o– висота вантажу, що переноситься (насос з двигуном CR 90-4)

h_c– висота строповки; кут між стропами повинен бути не більше 60º.

h₁ + H– розміри вантажно-транспортного обладнання при максимальному піднятті крюка.

H_нз = 700 + 500 + 1603 + 360 + 370 + 220 + 150 = 3903мм.

Приймаємо стандартну висоту будівліH_нз = 4,2м.
