Міністерство освіти і науки України

Київський національний університет будівництва і архітектури

Кафедра водопостачання

Курсова робота

з дисципліни « насосні і повітродувні станції»

«НАСОСНА СТАНЦІЯ ІІ ПІДЙОМУ з Qдоб,макс = 85000 м³ / доб.»

Виконав:

студент СТФ

групи ВВ-31

Радченко В.В.

Перевірив:

Доц. Залуцький Е.В.

Київ - 2013

Зміст

1. Вихідні данні………………………………………………………………. 3

2. Визначення розрахункової подачі насосної станції.…………………… 4

3. Визначення розрахункового напору насосної станції.…………………. 6

4. Добір основного насосного обладнання.………………………………... 8

5. Розрахунок водонапірних характеристик напірних водоводів.……….. 9

6. Розрахунок режиму роботи насосної станції при пожежогасінні.…….. 13

7. Добір розмінного насоса…………………………………………………. 17

8. Визначення діаметрів трубопроводів всередині насосної станції.……. 18

9. Уточнення втрат напору в насосній станції……………………………... 18

10. Визначення мінімальних розмірів машинної зали………………………. 20

11. Визначення позначки підлоги машинної зали. …………………………. 21

12. Добір під’ємно-транспортного обладнання……………………………… 22

13. Визначення висоти насосної станції.……………………………………. 23

14. Електрична частина насосної станції.…………………………………… 24

15. Проектування прибудови…………………………………………………. 25

16. Добір додаткового насосного обладнання……………………………….. 27

17. Визначення об’єму РЧВ і проектування ситуаційного плану………….. 27

18. Техніко-економічний розрахунок………………………………………… 29

Список використаної літератури………………………………………………..31

1.Вихідні данні.

Варіант № 19.

Кількість жителів: N = 220тис. чол.

Максимальне добове водопостачання: Q_доб.max = 85000 м³/доб.

Коефіцієнт погодинної нерівномірності:К_Г = 1,4.

Пожежна витрата: q = 100 л/с.

Позначки землі: біля насосної станції z_нс = 20м.

в диктуючій точці z_д.т. = 44м.

Довжина напірних водоводів: L_н.в. = 7 км.

Втрати напору в мережі при Q_год.max: h_м = 10 м.

Втрати напору в мережі при пожежогасінні: h^п_м = 16 м.

Гарантований напір: H_г = 26 м.

Безбаштова схема водопостачання.

Проектуємо безбаштову систему

2.Визначення розрахункової подачі насосної станції.

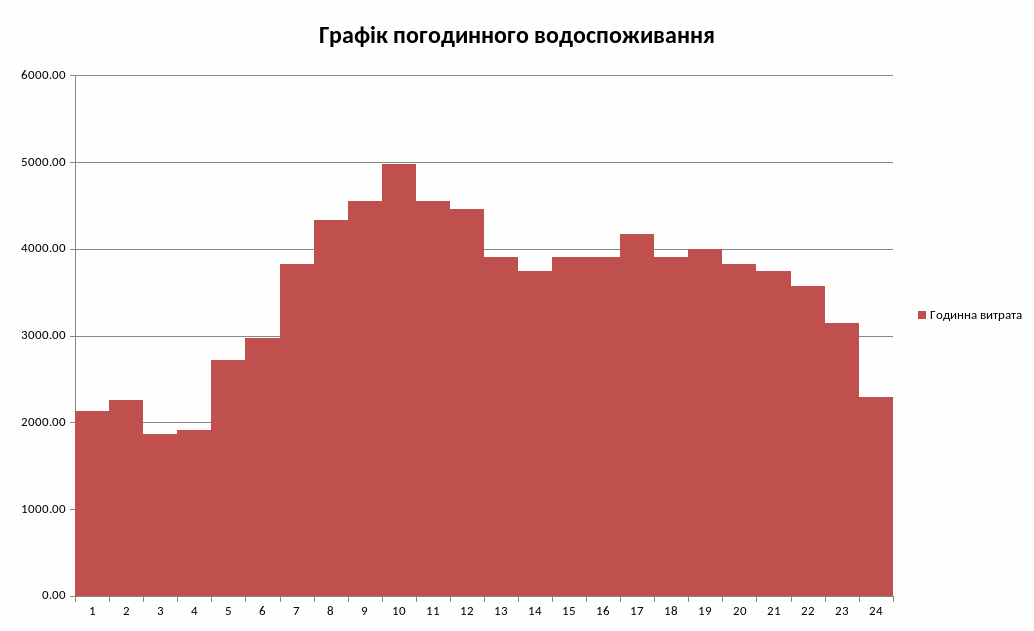

Розрахунок ординат графіка погодинного притоку стоків до насосної станції при Q_розр, 85000м³/добу, коефіцієнт погодинної нерівномірності Кг =1,4.

Година доби	α %	Qгод
		М3\год	л\с
1	2,50	2125,00	590,28
2	2,65	2252,50	625,69
3	2,20	1870,00	519,44
4	2,25	1912,50	531,25
5	3,20	2720,00	755,56
6	3,50	2975,00	826,39
7	4,50	3825,00	1062,50
8	5,10	4335,00	1204,17
9	5,35	4547,50	1263,19
10	5,85	4972,50	1381,25
11	5,36	4556,00	1265,56
12	5,25	4462,50	1239,58
13	4,60	3910,00	1086,11
14	4,40	3740,00	1038,89
15	4,60	3910,00	1086,11
16	4,60	3910,00	1086,11
17	4,90	4165,00	1156,94
18	4,60	3910,00	1086,11
19	4,70	3995,00	1109,72
20	4,50	3825,00	1062,50
21	4,40	3740,00	1038,89
22	4,20	3570,00	991,67
23	3,70	3145,00	873,61
24	2,70	2295,00	637,50
Σ	100,00	84668,50	23519,03

При без баштовій схемі розрахункова максимальна подача насосної станції дорівнює максимальній погодинній витраті:Q_г.мах= Q_нс=4972,5 м³/год.
