3. Трансформаторы и заземление их нейтралей

Реактивное сопротивление трансформаторов Х_Т невелико. Обычно нет смысла ставить вопрос об уменьшении Х_т.

Некоторое влияние на динамическую устойчивость при замыканиях на землю может оказать характер заземления нейтралей трансформаторов. Если в нейтраль ввести небольшое сопротивление, допустимое по условию изоляции относительно земли обмоток трансформатора со стороны нейтрали, то устойчивость улучшится. Добавленное сопротивление уве­

личит эквивалентное сопротивление схемы нулевой последовательности, от чего характеристика аварийного режима станет несколько выше. Если дополнительное сопротивление будет активным, то максимум характери­стики аварийного режима сместится вдобавок на несколько градусов вле­во. Все это приведёт к уменьшению площадки ускорения.

4. Мероприятия эксплуатационного характера

   1. Эксплуатационная схема электрической сети

Для повышения устойчивости системы следует использовать макси­мально жёсткую схему сети, когда в работу включены все связи. Целью размыкания некоторых связей могут быть снижение потерь энергии в сети, снижение уровня токов КЗ, упрощение оперативного обслуживания. Но при этом нельзя забывать о том, что устойчивость системы снижается.

2. Отключение части генераторов

Отключение части генераторов является одним из основных меропри­ятий по сохранению динамической устойчивости системы. Применение мероприятия рассмотрим на примере простейшей электроэнергетической системы (рис. 9.11).

U_r= const

(2Х2Ж-

Рис. 9.11. Отключение генераторов вместе с повреждённой линией

После возникновения КЗ отключается не только повреждённая ли­ния, но и один из генерирующих блоков. Характеристика мощности после-

аварийного режима Р!!\ (рис. 9.12), когда в работе находится один блок,

(2)'

будет мало отличаться от характеристики мощности Р]",, когда в работе

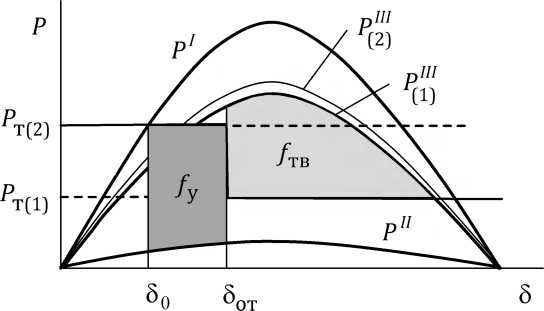

Рис. 9.12. Характеристики мощности и площадки ускорения и торможения

находятся два блока, так как X'_d (предполагается, что генераторы заме­щаются ЭДС Е') по сравнению с внешним сопротивлением мал.

Мощность эквивалентной турбины в рассматриваемом случае умень­шается вдвое. Возможная площадка торможения /_тв становится достаточ­ной, чтобы притормозить оставшийся генератор и не дать ему перейти в асинхронный режим.

3. Отключение части нагрузки

При потере генерирующей мощности, например, из-за отключения ча­сти генераторов для сохранения устойчивости, в системе может возник­нуть дефицит активной мощности, если величина отключённой генерации будет больше вращающегося резерва системы. Для устранения возникшего дефицита применяется отключение необходимой части нагрузки. При этом стараются минимизировать возникающий ущерб.

Отключение нагрузки осуществляется либо по факту возникновения дефицита мощности, либо по факту снижения частоты в системе, вызван­ного дефицитом мощности.

Отключение нагрузки по факту возникновения дефицита мощности - это наиболее быстрый способ ликвидации дефицита. Проблема состоит в том, чтобы быстро определить, где и какой мощности потребителей надо

отключить, чтобы ущерб был минимальным, и как реализовать это. Наиболее успешно эта проблема может быть решена только региональной централизованной системой противоаварийной автоматики (ЦСПА), кон­тролирующей всю операционную зону ОДУ. Создание ЦСПА для всех ОДУ ещё не завершено. Пока эта проблема, пусть и не совсем оптимально решается узловыми комплексами ПА.

Отключение нагрузки по факту снижения частоты в системе реализо­вано в виде АЧР. Каждому потребителю (небольшой группе потребите­лей), получающему питание через конкретный выключатель, назначается свой уровень частоты, ниже которого выключатель отключается. Уровень частоты контролируется специальным реле частоты, установленном на той же подстанции, где и выключатель. При снижении частоты в системе ниже некоторого уровня (уставка первой ступени) с определённой выдержкой времени происходит отключение множества потребителей в различных местах системы, для которых уставка реле частоты равна уставке первой ступени. При дальнейшем снижении частоты с выдержкой времени про­изойдёт отключение множества потребителей второй ступени и т.д. После того, как частота в системе перестанет снижаться, отключение потребите­лей продолжается до тех пор, пока частота в системе не достигнет значе­ния, близкого к номинальному. Очевидно, что при таком способе разгруз­ки отключение необходимого количества потребителей будет растянуто во времени. В результате происходит значительное отклонение частоты, и от­ключение потребителей будет больше минимально необходимого.
