АСИНХРОННЫЕ РЕЖИМЫ И РЕЗУЛЬТИРУЮЩАЯ УСТОЙЧИВОСТЬ
Общая характеристика асинхронных режимов
Практически важное значение имеют режимы работы электроэнергетических систем, когда скорости роторов отдельных генераторов отличаются от остальных и их взаимные углы изменяются на 360° и более. Эти генераторы называются работающими асинхронно. Режимы электроэнергетических систем, в которых имеются асинхронно работающие генераторы, называются асинхронными. К таким режимам относятся режимы после нарушения статической или динамической устойчивости отдельных генераторов или групп генераторов, некоторые пусковые режимы генераторов и режимы с АПВ, режимы генераторов при потере возбуждения и др.

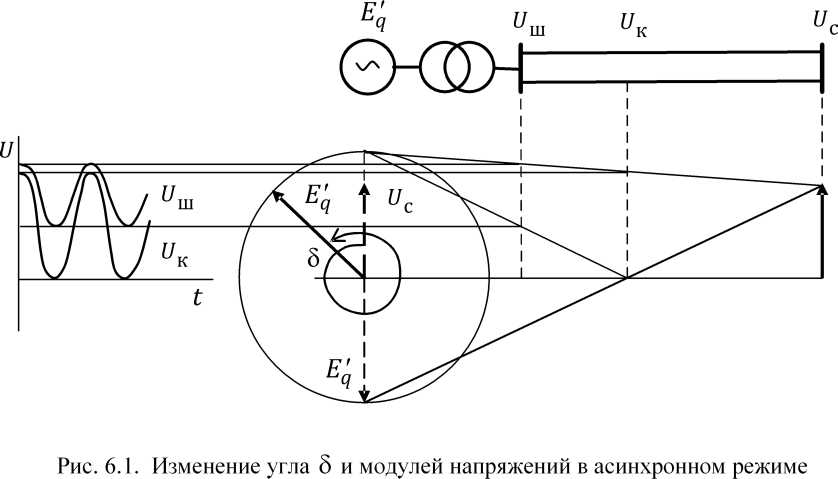

Представим, что в простейшей системе (рис 6.1) генераторы удалённой станции работают асинхронно по отношению к генераторам приёмной части системы. Тогда вектор E'q эквивалентного генератора станции, совпадающий с осью q ротора, будет вращаться по отношению к вектору напряжения Uc шин приёмной части системы со скоростью, пропорциональной скольжению.
Угол 8 будет непрерывно нарастать. Слева на рис. 6.1 показано, как будут изменяться модули напряжений на шинах станции и в так называемом центре качаний. Минимальные напряжения в рассматриваемой схеме будут в тот момент, когда вектор E'q займёт положение, противоположное
вектору Uc. В это время в центре качаний величина напряжения станет равной 0, ток генераторов станции будет таким же, как и при трехфазном КЗ в центре качаний. Очевидно, что в случае сложных систем глубокие снижения напряжения, характерные для асинхронных режимов, если это коснется нагрузочных узлов, могут вызвать массовый останов двигателей.
Таким образом, асинхронные режимы - это особые режимы, и допускать тот или иной асинхронный режим можно только после тщательного анализа.
Возникновение асинхронного режима
Рассмотрим возникновение асинхронного режима в простейшей системе (рис. 6.2) при нарушении динамической устойчивости.
I Uc= const
GKID^ а
Рис. 6.2. Схема ЭЭС с приложенным возмущающим воздействием
Предположим, что отключение КЗ произошло недостаточно быстро, и полученный ротором генератора толчок оказался настолько велик, что генератор, ускоряясь, выпал из синхронизма (рис. 6.3).
В начальной стадии процесса скольжение генератора будет достаточно мало, и поэтому анализ процесса можно провести с помощью метода площадей.
После возникновения и отключения короткого замыкания площадка ускорения / оказалась больше площадки торможения /т. Ротор, пройдя участок, где на него действуют тормозящие силы, при 8 > 8кр вновь получает ускорение.

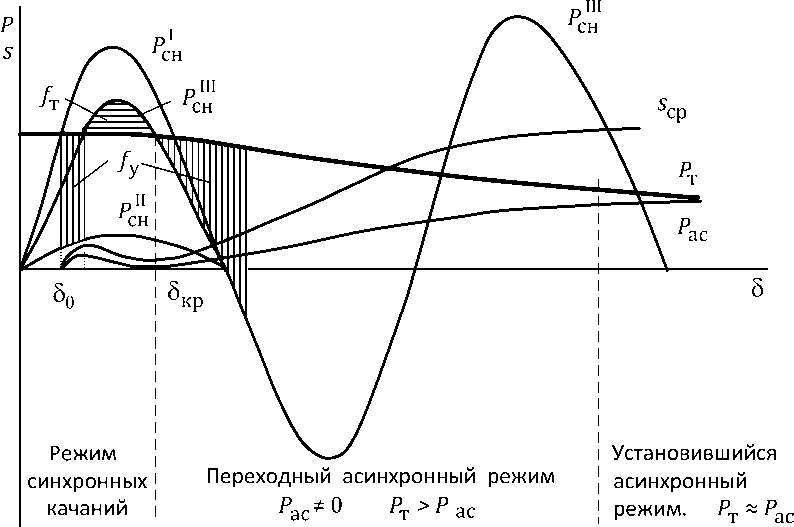

Рис.
6.3. Процесс возникновения асинхронного
режима
Поскольку поле статора генератора, созданное внешней системой, вращается со скоростью © 0, то ротор генератора, вращаясь со скоростью
© > ю q, будет пересекать линии поля статора, и в обмотках ротора появятся дополнительные токи с частотой скольжения. Генератор кроме основной синхронной составляющей мощности Рсн начнёт отдавать в сеть дополнительную активную мощность, величина которой будет тем больше, чем больше скольжение. Эту мощность называют асинхронной Рас.
Как только скорость ротора генератора станет больше уставки регулятора скорости турбины, регулятор скорости начнет действовать, уменьшая поступление энергоносителя в турбину. При некоторой скорости вращения ротора мощность турбины и асинхронная мощность генератора уравновесятся. Наступит установившийся асинхронный режим.
Восстановить нормальную работу системы можно быстро, если окажется возможным не отключать выпавший из синхронизма генератор, а заставить его снова войти в синхронизм. При этом говорят, что система сохраняет результирующую устойчивость, так как нарушения энергоснабжения потребителей не произошло.
