Министерство образования и науки Российской Федерации
Южно-Российский государственный технический университет (Новочеркасский политехнический институт)
Электромеханические переходные процессы
в
Электроэнергетических системах
Рекомендовано Учёным советом Федерального государственного бюджетного образовательного учреждения высшего профессионального образования «Южно-Российский государственный технический университет (Новочеркасский политехнический институт)» в качестве учебного пособия для студентов направления «Электроэнергетика и электротехника» и специальности «Электроэнергетические системы и сети»
Новочеркасск
ЮРГТУ(НПИ)
2012
УДК 621.311.1 (076.5)
Рецензенты:
д-р техн. наук, профессор кафедры «Электроснабжение промышленных предприятий и городов» ЮРГТУ (НПИ) А.И. Троицкий;
канд. техн. наук, доцент кафедры «Электрические станции» ЮРГТУ (НПИ) Г.Н. Чмыхалов.
Составитель В. Ф. Кравченко
Электромеханические переходные процессы в электроэнергетических системах / Юж.-Рос. гос. техн. ун-т (НПИ). -Новочеркасск: ЮРГТУ (НПИ), 2012.-171 с.
В учебном пособии рассмотрено моделирование электроэнергетических систем (ЭЭС) и их элементов, основные подходы и методы анализа статической и динамической устойчивости ЭЭС, асинхронные режимы, изменение мощности и частоты в ЭЭС, особенности переходных процессов в узлах нагрузок, способы обеспечения и улучшения устойчивости ЭЭС.
Учебное пособие предназначено для студентов направления 140400 «Электроэнергетика и электротехника» и специальности 140205 «Электроэнергетические системы и сети»
О Южно-Российский государственный технический университет (НПИ), 2012
Введение
В дисциплине «Электромеханические переходные процессы в электроэнергетических системах» изучаются переходные процессы, появляющиеся в электроэнергетической системе при изменении условий её работы.
Электроэнергетическая система (ЭЭС) представляет собой совокупность взаимодействующих силовых элементов и элементов управления, связанных единством технологического процесса выработки передачи и потребления электрической энергии.
Совокупность процессов, существующих в ЭЭС и определяющих её состояние в любой момент времени или на некотором интервале времени, называется режимом системы. Режим системы характеризуется количественными показателями, называемыми параметрами режима: мощности Р, Q узлов и ветвей; действующие значения напряжений U узлов и токов I ветвей; фазовые углы б ЭДС и напряжений; частота / и др. Параметры режима связаны между собой соотношениями, вытекающими из физических законов, в которые входят параметры системы - количественные показатели физических свойств системы: активные и реактивные сопротивления, коэффициенты трансформаций и усиления, постоянные времени и
Различают следующие виды режимов ЭЭС:
нормальные установившиеся, применительно к которым проектировалась ЭЭС;
нормальные переходные, во время которых ЭЭС переходит от одного рабочего состояния к другому рабочему состоянию;
аварийные установившиеся и переходные, для которых определяются мероприятия, связанные с необходимостью ликвидации такого состояния;
послеаварийные установившиеся, которые в общем случае характеризуются изменением нормальной схемы системы.
Переходные режимы в расчётных и познавательных целях можно классифицировать по ряду признаков:
по видам возмущающих воздействий и величинам возмущений;
П С
по скорости протекания процессов в ЭЭС (от 10 до 10 с);
по структуре исследуемой ЭЭС;
по допущениям, сделанным при составлении и решении системы уравнений, описывающих поведение ЭЭС, т.е. по математическому описанию переходных процессов.
При этом под возмущающими воздействиями понимаются какие- либо причины, вызвавшие переходный режим, а под возмущениями - отклонения параметров режима в начале переходного режима.
Электроэнергетическая система, обеспечивающая своим нормальным функционированием работу промышленности, транспорта и быта, должна работать надёжно. Первым условием надёжной работы является её устойчивость, под которой понимают способность системы восстанавливать исходный или близкий к исходному режим после его нарушения.

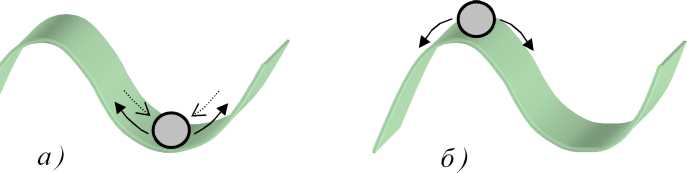

На рис. 1. представлена простейшая механическая система, находящаяся в двух различных установившихся состояниях. Одно из этих состояний является устойчивым (а), другое - неустойчивым (б). В первом случае после возмущения система стремится вернуться в исходное состояние, во втором случае любое возмущение, даже незначительное, уводит систему от исходного состояния.
Рис.
1. Устойчивое (а)
и неустойчивое (б) состояния простейшей
механической системы
Природа неустойчивости всегда обусловлена энергетическими свойствами системы. В установившемся режиме энергия WT0, поступающая в
ЭЭС извне, и энергия W0, расходуемая нагрузкой и на потери, равны Wr0=W0. При каком-либо возмущении, проявляющемся в изменении на
А 77, определяющего режим параметра 77, этот баланс нарушается. Если свойства системы таковы, что расход энергии после возмущения W(77) = W0 + AW(77) будет происходить более интенсивно, чем поступление энергии от внешнего источника WT (77) = Wr0 + A WT (77), то новый
(возмущённый) режим не может быть обеспечен энергией, и в системе должен восстановиться прежний установившийся режим. Такая система расценивается как устойчивая. Математическим критерием устойчивости
будет AIK. > или в дифференциальной форме
АП АП
d(WL-W)< о dH
Величина (Wr - W) называется избыточной энергией системы. Режим системы будет устойчив, если производная от избыточной энергии по определяющему параметру 77 отрицательна.
Потеря устойчивости для ЭЭС обычно означает потерю синхронной работы генераторов системы. При этом нарушается электроснабжение значительных территорий с населением порою в несколько десятков миллионов человек.
При нормальной работе ЭЭС всегда имеют место малые возмущающие воздействия, вызывающие малые возмущения режима. Обычные коммутационные операции, осуществляемые оперативным персоналом, изменение нагрузки системы, ответные реакции регулирующих устройств приводят к тому, что строго неизменного режима в системе не существует.
Однако малые возмущения не должны вызывать нарушения устойчивости ЭЭС.
Статическая устойчивость ЭЭС - это её способность восстанавливать исходный или близкий к исходному режим после малого возмущения (толчка).
В процессе эксплуатации ЭЭС имеют место и большие возмущения. Причиной их являются, прежде всего, короткие замыкания, а также внезапные отключения тяжело нагруженных элементов ЭЭС. По отношению к большим возмущениям введено понятие динамической устойчивости.
Динамическая устойчивость ЭЭС - это её способность восстанавливать исходный или близкий к исходному режим после приложения больших возмущений.
Из общего понятия динамической устойчивости выделяют понятие синхронной динамической устойчивости и результирующей устойчивости.
Синхронная динамическая устойчивость - это способность ЭЭС восстанавливать исходный или близкий к исходному режим после приложения больших возмущений при отсутствии хотя бы кратковременного асинхронного хода у всех генераторов.
Результирующая устойчивость - это способность ЭЭС восстанавливать исходный или близкий к исходному режим после приложения больших возмущений при возникновении хотя бы кратковременного асинхронного хода у одного или нескольких генераторов системы.
В настоящее время имеется много технических решений для обеспечения (улучшения) устойчивости ЭЭС. Выбор наилучшего технического решения в конкретных условиях осуществляется с помощью расчётов статической и динамической устойчивости ЭЭС. При этом расчёт статической или динамической устойчивости ЭЭС следует воспринимать как численный эксперимент, выполненный с использованием её математической модели.
В настоящем учебном пособии рассматриваются вопросы, связанные с математическим моделированием ЭЭС, методы и алгоритмы расчётов статической и динамической устойчивости и основные технические решения по обеспечению устойчивости ЭЭС.
