II. Технологическая часть.
2.1 Анализ работы фонда скважин, оборудованных эцн.
В настоящее время весь фонд добывающих скважин на Белозерско-Чубовского месторождения механизирован и находится в длительной эксплуатации.
На 01.01.2013 на пласте Д1+Дк используется механизированный способ добычи. Из механизированных способов преобладает добыча при помощи УЭЦН – 16 скважин, из них в бездействии 4 скважин. На долю ШГН приходится 8 скважин, в бездействии 8. Характеристика фонда скважин приведена в таблице 2.1.
Таблица 2.1
Характеристика фонда скважин (1.01.2013 г.)
Наименование |
Пласт Д1+Дк |
Эксплуатационный добывающий фонд |
30 |
В т.ч. ЭЦН |
24 |
ШГН |
5 |
Сваб |
1 |
Действующий фонд |
12 |
В т.ч. ЭЦН |
12 |
ШГН |
0 |
Сваб |
0 |
Бездействующий фонд |
18 |
В т.ч. ЭЦН |
12 |
ШГН |
5 |
Сваб |
1 |
%бездействующего фонда от эксплуатационного |
60 |
Рис 2.1
Эксплуатационный добывающий фонд скважин составляет 24 шт из них 12 действующие и 12 бездействующие Основными причинами бездействия скважин, наряду с обводнением, являются: отсутствие подачи, износ рабочих органов, обрыв и отворот штанг и т.д., то есть бездействие скважин обусловлено причинами технического и геологического характера.
Рис 2.2
100% Работающего фонда скважин находятся в постоянной эксплуатации.
Рис.2.3
Из рис 2.3 видно, что все скважин работают с использованием ЭЦН, это связано в удобстве эксплуатации и проведение ремонтных работ.

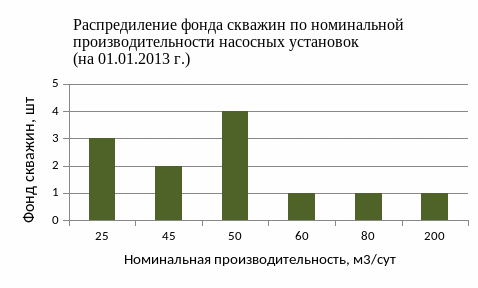

Рис.2.4
Для подъема жидкости применяются насосы производительностью от 25 м3/сут до 200 м3/сут и напором до 2000 м отечественного производства. 3-и (25%) скважины оборудованы насосами производительностью 25 м3/сут, 2-е (16.7%) скважины оборудованы насосами производительностью 45 м3/сут, 4-е (33.73%) скважины оборудованы насосами производительностью 50 м3/сут, по одной скважине оборудованы скважины с производительностью 60, 80 и 200 что составляет по 8.3% от рабочего фонда на каждый.
Рис.2.5
7 или 58% скважин имеют дебит в интервале 20-80 м3/сут, 3 или 25% скважин имеют дебит в интервале 80-120 м3/сут, 2 или 17% скважин имеют дебит в интервале 120-150 м3/сут. Средний дебит по жидкости составляет 94 м3/ сут.
Рис.2.6
5 или 42% скважин имеют дебит в интервале 0-5 т/сут, 3 или 25% скважин имеют дебит в интервале 5-10 т/сут, 1 или 8% скважин имеют дебит в интервале 10-20 т/сут, 2 или 17% скважин имеют дебит в интервале 20-30 т/сут, 1 или 8% скважин имеют дебит в интервале 30-40 т/сут. Средний дебит по нефти составляет 23 т/сут
Рис.2.7
7 или 58% скважин имеют обводненность в интервале 70-90 %, 3 или 25% скважин имеют обводненность в интервале 90-95 %, 2 или 17% скважин имеют обводненность в интервале 95-98 %. Средняя обводненность в 2013 году составляет 87%.
Рис.2.8
6 или 50% скважин имеют глубину спуска насоса в интервале 2200-2300, 2 или 17% скважин имеют глубину спуска насоса в интервале 2300-2400, 4 или 33% скважин имеют глубину спуска насоса в интервале 2400-2500. Средняя глубина спуска составляет 2367 м.
Рис 2.9
2 или 17% скважин имеют динамический уровень <500 м, 3 или 25% скважин имеют динамический уровень в интервале 500-1000 м, 4 или 33% скважин имеют динамический уровень в интервале 1000-1500 м, 2 или 17% скважин имеют динамический уровень в интервале 1500-2000 м, 1 или 8% скважин имеют динамический уровень >2000 м. Средняя глубина по динамическому уровню составляет 1090 м.
Рис 2.10
Подпорная характеристика насоса (разница между глубиной подвеса насоса и динамическими уровнем) находится в пределах от 420 м. до 1500 м.и в среднем составляет 821 м. 4 или 33% скважин имеют разницу между глубиной спуска и динамическим уровнем < 500 м, 5 или 42% скважин имеют разницу между глубиной спуска и динамическим уровнем в интервале 500-1000 м, 3 или 25% скважин имеют разницу между глубиной спуска и динамическим уровнем в интервале 1000-1500 м.
Рис.2.11
2 или 17% скважин имеют коэффициент продуктивности в интервале 0-0.3 м3/сут*атм. 7 или 58% скважин имеют коэффициент продуктивности в интервале 0.3-0.6 м3/сут*атм, 3 или 25% скважин имеют коэффициент продуктивности >0.6 м3/сут*атм. Коэффициент продуктивности для большинства скважин не высокий 0,3-0,6 м3/сут*атм, это связано с колекторскими свойствами продуктивного пласта.
