Список использованных источников
Батушев В.А. Электронные приборы. – М.: Радио связь, 1980. – 383с.
Ю.Ф. Опадчий, О.П. Глудкин, А.И. Гуров. Аналоговая и цифровая электроника. – М.: Радио связь, 2000. – 768с.
ОС ТУСУР 6.1-97 Образовательный стандарт вуза. Работы студенческие учебные и выпускные квалификационные. Общие требования и правила оформления. – Т.: Радио связь, 2012. – 40с.
Озеркин Д.В, Общая электротехника и электроника часть 2 – общая электроника. – Т.: Радио связь. 2012. – 161с.
Кузнецов. Методическое пособие по курсовому проекту. – Т.: 2012. – 22с.
Приложение а

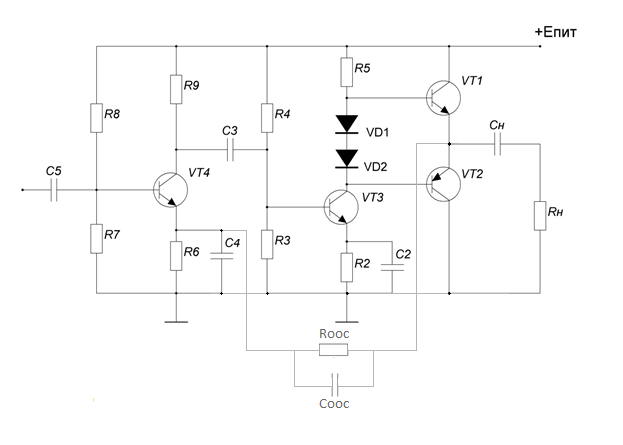

Рисунок 1 – Принципиальная схема
Приложение б
Таблица 1 – Перечень элементов
Резисторы |
||
Обозначения |
Наименование элемента |
Количество |
R2 |
С5 – 35В |
1 |
R3 |
С5 – 35В |
1 |
R4 |
С5 – 35В |
1 |
R5 |
С5 – 35В |
1 |
R6 |
С5 – 35В |
1 |
R7 |
СП3 – 45Б |
1 |
R8 |
СП3 – 45Б |
1 |
R9 |
С5 – 35В |
1 |
Rn |
С5 – 35В |
1 |
Rooc |
СП3 – 45Б |
1 |
Конденсаторы |
||
C2 |
К53-1А 6,3 - 40 В- 1,1 мкФ - +10% |
1 |
C3 |
К53-1А 6,3 - 40 В-0,75 мкФ ±10% |
1 |
C4 |
К53-1А 6,3 - 40 В-3мкФ±10% |
1 |
C5 |
К53-1А 6,3 - 40 В-11нФ±10% |
1 |
Cн |
К53-60 6,3 - 40 В-270мкФ±20% |
1 |
Cooc |
К53-1А 6,3 - 40 В- 7,5 нФ - +10% |
1 |
|
|
|
Полупроводниковые приборы |
||
Q1, Q3, Q4 |
КТ815А |
3 |
Q2 |
BD166 |
1 |
VD1, VD2 |
1N456A |
2 |
|
|
|
Приложение в
